第一节 产品定义及发展历程
单级高速离心鼓风机产品特点：
1、叶轮采用三元流动理论设计，应用流动 分析 技术预测鼓风机的性能，使多变效率高达82%。
2、风机采用轴向进气导叶及扩压器调节装置，流量调节范围为额定流量的45%～110%，使其在非额定工况下运行也有较高的效率。
3、采用组装式整体结构，鼓风机本体组装在齿轮增速箱的壳体上，润滑油系统、电机及齿轮增速箱紧凑的布置在共用底座上，底座兼作油箱。
4、转子经严格动平衡后，振动小，可靠性高，整体噪音低。转动惯量小，机组的启动、停车时间短，它与同流量和压力的多级离心鼓风机相比，能耗小，重量轻，占地面积小。
5、风机结构先进合理，易损件少，安装、操作、维护方便。整机的轴承振动、温度，防喘振控制，启动联锁保护，故障报警，润滑系统油压、油温控制等均采用可编程序逻辑控制器控制，使整机运行得到实时的监控。
主要用途：
可广泛应用于污水处理、冶金、电站循环流化床锅炉流化、尾气脱硫、制药、气体增压等 行业 。
单级高速离心风机的工作原理
原动机通过轴驱动叶轮高速旋转，气流由进口轴向进入高速旋转的叶轮后变成径向流动被加速，然后进入扩压腔，改变流动方向而减速，这种减速作用将高速旋转的气流中具有的动能转化为压能（势能），使风机出口保持稳定压力。
离心鼓风机为速度型风机，依靠叶轮对气体的作用使气体压力得到增加，电机带动风机叶轮旋转时，叶轮间的气体也跟着旋转，并在离心力的作用下甩出这些气体，气体流速增大，使气体在流动中把动能转换为静压能，然后随着流体的增压，使静压能又转换为速度能，通过排气口排出气体。
第二节 产品特点及应用领域 分析
单级高速离心鼓风机选用最新描绘、符合"三化"标准的两排大间距冲天炉，为目前国内铸造职业普遍选用的一种冲天炉，其主要结构特色为具有两排风口，排距较大，底焦焚烧形成两个独立的焚烧带，通过拉长过热区，增加了铁水过热路程及底焦的激烈焚烧，炉况稳定，铁水温度高，铁水质量好。按照送风温度分为冷风、炉胆热风两种结构，通过采不同的温度送风来达到不同的熔炼要求。炉胆热风式利用密筋炉胆换热器将炉气中的物理热加热入炉冷空气，热风温度180-250℃左右，具有不占车间生产面积、结构紧凑、操作方便及热惰性小等特色。
1、使用范围广- 污水处理、水泥、钢铁、化工、制药厂等等。
单级高速离心鼓风机用途：
化工、石油、电厂、电站:炼铁装置作空气源用、电厂烟气脱硫、用于原料空气源、燃烧处理、化学反应、转炉送风、硫磺回收设备、酞酸设备、顺丁烯二酸设备、丙烯酸设备等。
各种气体抽吸、压送用:用于流程气循环-CO2气NH3气、废气、天燃气、Cl2气体、焦炉煤气等。
食品、医药品制造用:用于反应、发酵、原料空气输送、废气及废水处理等。
公共事业用:用于城市污水曝气、城市气体输送、火车发电排烟、脱硝压送气体、沉箱压送气体、隧道工程送气、土砂输送等。
各种作业用: 用于空气幕、气刀、干燥等。
2、高功率- 空气悬浮风机和现在普遍使用的罗茨风机做比较,最大有30%以上的功率提高, 利用变频器可调节风量和风压。
3、其本身自带软启动功能，无需另行采购软启动器。
4、便利性- 可通过LCD控制面版断定其运行的状态, 检修和保护都非常简单。
5、环保型- 不产生有公害的废润滑油,避免了再次污染, 因其寿数是半永久性的, 所以原则上有环保的效果.
6、经济性- 空气悬浮离心鼓风机比现在普遍使用的主流风机更加节能，具有运行费用和保护费用减少的显著效果。
第三节 产业链概述
一、在产业链中的位置
产业链定义：即从一种或几种资源通过若干产业层次不断向下游产业转移直至到达消费者的路径，它包含四层含义：一是产业链是产业层次的表达。二是产业链是产业关联程度的表达。产业关联性越强，链条越紧密，资源的配置效率也越高。三是产业链是资源加工深度的表达。产业链越长，表明加工可以达到的深度越深。四是产业链是满足需求程度的表达。产业链始于自然资源、止于消费市场，但起点和终点并非固定不变。
产业链是一个包含价值链、企业链、供需链和空间链四个维度的概念。这四个维度在相互对接的均衡过程中形成了产业链 这种“对接机制”是产业链形成的内模式，作为一种客观规律，它像一只“无形之手”调控着产业链的形成。
产业链是产业经济学中的一个概念，是各个产业部门之间基于一定的技术经济关联，并依据特定的逻辑关系和时空布局关系客观形成的链条式关联关系形态。产业链主要是基于各个地区客观存在的区域差异，着眼发挥区域比较优势，借助区域市场协调地区间专业化分工和多维性需求的矛盾，以产业合作作为实现形式和内容的区域合作载体。
产业链的本质是用于描述一个具有某种内在联系的企业群结构，它是一个相对宏观的概念，存在两维属性：结构属性和价值属性。产业链中大量存在着上下游关系和相互价值的交换，上游环节向下游环节输送产品或服务，下游环节向上游环节反馈信息。
产业链分为接通产业链和延伸产业链。
接通产业链是指将一定地域空间范围内的断续的产业部门(通常是产业链的断环和孤环形式)借助某种产业合作形式串联起来；
延伸产业链则是将一条既已存在的产业链尽可能地向上下游拓深延展。产业链向上游延伸一般使得产业链进人到基础产业环节和技术研发环节，向下游拓深则进入到市场拓展环节。产业链的实质就是不同产业的企业之间的关联，而这种产业关联的实质则是各产业中的企业之间的供给与需求的关系。
随着技术的发展，迂回生产程度的提高，生产过程划分为一系列有关联的生产环节。分工与交易的复杂化对使得在经济中通过什么样的形式联结不同的分工与交易活动成为日益突出的问题。企业组织结构随分工的发展而呈递增式增加。因此，搜寻一种企业组织结构以节省交易费用并进一步促进分工的潜力，相对于生产中的潜力会大大增加。企业难以应付越来越复杂的分工与交易活动，不得不依靠企业间的相互关联，这种搜寻最佳企业组织结构的动力与实践就成为产业链形成的条件

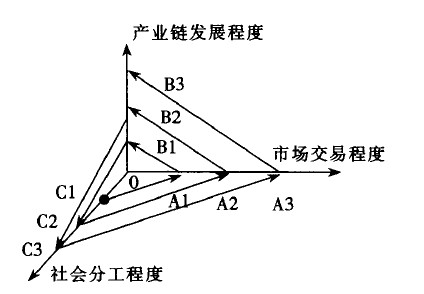

图表 1 产业链形成模式示意图
如图所示，产业链的形成首先是由社会分工引起的，在交易机制的作用下不断引起产业链组织的深化。在图中，C1、C2、C3表示社会分工的程度，其中，C3>C2>C1表示社会分工程度的不断加深；A1、A2、A3表示市场交易的程度，A3>A2>A1表示市场交易程度的不断加深；B1、B2、B3表示产业链的发展程度，其中，B3>B2>B1表示产业链条的不断延伸和产业链形式的日益复杂化。三个坐标相交的原点0，表示既无社会分工也无市场交易更无产业链产生的初始状态。
从C1点开始，而不是从坐标原点开始，意味着社会分工是市场交易的起点，也是产业链产生的起点 社会分工C1的存在促进了市场交易程度A1的产生，在A1作用下，需要B1的产业链形式与它对接 B1这种产业链形式的产生又促进了社会分工的进一步发展，于是，社会分工就从C1演化到C2。相应地，在C2的作用下，市场交易程度从A1发展到A2，A2又促进了产业链形式从B1发展到B2。接着，按照同样的原理，B2促使C2发展到C3，C3又促使A2发展到A3，A3又促使产业链从B2发展到B3⋯⋯如此周而复始，使产业链不断形成发展。
产业链形成的动因在于产业价值的实现和创造产业链是产业价值实现和增值的根本途径。任何产品只有通过最终消费才能实现，否则所有中间产品的生产就不能实现。同时，产业链也体现了产业价值的分割。随着产业链的发展，产业价值由在不同部门间的分割转变为在不同产业链节点上的分割 产业链也是为了创造产业价值最大化，它的本质是体现“1+1>2”的价值增值效应。这种增值往往来自产业链的乘数效应，它是指产业链中的某一个节点的效益发生变化时，会导致产业链中的其他关联产业相应地发生倍增效应 产业链价值创造的内在要求是：生产效率≥ 内部企业生产效率之和(协作乘数效应)；同时，交易成本≤内部企业间的交易成本之和(分工的网络效应)。企业间的关系也能够创造价值。价值链创造的价值取决于该链中企业间的投资。不同企业间的关系将影响它们的投资，并进而影响被创造的价值。通过鼓励企业做出只有在关系持续情况下才有意义的投资，关系就可以创造出价值来。
单级高速离心鼓风机 行业 的产业链结构 分析 ：上游原材料供应商，中游单级高速离心鼓风机生产商，下游单级高速离心鼓风机应用商，此外还有贯穿产业链的物流配送厂家、销售厂家等。
图表 2 单级高速离心鼓风机的产业链结构图
二、相关 行业 简述
在设计条件下，风压为30kPa~200KPa或压缩比e=1.3~3的风机叫鼓风机。根据其不同功效，鼓风机应用于生产、生活中多个环境中。早期鼓风设施运用于冶金和自然通风，冶炼炉常建在山坡或岗顶。随冶金需用的温度提高，发展成强制鼓风。鼓风设施对助燃和形成高温有重要作用。鼓风设施的使用和改进，同冶金技术的发展关系极大，为了便于操作，增加风量、风压，并得到稳定的风流。
1、鼓风机结构特征
转子：由轴、叶轮、轴承、同步齿轮、联轴器、轴套等组成。
叶轮：选用渐开线型面，容积利用率高。
轴承：近联轴器端作为定位端选用3000型双列向心球面滚子轴承。近齿轮端作为自由端选用32000型单列向心短圆柱滚子轴承以适应热臌胀时转子的轴向位移。
同步齿轮：由齿圈和轮毂组成，便于调整叶轮间隙。
机体：由机壳和左、右墙板组成。左、右墙板及安装在左右墙板内的轴承座、密封部等均可互相通用。
底座：中、小型风机均配有公共底座，大型风机仅配风机底座，便于安装调试。
润滑：齿轮采用浸入式，轴承采用飞溅润滑。润滑效果好，安全可靠。
传动方式：以联轴器直联为主。若性能规格需要，也可选用三角皮带轮变速的方式。联轴器选用弹性联轴器，能缓和冲击及补偿少量的轴线偏差。大流量风机除以电动机作为驱动机外，也可采用汽轮机或其他驱动机。
2、风机分类
按风压分
根据风机的压力，可将风机分为低压风机、中压风机和高压风机。
其压力范围如下：
低压： 风机全压 H ≤1000Pa
中压： 1000Pa < H ≤ 3000Pa
高压（离心风机): 3000Pa < H ≤15000 Pa
通风工程中大多采用低压与中低压风机。
按用途分
可分为通用风机，排尘风机，工业通风换气风机，锅炉引风机，矿用风机等。
风机广泛应用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟。根据用途不同，可大致将常用的风机分为以下类型：
⑴离心压缩机
⑵电站风机
⑶一般离心通风机
⑷一般轴流通风机
⑸鼓风机
⑹污水处理风机
⑺高温风机
⑻空调风机
⑼消防风机
⑽矿井风机
⑾烟草风机
⑿粮食风机
⒀船用风机
⒁排尘风机
⒂屋顶风机
⒃锅炉鼓引风机
矿用风机按其用途不同又可分为： 主扇、辅扇和局扇。主扇用于全矿井的通风，辅扇用于通风网络中某分支风路的风量调节，局扇用于局部地点的通风。
污水处理风机按类型又可分为：离心式风机，侧流式风机，水环式风机等等.
按原理分
可分为离心式风机和轴流式通风机 水处理鼓风曝气；
医院、实验室的污水搅拌曝气；
印刷 行业 的真空送纸；
电镀槽、工业废水的搅拌曝气；
塑焊、吹风的气源供应；
燃烧器的喷雾、玻璃工业及其它；
按技术分
按照轴承技术分，可分为一般机械轴承式鼓风机，磁悬浮鼓风机 ，气悬浮轴承鼓风机。
鼓风机作为污水处理活性污泥法中经常采用的机械设备，对污水处理厂的正常运行起着重要作用，因为鼓风机的能耗占据整个污水厂50%以上，其运行质量的好坏直接关系到污水处理安全性和经济性，以及处理后出水水质指标的高低。
几乎全部的城市污水处理工艺都与鼓风曝气有关。在现代污水处理厂中，用于污水曝气的功率消耗约占整个污水厂总运行费用的50%以上。污水处理厂在选择曝气用鼓风机时，在适应工艺条件的基础上，最主要的是选择节能高效的风机，其次是能保证长期可靠运行和提供良好售后服务保障的鼓风机制造商，从而使污水处理厂能够安全、平稳的运行20年 。另外鼓风机系统应具有先进的自动化控制系统，可以保证不同污水处理工艺对鼓风曝气的要求。
单级高速离心鼓风机的高效性能
1.叶轮采用三元流动理论设计，应用流动 分析 技术预测鼓风机的性能，使单级高速离心鼓风机多变效率高达82%，比多级离心式鼓风机节能10-15%，比罗茨鼓风机节能15-20%。
2.流量调节范围广。采用了轴向进气导叶调节装置，流量调节范围为额定流量的45-100%，使得在低负荷条件下运行也有较高的运行效率，配备防喘振装置可以有效地避免鼓风机的喘振。
3.体积小，结构紧凑。采用组装式整体结构，鼓风机本体组装在齿轮增速箱的壳体上，润滑油系统紧凑的布置在机组的底座内，电机和齿轮增速箱安装在共用底座上，底座兼作油箱。
采用三元流叶轮，比普通二元流叶轮直径小30-40%，鼓风机转速近2万转/分钟。转子的转动惯量小，机组的启动、停车时间短，无需高位油箱和蓄能器。因此，它与相同流量和压力的多级离心鼓风机。比较，能耗小、重量轻、占地面积小。
4.运行可靠，维修方便。单级高速离心鼓风机的轴承振动、温升，进出口压力、温度；防喘振；启动联锁保护；故障报警；润滑系统油压、油温控制等均采取可编程序逻辑控制，使运行得到实时的控制。整机无易损件，日常维护方便。
