第一节 产品定义及发展历程
半柔电缆是半刚性电缆的替代品，这种电缆的性能指标接近于半刚性电缆，而且可以手工成型。但是其稳定性比半刚性电缆略差些，由于其可以很容易的成型，同样的也容易变形，尤其在长期使用的情况下，外导体是铜编织网的同轴电缆，是半柔电缆，浸锡编织网的同轴电缆，也是半柔电缆。
第二节 产品特点及应用领域 分析
半柔同轴通信电缆是外导体采用编织层再浸锡的同轴射频电缆，有柔软性好、屏蔽性好、频带宽、衰减低、驻波比小、耐高温、高交调等特点，是替代半硬射频电缆的 主要产品，广泛应用于移动通信基站、航天航空、军事雷达等应用场合。
第三节 产业链概述
一、在产业链中的位置
产业链定义：即从一种或几种资源通过若干产业层次不断向下游产业转移直至到达消费者的路径，它包含四层含义：一是产业链是产业层次的表达。二是产业链是产业关联程度的表达。产业关联性越强，链条越紧密，资源的配置效率也越高。三是产业链是资源加工深度的表达。产业链越长，表明加工可以达到的深度越深。四是产业链是满足需求程度的表达。产业链始于自然资源、止于消费市场，但起点和终点并非固定不变。
产业链是一个包含价值链、企业链、供需链和空间链四个维度的概念。这四个维度在相互对接的均衡过程中形成了产业链 这种“对接机制”是产业链形成的内模式，作为一种客观规律，它像一只“无形之手”调控着产业链的形成。
产业链是产业经济学中的一个概念，是各个产业部门之间基于一定的技术经济关联，并依据特定的逻辑关系和时空布局关系客观形成的链条式关联关系形态。产业链主要是基于各个地区客观存在的区域差异，着眼发挥区域比较优势，借助区域市场协调地区间专业化分工和多维性需求的矛盾，以产业合作作为实现形式和内容的区域合作载体。
产业链的本质是用于描述一个具有某种内在联系的企业群结构，它是一个相对宏观的概念，存在两维属性：结构属性和价值属性。产业链中大量存在着上下游关系和相互价值的交换，上游环节向下游环节输送产品或服务，下游环节向上游环节反馈信息。
产业链分为接通产业链和延伸产业链。
接通产业链是指将一定地域空间范围内的断续的产业部门(通常是产业链的断环和孤环形式)借助某种产业合作形式串联起来；
延伸产业链则是将一条既已存在的产业链尽可能地向上下游拓深延展。产业链向上游延伸一般使得产业链进人到基础产业环节和技术研发环节，向下游拓深则进入到市场拓展环节。产业链的实质就是不同产业的企业之间的关联，而这种产业关联的实质则是各产业中的企业之间的供给与需求的关系。
随着技术的发展，迂回生产程度的提高，生产过程划分为一系列有关联的生产环节。分工与交易的复杂化对使得在经济中通过什么样的形式联结不同的分工与交易活动成为日益突出的问题。企业组织结构随分工的发展而呈递增式增加。因此，搜寻一种企业组织结构以节省交易费用并进一步促进分工的潜力，相对于生产中的潜力会大大增加。企业难以应付越来越复杂的分工与交易活动，不得不依靠企业间的相互关联，这种搜寻最佳企业组织结构的动力与实践就成为产业链形成的条件

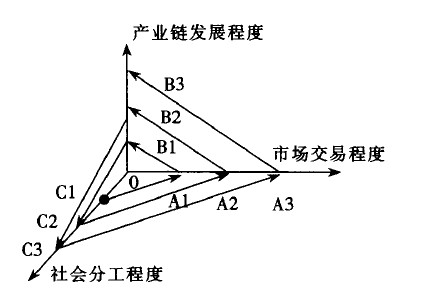

图表 1 产业链形成模式示意图
如图所示，产业链的形成首先是由社会分工引起的，在交易机制的作用下不断引起产业链组织的深化。在图中，C1、C2、C3表示社会分工的程度，其中，C3>C2>C1表示社会分工程度的不断加深；A1、A2、A3表示市场交易的程度，A3>A2>A1表示市场交易程度的不断加深；B1、B2、B3表示产业链的发展程度，其中，B3>B2>B1表示产业链条的不断延伸和产业链形式的日益复杂化。三个坐标相交的原点0，表示既无社会分工也无市场交易更无产业链产生的初始状态。
从C1点开始，而不是从坐标原点开始，意味着社会分工是市场交易的起点，也是产业链产生的起点 社会分工C1的存在促进了市场交易程度A1的产生，在A1作用下，需要B1的产业链形式与它对接 B1这种产业链形式的产生又促进了社会分工的进一步发展，于是，社会分工就从C1演化到C2。相应地，在C2的作用下，市场交易程度从A1发展到A2，A2又促进了产业链形式从B1发展到B2。接着，按照同样的原理，B2促使C2发展到C3，C3又促使A2发展到A3，A3又促使产业链从B2发展到B3⋯⋯如此周而复始，使产业链不断形成发展。
产业链形成的动因在于产业价值的实现和创造产业链是产业价值实现和增值的根本途径。任何产品只有通过最终消费才能实现，否则所有中间产品的生产就不能实现。同时，产业链也体现了产业价值的分割。随着产业链的发展，产业价值由在不同部门间的分割转变为在不同产业链节点上的分割 产业链也是为了创造产业价值最大化，它的本质是体现“1+1>2”的价值增值效应。这种增值往往来自产业链的乘数效应，它是指产业链中的某一个节点的效益发生变化时，会导致产业链中的其他关联产业相应地发生倍增效应 产业链价值创造的内在要求是：生产效率≥ 内部企业生产效率之和(协作乘数效应)；同时，交易成本≤内部企业间的交易成本之和(分工的网络效应)。企业间的关系也能够创造价值。价值链创造的价值取决于该链中企业间的投资。不同企业间的关系将影响它们的投资，并进而影响被创造的价值。通过鼓励企业做出只有在关系持续情况下才有意义的投资，关系就可以创造出价值来。
半柔电缆 行业 的产业链结构 分析 ：上游原材料供应商，中游半柔电缆生产商，下游半柔电缆应用商，此外还有贯穿产业链的物流配送厂家、销售厂家等。
图表 2 半柔电缆的产业链结构图
二、相关 行业 简述
射频同轴电缆是用于传输射频和微波信号能量的。它是一种分布参数电路，其电长度是物理长度和传输速度的函数，这一点和低频电路有着本质的区别。射频同轴电缆分为半刚，半柔和柔性电缆三种，不同的应用场合应选择不同类型的电缆。半刚和半柔电缆一般用于设备内部的互联；而在测试和 测量领域，应采用柔性电缆。
半刚性电缆
顾名思义，这种电缆不容易被轻易弯曲成型，其外导体是采用铝管或者铜管制成的，其射频泄露非常小(＜-120dB)，在系统中造成的信号串扰可以忽略不计。这种电缆的无源互调特性也是非常理想的。如果要弯曲到某种形状，需要专用的成型机或者手工的磨具来完成。如此麻烦的加工工艺换来的是非常稳定的性能，半刚性电缆采用固态聚四氟乙烯材料作为填充介质，这种材料具有非常稳定的温度特性，尤其在高温条件下，具有非常良好的相位稳定性。半刚性电缆的成本高于半柔性电缆，大量应用于各种射频和微波系统中。
半柔性电缆
半柔性电缆是半刚性电缆的替代品，这种电缆的性能指标接近于半刚性电缆，而且可以手工成型。但是其稳定性比半刚性电缆略差些，由于其可以很容易的成型，同样的也容易变形，尤其在长期使用的情况下。
柔性(编织)电缆
柔性电缆是一种“测试级”的电缆。相对于半刚性和半柔性的电缆，柔性电缆的成本十分昂贵，这是因为柔性电缆在设计时要顾及的因素更多。柔性电缆要易于多次弯曲而且还能保持性能，这是作为测试电缆的最基本要求。柔软和良好的电指标是一对矛盾，也是导致造价昂贵的主要原因。柔性射频电缆组件的选择要同时考虑各种因素，而这些因素之间有些的相互矛盾的，如单股内导体的同轴电缆要比多股的具有更低的插入损耗和弯曲时的幅度稳定性，但是相位稳定性能就不如后者。所以一条电缆组件的选择，除了频率范围，驻波比，插入损耗等因素外，还应考虑电缆的机械特性，使用环境和应用要求，另外，成本也是一个永远不变的因素。
特性阻抗
射频同轴电缆由导体，介质，外导体和护套组成。
“特性阻抗”是射频电缆，接头和射频电缆组件中最常提到的指标。最大功率传输，最小信号反射都取决于电缆的特性阻抗和系统中其它部件的匹配。如果阻抗完全匹配，则电缆的损耗只有传输线的衰减，而不存在反射损耗。电缆的特性阻抗(Zo)与其内外导体的尺寸之比有关。由于射频能量传输的“趋肤效应”，与阻抗相关的重要尺寸是电缆内导体的外径(d)和外导体的内径(D)：Zo(Ω) = ( 138 / √ε ) x ( log D/d )绝大部分应用于通信领域的射频电缆的特性阻抗是50Ω；在广播电视中则用到75Ω的电缆。
驻波比(VSWR)/回波损耗
在射频和微波系统中，最大功率传输和最小信号反射取决于射频电缆的特性阻抗和系统中其它部件的匹配。射频电缆的阻抗变化将会引起信号的反射，这种反射会导致入射波能量的损失。反射的大小可以用电压驻波比(VSWR)来表达，其定义是入射和反射电压之比。VSWR的计算公式如下：VSWR = ( 1 + √Pr/Pi ) / (1 - √Pr/Pi)其中Pr为反射功率，Pi为入射功率。VSWR越小，说明电缆生产的一致性越好。VSWR的等效参数是反射系数或回波损耗。典型的微波电缆组件的VSWR在1.1"1.5之间，换算成回波损耗为26.4"14dB，即入射功率的传输效率为99.8%"96%。匹配效率的含义是，如果输入功率为100W，在VSWR为1.33时，输出功率为98W，即2W被反射回来。
衰减(插入损耗)
电缆的衰减是表示电缆有效的传送射频信号的能力，它由介质损耗、导体(铜)损耗和辐射损耗三部分组成。大部分的损耗转换为热能。导体的尺寸越大，损耗越小；而频率越高，则介质损耗越大。因为导体损耗随频率的增加呈平方根的关系，而介质损耗随频率的增加呈线性关系，所以在总损耗中，介质损耗的比例更大。另外，温度的增加会使导体电阻和介质功率因素的增加，因此也会导致损耗的增加。对于测试电缆组件，其总的插入损耗是接头损耗、电缆损耗和失配损耗的总和。在测试电缆组件的使用中，不正确的操作也会产生额外的损耗。例如，对于编织电缆，弯曲也会增加其损耗。每种电缆都有最小弯曲半径的要求。在选择电缆组件时，应先确定系统最高频率时可接受的损耗值，然后再根据这个损耗值来选择尺寸最小的电缆。
平均功率容量
平均功率容量是指电缆消耗由电阻和介质损耗所产生的热能的能力。在实际使用中，电缆的有效功率与VSWR、温度和高度有关：
有效功率 = 平均功率 x 驻波系数 x 温度系数 x 高度系数
在选择电缆时，应同时考虑以上因素。
传播速度
电缆的传播速度是指信号在电缆中传输的速度和光速的比值，和介质的介电常数的根号呈反比关系：Vp = (1 / √ε) x 100由上式可见介电常数(ε)越小，则传播速度越接近光速，所以低密度介质的电缆其插入损耗更低。
弯曲时的相位稳定性
弯曲-相位稳定性是衡量电缆在弯曲时的相位变化。在使用过程中的弯曲将会影响到插入相位。减少弯曲半径或增加弯曲角度都会增加相位的变化。同样，弯曲次数的增加也会导致相位变化的增加。而增加电缆直径/弯曲直径之比则会减少相位的变化。相位变化和频率基本上呈线性关系。低密度介质电缆的相位稳定性会明显优于实心介质电缆，多股内导体的电缆的相位稳定性优于单股内导体的电缆。
电缆的无源互调失真
电缆的无源互调失真是由其内部的非线性因素引起的。在一个理想的线性系统中，输出信号的特性与输入信号是完全一致的；而在非线性系统中，输出信号和输入信号相比会产生幅度失真。如果有二个或更多的信号同时输入一个非线性系统，由于互调失真的存在，将会在其输出端产生新的频率分量。在现代通信系统中，工程师们最关心的是三阶互调产物(2f1-f2或2f2-f1)，因为这些无用的频率分量往往会落入接收频段从而对接收机产生干扰。
同轴电缆组件通常被视为线性器件。但是，纯线性器件是不存在的。在接头和电缆之间总有些非线性因素存在，这些非线性因素通常是由表面氧化层或者接触不良所造成的。
