第一节 政策环境 分析
1、柴油发电机组的性能和质量必须符合有关标准要求
柴油发电机广泛用于电信、财政金融部门、医院、学校、商业等部门、工矿企业和住宅的应急备用电源，军事与野外作业、车辆与船舶等特殊用途的独立电源。作为通信用柴油发电机组，必须达到GB2820-1997中G3级或G4级规定的要求，同时和《通信用柴油发电机组的进网质量认证检测实施细则》规定的24项性能指标要求，同时要通过我国 行业 主管部门所设立的通信电源设备质量监督检验中心的严格检验。
作为军事通信用柴油发电机组，必须达到有关GB2820-1997、GJB相关标准和部队有关部门制定的《通信电源设备的质量检测标准》的规定，并要通过有关组织部门对设备质量的严格检验。
2、《通信专用柴油发电机组技术要求》标准
标准规定了通信专用柴油发电机组选型和检查的技术要求。适用于功率250kW以下的机组。其额定频率50Hz，额定电压400V，采用三相四线制。引用的标准是GB2819交流工频移动电站通用技术条件和GB5320内燃机电站名词术语。标准包括普通机组的技术要求、自动化机组的技术要求和检查项目和技术要求。其中普通机组的技术要求包括柴油机的选型、同步发电机的选型和机组的技术要求。自动化机组的技术要求包括自动化机组应满足普通机组的技术要求、机组应能自动维持准备运行状态、机组的自动启动和自动加载、机组的自动卸载停机、机组的自动调压和调频、机组的自动保护、机组的自动补给、机组工作和不工作时均应能保持启动蓄电池处于满容量状态、每台机组的平均故障间隔期和机组的其它技术要求。检查项目和技术要求包括出厂试验项目和技术要求、型式试验项目和技术要求、鉴定试验项目和技术要求和检查方法。
第二节 技术环境 分析
1、柴油机技术现状
当前国际上电站用柴油机正在不断发展，其中包括：
1）提高产品可靠性，并向着大修期前无故障方向发展；
2）提高经济性和动力性，要求机组的燃油消耗率达到210g/(kWh)以下，机组做功能力强，热效率高，性价比高，维护保养费用低；
3）结构紧凑，即单位功率重量小而单位体积功率大；
4）对环境指标不断提出高要求，如柴油机整机噪声声压级要达到96dB（A），排放指标已普遍达到欧洲Ⅱ级限值标准；
5）适用性好，能适合在恶劣的环境下正常工作；
6）起动性好，能在低温和特殊场合下快速起动。显然，目前国内柴油机与上述主要性能指标存在很大差距。
电站机组用调速器的调速特性直接影响到供电品质，从而波及被控制设备的性能，还会影响到电站机组运行的可靠性，故机组对调速特性有特殊的要求。随着对电站频率变化率要求的标准越来越高，国外的调速器已从常用的机械离心飞锤式调速器、普通的液压调速器、双脉冲液压调速器、电液调速器发展到全电子调速器，其优点是调节精度高，调节速度快，安装使用十分方便，性能更为优越，故全电子调速器是今后发展的方向和重点。
2、发电机技术
国内生产的发电机，如T2H、TFHX系列，绝大多数是相复励系统，其稳态、动态电压调整特性较差。为了提高其性能，国内外都在发展无刷励磁系统。国内外发展的无刷励磁发电机都向50Hz、60Hz通用F级绝缘和体积小、重量轻、效率高方向发展，例如西门子公司的1FC5系列发电机2、4极发电机经功率加权后的平均效率达到93%以上。为提高励磁系统的可靠性，其转子可采用整体凸极结构以及导热性、热固性好的绝缘胶，使其整体性好，绕组端部短，超速性能进一步提高；发电机采用的断路保护一般具有短路、过载、欠压等保护功能，随着保护特性要求的提高，目前向静止型脱扣器发展，国内引进的H系列、AH系列断路器具有电子脱扣器，实践证明其有较高的保护特性和精度以及较高的可靠性。
3、自动控制技术
为了使柴油发电机组各部件均处于最佳工作状态，且进一步完善应急功能和保护功能，应大力发展柴油发电机组的自动控制技术。

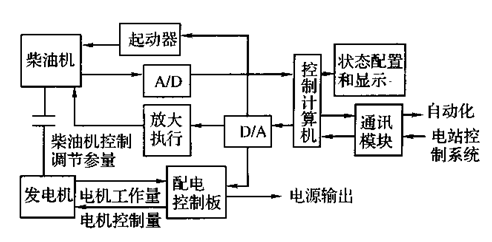

计算机控制的柴油发电机组结构框图如图。从图中可见，原来由继电器或数字电路完成的逻辑控制信号，以及原来各个独立的调节器信号，全部通过A/D转换模块输入到控制计算机，由计算机集中处理、控制；根据需要输入指令，系统输出适当信号由D/A转换给柴油机和发电机执行机构，使机组达到理想的运行状态。在全自动工作方式下，微机控制的柴油发电机组可完成以下工作：
1）柴油发电机组的自动起动；
2）运行过程中自动整定和调整运行参数，使机组运行于理想的工作状态；
3）故障的自动诊断和自动处理；
4）实现电站的自动并车，自动负载分配，自动解列。
计算机控制柴油发电机组的实现对提高电站的自动化、可靠性和运行经济性起着至关重要的作用，因此应用前景十分广阔。
计算机控制的柴油发电机组结构
4、《通信用柴油发电机组的进网质量认证检测实施细则》规定的24项性能指标要求：
1）外观要求
（1）柴油发电机组的界限尺寸、安装尺寸及连接尺寸均符合规定程序批准的厂品图样。
（2）机组的焊接应牢固，焊缝应均匀，无焊穿、咬边、夹渣及气孔等缺陷，焊渣焊药应清除干净；漆膜应均匀，无明显裂缝和脱落；镀层应光滑，无漏镀斑点、锈蚀等现象；机组紧固件应不松动。
（3）柴油发电机的电气安装应符合电路图，机组的各导线连接处应有不易脱落的明显标志。
（4）柴油发电机应有接地良好的端子。
（5）柴油发电机标牌内容齐全。
2）绝缘电阻和绝缘强度
（1）绝缘电阻：各独立电气回路对地及回路间的绝缘电阻应大于2M。
（2）绝缘强度：机组各独立电气回路对地及回路间应能承受交流试验电压1min，应无击穿或闪烁现象。
回路电压试验电压
<100V750V≥100V1440V
3）相序要求。柴油发电机组控制屏接线端子的相序从控制屏正面看应自左到右或自上到下排序。
4）柴油发电机维持准备运行状态要求。机组应具有加热装置，保证其应急启动和快速加载时的机油温度、冷却介质温度不低于15℃。
5）自动启动供电和自动停机的可靠性检查
（1）接自控或遥控的启动指令后，柴油发电应能自动启动。
（2）机组自动启动后第3次失败时，应发出启动失败信号；设有备用机组时，程序启动系统应能自动地将启动指令传递给另一台备用机组。
（3）从自动启动指令发出至向负载供电的时间应不超过3min。
（4）柴油发电机自动启动成功后，首次加载量应不低于50标定负载。
（5）接自控或遥控的停机指令后，机组应能自动停机；对于与市电电网并用的备用机组，当电网恢复正常后，柴油发电机应能自动切换或自动停机，其停机方式停机延迟时间应符合产品技术条件规定。
6）自动启动成功率。自动启动成功率不小于99。
7）空载电压整定范围要求。机组的空载电压整定范围不小于95-105标定电压。
8）自动补给功能要求。机组应能自动向启动电池充电。
9）自动保护功能要求。机组应有缺相，短路（不大于250KW），过电流（不大于250KW），过速，水温缸温高，油压低保护。
10）线电压波形正弦畸变率。在空载标定电压，标定频率下，线电压波形正弦畸变率<5。
11）电压稳态调整率
≤250KW>250KW32
12）电压瞬态调整率≤250KW>250KW2015
13）电压稳定时间≤250KW>250KW≤2s≤1.5s
14）电压波动率≤250kw>250kw0.80.5
15）频率稳态调整率≤250kw>250kw33
16）频率瞬态调整率≤250kw>250kw99
17）频率稳定时间≤250kw>250kw5s≤5s
18）频率波动率≤250kw>250kw≤0.8≤0.5
19、三相不对称负载下的电压偏差
柴油发电机组在25的三相对称负载下，在任一相再加25标定相功率的电阻性负载，机组应能正常工作，线电压的最大或最小值与三线电压平均值的5。
20）噪声
在距机组柴油机和发电机1m处的噪声声压平均值：
≤250KW>250KW≤102db(A)≤108db(A)
噪音标准：
睡眠<45db居民区的环境噪音，白天不能超过50分贝，夜间应低于45(40)分贝
工作<65db一般的人在40分贝左右的声音下可以保持正常的反应和注意力，但在50分贝以上的环境中工作，时间长了就会出现听力下降、情绪烦躁，甚至会出现神经衰弱等现象。
听音乐80db儿童80分贝以上噪音环境中生活，造成聋哑者可达50，噪声级只有在80分贝以下时，才能保持40年长期工作不致耳聋；在100分贝时，只有60％的人不会耳聋。如果人长期生活在80分贝以上的环境里，会引起情绪烦躁、听力下降。噪音对人的中枢神经有损害作用，并且能诱发心血管系统疾病，在强烈的噪音环境中进食，胃肠的毛细血管会发生收缩，消化液的分泌和胃肠的蠕动会减弱，使正常的血供受到破坏。强烈的噪音还会造成妊娠异常、儿童智力发育障碍。所以，日常生活中要尽量减少噪音的来源和传播。
85分贝以下可造成轻微听力损伤；
85分贝－90分贝可造成少数人噪声性耳聋；
90－100分贝可造成一定数量的噪声性耳聋；
100分贝以上，就会造成相当数量的噪声性耳聋，以上这些属于慢性噪声性耳聋。
105分贝以上---5分钟精神分裂
21）燃油消耗率。机组标定功率在120
22）柴油发电机消耗率。机组标定功率>40KW，机组消耗率≤3.0G/KW.H
23）在标定工况下运行试验
机组在所规定的工作条件下（GB2820中的4.2节），机组能以标定工况正常连续运行12h（其中包括过载10运行1h），且柴油发电机组应无漏水和漏气现象。
24）遥控、遥信和遥测性能
（1）智能型机组
200KW以上的机组应为智能型，其监控内容和接口要求如下：
①遥控：开/关机、紧急停车、切换主备用机组。
②遥信：工作状态（运行/停机）、工作方式（自动/手动）、主要用机组，过压、欠压、过流、频率。
③遥测：三相输出电压、三相输出动电池电压、输出功率。
④接口：应具有通信接口（RS-232和RS-485/422）并能提供完整的通信协议。
（2）非智能型机组
200KW及以下的非智能型机组无遥控、遥信和遥测要求。
