第一节 精密数显数控转台产品概述
精密数显数控转台是指分度值由数码管或发光二极管等直接读取的转台，其数控回转工作台的重复定位精度如果能达到0.005mm(ISO标准、统计法)，就是一台高精度工作台，在0.005mm(ISO标准、统计法)以下，就是超高精度工作台。
在数控机床上一般由数控回转工作台来实现圆周进给运动。数控回转工作台( 简称数控转台) 除了可以实现圆周进给运动之外，还可以完成分度运动。数控机床的圆周进给由回转工作台完成，称为数控机床的第四轴：回转工作台可以与X、Y、Z三个坐标轴联动，从而加工出各种球、圆弧曲线等。回转工作台可以实现精确的自动分度，扩大了数控机床加工范围。数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。机床具有数控转台，还可由测头自动找正工件基准面，自动完成诸如基面的调整，工件坐标系的设定等工作。其主要性能质量指标有分度精度和重复定位精度、刹紧力矩的大小、密封性能、回转定位速度、承载能力和精度保持性。
第二节 精密数显数控转台产品特点
精密数显数控转台主要有四大系统：主轴系统、传动系统、锁紧系统、读数系统；二大零件：工作台和底座。主轴系统是转台的关键部件, 工作台和检测元件( 或称分度基准元件) 就安装在主轴上, 主轴系统的精度直接影响转台的分度精度；工作台和主轴系统依靠传动系统驱动；当旋转到所要求的角度时, 必须用锁紧机构固定, 然后进行测量或加工。
第三节 精密数显数控转台产品应用
用作加工时, 精密数显数控转台可以与精密铣床、镬床、磨床、座标镬床等配用, 对钻模、分度板、齿轮、凸轮、样板、多面体、端齿盘, 以及航空发动机的机匣、涡轮盘、复合钻具等等有精密角度要求的零件进行加工; 用于计量时, 精密转台可以作为精密的角度测量仪器, 对各种有精密角度要求的零件进行检测。转台在机械、航空、仪表、电子等工业系统都有广泛的用途。
精密数显数控转台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。它可以与其他伺服进给轴联动。机床具有数控转台，还可由测头自动找正工件基准面，自动完成诸如基面的调整，工件坐标系的设定等工作。其主要性能质量指标有分度精度和重复定位精度、刹紧力矩的大小、密封性能、回转定位速度、承载能力和精度保持性。
第四节 精密数显数控转台产品技术指标
评测数控转台的主要指标有：分度精度和重复定位精度、精度保持性、承载能力、密封性能、足够的刹紧力和回转定位速度。

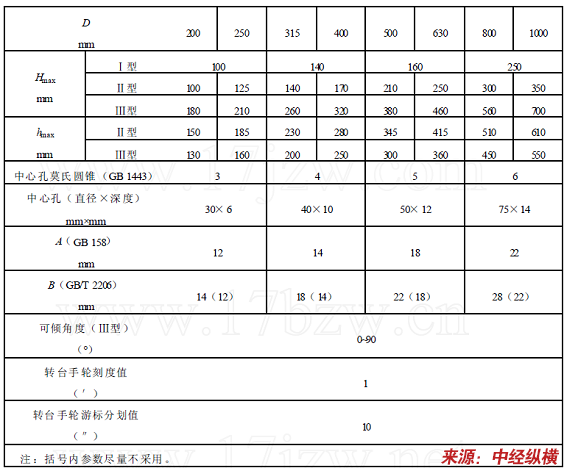

回转工作台参数表
