第一节 蓄电池PE隔板产业主要替代品概述
降低最大孔径，使得蓄电池隔板微孔的结构复杂，提高微孔的曲折系数，增加隔板的抗刺穿强度和韧性，将是解决蓄电池隔板铅枝晶渗透短路和隔板破损短路的有效途径。
基于以上思路，研制开发了新型抗渗透型DE隔板(DE是high Density Elongation的简称，意为高密度，高伸长)。DE隔板采用玻璃纤维和聚酯纤维材料作为成型骨架，填充物颗粒均匀地分布在纤维搭接形成的空隙间，形成一种纤维材料和颗粒材料相互交错的微观结构。本复合材料较单纯的纤维类隔板结构致密，微观结构复杂，平均孔径低，微孔曲折度大。同时，在配方中采用新型胶乳和助剂来增强纤维与颗粒状填充物的结合，提高材料的机械性能（抗刺穿强度、伸长率等）。这样设计，一方面借鉴了玻璃纤维材料——孔率高、电阻低、耐高温、耐氧化性好的优点，另一方面，新复合材料隔板微观结构又不同于其它材料隔板，提高了隔板的韧性、刺穿强度和防渗透短路的能力。
第二节 蓄电池PE隔板产业主要替代品 行业 发展现状
一、产品微观结构及技术 分析
1、DE隔板的微观结构——扫描电镜图（见下图）：
2、DE隔板最大孔径在20μm以下，平均孔径相对于10G隔板降低更多。DE隔板改变了玻璃纤维隔板单纯纤维搭接的微观结构，内部加入了大量颗粒状固体物质，使得隔板的微观结构变得相当复杂，微孔的曲折系数明显加大，大大提高了隔板防铅枝晶渗透短路的能力。
3、DE隔板的基片厚度在0.6mm左右，隔板基片厚度的增加，延长了铅离子渗透路径，可明显起到延缓产生铅枝晶渗透的作用。
4、DE隔板在击穿强度、柔韧性、致密度等方面均明显优于10G隔板。DE隔板的抗渗透能力，装配适用性，使用寿命等方面较10G隔板均有明显提高。
5、DE隔板相对于10G隔板孔率稍有降低，电阻略有增大，但孔率仍然高于其它隔板，电阻较小，完全能够满足蓄电池的大电流起动要求。
二、应用现状
1、装配使用情况：DE隔板在柔韧性、抗刺穿强度等方面均有一定程度的提高，和10G隔板相比能更好地满足电池装配要求。可有效减少装配中易出现的整理极群时、捏板耳时的隔板损坏，极板表面凸起硌破隔板等一些质量缺陷。
分别在55 415 电池，6-QA-60电池、6-QA-100电池等等型号上进行了批量装配生产，不管是手工配组，还是使用配组机，不管是手工焊接，还是铸焊焊接，DE隔板都表现出了良好的适应性，DE隔板的装配损失和10G隔板相比有较为明显地降低。
2、耐振动试验
选择大型号电池610 17电池作为试验电池，试验高加速度（58.8m/s2）条件下DE隔板的耐振动性能。试验结果是：使用橡胶隔板的1＃蓄电池耐振动性能不合格。而使用DE复合隔板的2＃和3＃电池振动前后放电时间变化很小，可以得出结论：DE复合隔板的耐振动性能优于橡胶隔板。
3、强化寿命试验
为验证DE隔板的抗渗透性能和高温耐氧化能力，设计的深放电试验和高温条件下的寿命试验，寿命试验及电池解剖情况见表1。由试验情况可知，DE隔板满足国标B类5个单元的寿命要求。

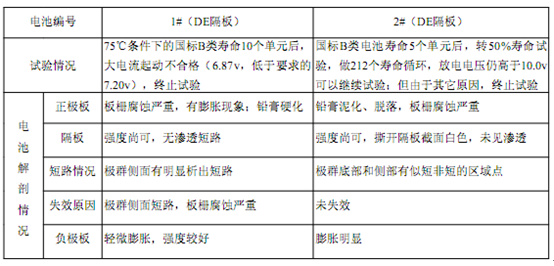

寿命试验及电池解剖情况
由解剖情况可知，在强化寿命试验中没有发现DE隔板的渗透短路，可以证明DE隔板的耐高温寿命，耐渗透短路性能良好。
第三节 蓄电池PE隔板产业主要替代品替代性评价
1、DE隔板保留了玻璃纤维隔板孔率大，电阻小，润湿性好，抗氧化性好的优点，同时在填充颗粒引进之后彻底改变了单纯纤维搭接的微观结构，使得最大孔径，尤其是平均孔径明显缩小，微孔不再平滑，曲折系数明显提高，再加上基厚较大，抗渗透能力得到根本改善。DE隔板采用了新型增强胶乳和化学助剂，使得隔板的击穿强度和柔韧性明显提高，改善了隔板的使用性能，对减少隔板破损带来的一系列问题有明显的效果。
2、总而言之，隔板的最大孔径越小、基厚越大，孔的形状越不规则、曲折系数越大，受热、氧化条件下稳定性越好则隔板的抗渗透性能越好。隔板强度越大，韧性越好，则隔板的破损等就会越少出现，接触短路也就越不容易发生。
3、DE隔板的设计符合孔径较小，基厚较大，微孔极不规则，曲折系数较大，耐高温性、耐氧化性很好，强度较大，柔韧性较好的特点。因此，DE隔板对解决隔板渗透、破损等质量问题必将起到很好的作用。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
