第一节 乳腺机 行业 产业链概述
乳腺机
行业

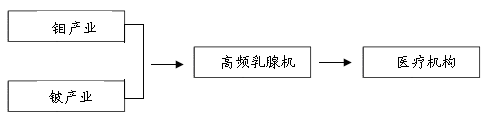

产业链简图
第二节 乳腺机上游 行业 发展状况 分析
一、上游原材料生产情况 分析
（一）主要原材料产量情况
高频乳腺机所用阳极材料：钼（Mo），窗口材料：铍（Be）。因此，上游产业为钼产业和铍产业。
目前世界钼资源主要分布在中国、美国、智利、加拿大和原苏联等几个国家。2006年中国钼产量出现爆发式增长，并在2007年成为世界上最大的钼产出国。2008年钼产量达8.127万吨，创历史新高，2006-2008年，中国的钼产量复合增长率达到31.5%。

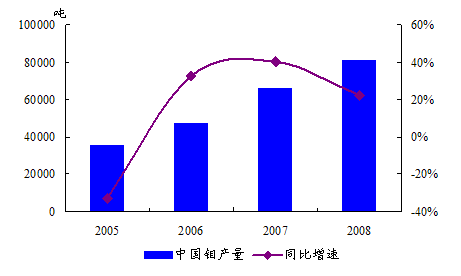

2005-2008年我国钼产量及增长情况
中国钼消费2010年同比增长13%。据估计，2009年的钼产量约为73000吨， 2010年钼产量将增至9万吨，但考虑到产量增加幅度可能超出消费能力，中国还要依靠出口解决国内的产能过剩问题。2009年国际上钼年均价为11.12美元/磅。2009年国际市场价格持续低迷，中国进口了大量钼，现在中国私人钼库存量大约为45000吨，占年消费总量的三分之二。2010年需求将同比上升13%。2009年中国钼消费约在61200吨，只有25%的钼是由不锈钢工厂消费的。中国是世界顶尖的不锈钢生产商，但却长期使用镍增强耐腐蚀性，现在中国只有3%的不锈钢厂使用钼，将来不锈钢厂商对钼的需求会继续上涨。

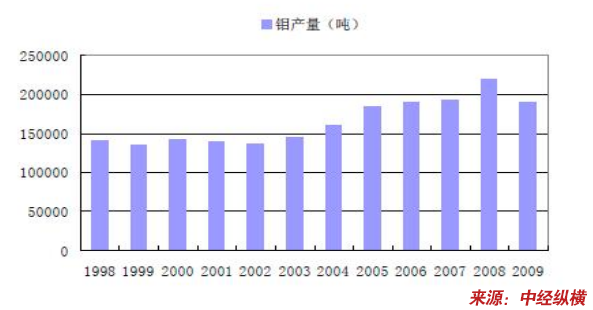

1998-2009年全球钼产量趋势图
（二）主要原材料供应厂家情况

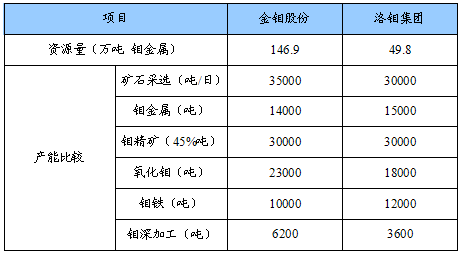

钼供应厂家产能情况
二、上游原材料需求情况 分析
（一）主要原材料应用领域概况
钼主要用于钢铁工业，其中的大部分是以工业氧化钼压块后直接用于炼钢或铸铁，少部分熔炼成钼铁钼箔片后再用于炼钢。低合金钢中的钼含量不大于1％，但这方面的消费却占钼总消费量的50％左右。
不锈钢中加入钼，能改善钢的耐腐蚀性。在铸铁中加入钼，能提高铁的强度和耐磨性能。含钼18％的镍基超合金具有熔点高、密度低和热胀系数小等特性，用于制造航空和航天的各种高温部件。金属钼在电子管、晶体管和整流器等电子器件方面得到广泛应用。氧化钼和钼酸盐是化学和石油工业中的优良催化剂。二硫化钼是一种重要的润滑剂，用于航天和机械工业部门。钼是植物所必需的微量元素之一，在农业上用作微量元素化肥。
纯钼丝用于高温电炉和电火花加工还有线切割加工；钼片用来制造无线电器材和X射线器材；钼耐高温钼坩埚烧蚀，主要用于火炮内膛、火箭喷口、电灯泡钨丝支架的制造。合金钢中加钼可以提高弹性极限、抗腐蚀性能以及保持永久磁性等，钼是植物生长和发育中所需七种微量营养元素中的一种，没有它，植物就无法生存。动物和鱼类与植物一样，同样需要钼。
（二）主要原材料应用领域需求情况

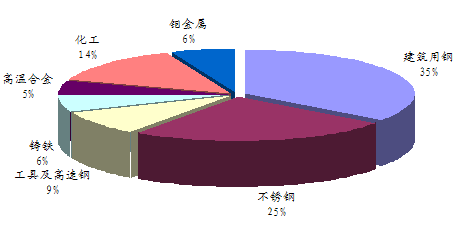

我国钼消费结构情况
第三节 乳腺机下游 行业 发展情况 分析
一、下游 行业 发展情况 分析
（一）下游主要 行业 发展概述
乳腺机是对女性常见乳腺疾病进行诊断的仪器，由医院采购，用于乳腺疾病的检查，广泛应用于医院、疾病防控中心等卫生医疗保健机构。
2009年末，全国卫生机构总数（含村卫生室）91.7万个，比上年增加2.5万个。全国注册医疗机构90.7万个，其中：医院20291个，社区卫生服务中心（站）2.7万个，乡镇卫生院3.8万个，诊所（卫生所、医务室）17.5万个，村卫生室63.3万个。与上年比较，除乡镇卫生院减少605个（乡镇撤并和乡镇卫生院合并所致）。
2009年末，全国医疗机构床位441.6万张，其中：医院床位312.1万张（占70.7%），卫生院床位96.0万张（占21.7%），社区卫生服务中心（站）床位13.1万张（占3.0%），妇幼保健院（所、站）12.6万张（占2.9%）。与上年比较，医疗机构床位增加37.9万张，其中：医院床位增加23.8万张，卫生院床位增加9.5万张。每千人口医疗机构床位数由2008年3.05张增加到2009年3.31张。
（二）下游 行业 近几年增长情况

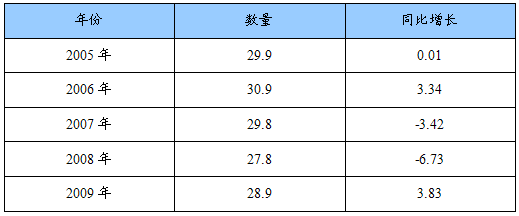

2005-2009年我国卫生机构增长情况
单位：万个，%
二、下游主要 行业 对乳腺机的应用现状 分析
乳腺机应用于临床乳腺疾病的检查，乳腺癌早期诊断及乳腺导管造影技术、诊断乳腺导管内病变等。
我国乃至亚洲妇女乳腺疾病发病率呈明显上升趋势，占妇女疾病的第一位，已经引起了全社会的高度关注。所以目前国内相当一部分医院为提高诊断效果，引进了比较先进的高频X线乳腺机，主要是美国贝尼公司的德布拉斯牌及意大利IMS公司的GIOTTO牌高频钼钯X线乳腺机。
乳腺钼靶摄影是目前诊断乳腺疾病的首选和最简便、最可靠的无创性检测手段，痛苦相对较小，简便易行，且分辨率高，重复性好，留取的图像可供前后对比，不受年龄、体形的限制，目前已作为常规的检查。它可以检测出医生触摸不到的乳腺肿块，特别是对于大乳房和脂肪型乳房，其诊断性可高达95％，对于以微小钙化为唯一表现的T0期乳腺癌而临床扪诊阴性患者，也只有凭借钼靶乳腺摄影检查才能被早期发现和诊断。它对乳腺癌的诊断敏感性为82%～89%，特异性为87%～94%。
第四节 上、下游 行业 对乳腺机 行业 发展的影响 分析
上游资源的稀缺决定未来钼供给将长期受制于三大供给国，由于美洲伴生钼已进入低速增长期，虽然中国已经成为全球最大的钼供给国，但是产品结构不合理，主要是以原材料输出为主。同时中国政府又加大对钼 行业 的调控力度，未来几年钼供给将趋紧张。根据CRU的预测，2011年全球钼需求缺口将达到255吨，供求关系的再平衡过程将是钼 行业 进入新一轮繁荣周期的过程，钼价有望重新进入上升通道，从而影响乳腺机企业的生产成本，进一步影响企业的效益。
但由于乳腺机是高附加值产品，其原材料产业的发展对 行业 本身的影响相对不大，其技术水平对乳腺机 行业 的影响较大。
随着人们生活水平的不断提高，我国乳腺癌的发病率呈逐年递增趋势。在我国，乳腺癌已跃居女性肿瘤首位，成为女性健康的重要杀手，在许多大城市乳腺癌已居女性恶性肿瘤的一二位。
美国癌症协会发表一项申明认为：40岁以上妇女应该坚持每年做一至二次钼靶乳腺检查，能够早期诊断早期治疗乳腺疾病，可明显减少乳腺癌的病死率。需求的快速增长，促进医院加大对乳腺机的购买，以及对原有乳腺机进行更新，从而促进乳腺机 行业 的发展。
第五节 乳腺机基本生产技术
1、动态频谱优化图像后处理技术
优质的乳腺X线影像需要显示乳腺组织内所有的解剖结构细节信息，同时能够探查到细微的差别。传统的屏-片成像体系中，影像的对比度和密度主要由所采用的曝光条件和胶片的特性曲线所决定。而在数字成像过程中，除了曝光条件和数字探测器的因素外，图像后处理软件也成为重要的影响因素之一。
对于乳腺摄影技术最大的挑战来自于乳腺组织的特性，乳腺影像最重要的目的就是要显示恶性肿块或恶性肿块的间接征象-微钙化和皮肤变化。而由于腺体组织和肿块的X线衰减系数非常接近，微钙化虽然密度特性明确。但是，其尺寸往往较小，因此数字乳腺技术必须要捕捉最细小的差别，并表现为视觉可以分辨的优质影像。
数字化成像技术，探测器实现高效的数据采集，如何充分利用这些原始数据，转化为视觉敏感的影像，就是图像后处理技术的意义所在。
动态频谱优化图像后处理技术，可以分别处理图像的腺体、脂肪组织区等不同的组织，这样可以在不改变某一组织对比度的情况下，使另一不同组织的对比度达到临床诊断要求。举例来说，可以保证腺体组织和脂肪组织同时以优异的对比度显示。
动态频谱优化图像后处理技术另一突破性进展是不仅可以实现不同组织均以高对比度显示，更可同时根据乳房不同组织的动态范围加以优化调整，从而实现对整个乳房，包括腺体、脂肪和皮肤腺和皮下组织的结构的全面显示。动态频谱优化图像后处理技术使得同一幅图像，既以优异的对比度显示所有组织，又保证所有组织结构均清晰显示，真正实现“既见林，亦见树”。为医生提供最为全面和准确的信息，帮助明确诊断。
2、滤线栅技术-高通透性蜂窝状滤线栅
乳腺摄影中，由于组织密度非常相近，因此对比度对于乳腺成像来说显得尤为重要。散射线的增加无疑会降低对比度，因此滤线栅成为整个成像过程中非常重要的一环。
线型滤线栅普遍的应用于普通X线摄影和乳腺X线摄影，栅板一般为铅，比较常见的栅板间的充填材料是炭纤维和铝。其结构特性决定了：第一，线型滤线栅只能过滤与其垂直的散射线，对于平行于它的散射线则不起作用；第二，填充材料的存在导致了有效射线的通过率降低。尽管如此，线型滤线栅完全可以有效地满足普通X线摄影的要求。而对于乳腺摄影来说，如何使得滤线栅更好地发挥作用，则成为提高图像对比度，降低剂量的关键因素。
高通透性蜂窝状滤线栅的出现，将这一愿望变为可能。滤线栅的蜂窝状交叉设计，可以在X、Y轴两个方向过滤散射线，显著提高图像对比度；另外中空的设计使得有效射线的通过率增加，这样在同样的对比度水平下，需要的曝光量也显著减少。临床 研究 显示，与常规栅比为5：1的线型滤线栅相比，在相同剂量下，HTC滤线栅可以明显减少散射，提高对比度。对比度增加的结果表现在提高微钙化和针状结构等细小病变的锐利度。
第六节 乳腺机新技术研发、应用情况
1、随着技术的不断发展，数字乳腺摄影已不再仅停留于二维成像的层面，数字乳房三维断层成像技术（Breast Tomosynthesis）的开发给探测器提出了严峻的考验。理论上，乳房三维断层成像技术需要在极短的几秒时间内实现十几次的连续曝光，相应的X光—电信号的转换、信号读出、图像后处理都需要高效、快速地完成。正是由于探测器的局限性使得乳房三维断层成像一直停留于理论层面，直至2008年，Hologic研发出最新一代的DBT探测器才将这一技术实现临床应用。
2、北京海恩康科技有限公司—使用国际标准进行生产
北京海恩康科技有限公司是中国医疗和化工制造 行业 的高科技研发制造商。荣获ISO9001、13480、CCC认证，拥有多项设计专利，是北京市科委评定的高新技术企业。总部位于首都北京，下设六个地区级办事处，在东南亚和北美设有销售服务网络。
海恩康着眼于全球乳腺诊治技术最前沿。不惜重金为生产线配置国际上最先进的乳腺X线机专用检测设备，结合海恩康拥有的领先技术和高精度加工优势，使该公司成为国内唯一有能力使用国际标准进行专业生产的企业，经过权威部门检测，高频钼靶乳腺X线机各项指标均好于美国MQSA标准。
第七节 乳腺机国外技术发展现状
在一直对乳腺机质控要求严谨的美国及欧盟乳筛组织要求各厂家提供各种先进技术而达到最早的乳癌诊断。从美国市场分布上就可看出，美国市场已经走向数字平台，大部份乳腺中心已陆续升级到数字化乳腺机。同一时间欧盟各国已开始对数字化乳腺作出规范。
随着技术的不断发展，数字乳腺X射线机性能的逐步提高，使得乳腺成像质量有了很大的进步，射线剂量不断减小，成为乳腺影像检查的最佳手段。
第八节 乳腺机技术开发热点、难点 分析
我国乳腺机企业少、规模小，技术水平低，产品主要集中在低端水平，高附加值的中高端乳腺机是我国企业研发的重点。
目前已有大量线扫探测DR系统和平板DR系统应用于临床，取得了显著的效果。将来，DR系统完全有可能取代传统的各种X射线摄影系统。伴随DR产生的平板探测器技术，特别是碘化铯和非晶硒平板技术的发展，为X射线的医学应用展示了新的应用前景。应用平板技术的乳腺机以及配合放疗的各种应用等，已经产生或正在研发，平板CT的进展受到广泛重视。医用X射线数字化的新时代已经到来。
第九节 乳腺机未来技术发展趋势
1、数字化
数字化乳腺X线是利用光导性将X线直接直接转换成电信号产生数字动态和静态图像，在成像过程中做各种各样的图像后处理，数字化的各种优势不断显现，数字化的应用与开发已经成为高频乳腺机发展的重要趋势。
2、产品稳定性增强
在传统屏/片时代，X线源发挥着非常重要的作用，是成像过程中最为重要的环节之一。到了数字乳腺成像时代，有了更多技术手段来实现以较低剂量获取优质的影像，数字化探测器和图像后处理技术，以及滤线栅、自动曝光控制系统的进步使得在整个成像流程中，X线源的作用逐渐弱化，而稳定性则成为其最重要的特性。
双靶角阳极就是在这一背景下研发设计的，双靶角为大小焦点分别提供不同的轨迹，避免了电子束对同一轨迹的持续轰击，可显著提高球管寿命；此外，高的阳极热容量，也为在高流通量的普查提供最为稳定的系统。
