第一节 中国PDH数字微波通信设备项目产业发展环境
一、宏观经济环境 分析

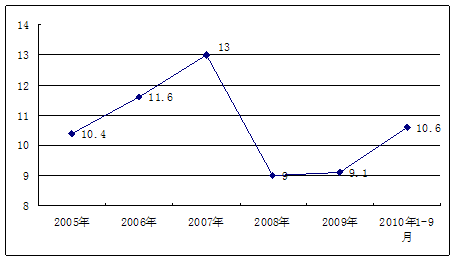

2005-2010年9月我国GDP增长率情况
单位：%
二、政策法规及标准
1、数字微波通信设备产业发展 规划
为了适应数字微波接力通信系统的发展，规范微波通信系统的研制、生产、进口、销售和使用，信息产业部于2000年发布了《关于调整1-30GHz数字微波接力通信系统容量系列及射频波道配置的通知》(信部无[2000]705号)，决定对1-30GHz数字微波接力通信系统容量系列及射频波道配置进行调整。在此之前，我国有关数字微波接力通信系统方面的相关标准有两个，一个是1991年发布的国家标准“数字微波接力通信系统进网技术要求”(GB13159-91)，另一个是1992年发布的国家标准“数字微波接力通信设备通用技术条件”(GB/T13503-92)。这两个国家标准规定了1GHz至18GHz频段的数字微波接力通信系统的射频波道配置及波道容量的要求。而2000年发布的通知，将频段扩展至23GHz。
在新的数字微波频率 规划 中， 规划 了1.5GHz频段(1427-1525MHz)、4.0GHz频段(3600-4200MHz)、5.0GHz频段(4400-5000MHz)、6.0GHz频段[低段(L)](5925-6425MHz)、6.0GHz频段[高段(U)](6425-7110MHz)、7.0GHz频段[低段(L)](7125-7425MHz)、7.0GHz频段[高段(U)](7425-7725MHz)、8.0GHz频段[低段(L)](7725-8275MHz)、8.0GHz频段[中段(M)](8275-8500MHz)、11.0GHz频段(10700-11700MHz)、13.0GHz频段(12750-13250MHz)、14.0GHz频段(14249-14501MHz)、15.0GHz频段(14500-15350MHz)、18.0GHz频段(17700-19700MHz)、23.0GHz频段(21200-23600MHz)，共15段频率。
从 规划 中可见，在1-3GHz频段只保留使用范围广泛的1427-1525MHz一点多址系统的配置，有1MHz、2MHz、4MHz、8MHz四种波道间隔的配置方式。
我国规定4GHz、5GHz、6GHz(L)、6GHz(U)频段用于大容量、长距离的全国干线微波传输。4GHz频段的配置方式按照国际标准执行，即为3.6-4.2GHz(40MHz波道间隔)的方式；国际标准的建议中还提出了3.6-4.2GHz(30MHz波道间隔)的方式，在30MHz的带宽中传输155Mbit/s，因此也列入本规定中。5GHz(4.4-5.0GHz)频段，我国的国标为40MHz的波道间隔，共7个波道，与国际标准一致。在6GHz(L)(5.925-6.425GHz)频段，29.65MHz波道间隔的配置方式与国际标准一致，并在国内大量使用，取消了原14.825MHz波道间隔的配置方式，以避免与大容量方式在频率分配时产生矛盾或阻碍大容量微波干线的发展。在6GHz(U)(6.425-7.11GHz)频段，40MHz波道间隔的配置方式与国际标准一致，并在国内大量使用，取消了原20MHz波道间隔的配置方式;国际标准的建议中还提出了一种30MHz波道间隔的配置方式，本规定也予采用。
7GHz(L)、7GHz(U)、8GHz(L)、8GHz(M)、8GHz(U)、11GHz频段均有大、中、小容量的多种配置方式，比较适用于省内或省际的大容量数字微波接力系统使用，也大量用于市区或郊区的点对点微波数据传输。
在7GHz(L)(7.125-7.425GHz)频段，我国的国标现有28MHz、14MHz、7MHz三种带宽的配置方式；国际上在此频段没有建议，但可比7GHz(U)(7.425-7.725GHz)频段的国际标准。在7GHz(U)(7.425-7.725GHz)频段，有28MHz、14MHz、7MHz三种带宽的配置方式，采用了国际标准，以便与国际接轨。在8GHz(L)(7.725-8.275GHz)频段，我国的国标有29.65MHz、14.825MHz两种带宽的配置方式，与国际标准一致，目前使用情况良好。在8GHz(M)频段(8275-8500MHz)，采用了14MHz、7MHz两种带宽的配置方式，取消了原国标的8.2-8.5GHz频段的配置方式。在8GHz(U)(8.5-8.75GHz)频段，我国的国标为15MHz带宽的配置方式，此段无国际标准。此频段将开展无线电定位、空间 研究 、卫星地球探测等业务，与数字微波接力通信业务难以协调共享频段，因此删除8GHz(U)(8.5-8.75GHz)频段。在11GHz(10.7-11.7GHz)频段，我国国标中有40MHz、20MHz两种带宽的波道配置方案，与国际标准是一致的，目前使用情况良好，本规定中仍保留原配置方式。
13GHz、14GHz、15GHz、18GHz频段均有大、中、小容量的多种配置方式，比较适用于省内大、中、小容量微波接力系统或市区、郊区的点对点微波数据传输的使用。
13GHz(12.75-13.25GHz)频段，原国标有28MHz、14MHz、7MHz三种波道间隔的配置方式，也符合国际标准，使用情况较好，多用于省内微波接力通信系统，也用于点对点微波数据传输(如GSM系统的链路)。14GHz(14.25-14.5GHz)频段，有28MHz、14MHz、7MHz、3.5MHz四种波道间隔的配置方式，符合国际标准，但在频率指配和使用中应注意与卫星固定业务地球站的协调。15GHz(14.5-15.35GHz)频段，有28MHz、14MHz、7MHz三种波道间隔的配置方式，也符合国际标准，使用情况较好，多用于省内微波接力通信系统，也用于点对点微波数据传输(如GSM系统的链路)。18GHz(17.7-19.7GHz)频段，有110MHz、27.5MHz两种波道间隔的波道配置方式，也符合国际标准。考虑到较高频段只有此频段用于大容量系统，因此其主要使用方向仍是短距离、大容量的传输方面，又补充了220MHz、55MHz波道间隔的配置方式，取消了窄带点对点和点对多点小容量系统的波道配置方式。
23GHz(21.2-23.6GHz)频段，原国家标准没有规定。在使用中，由于大城市的用量要求较大，在此频段的设备也很成熟，列出了112MHz、28MHz、14MHz、7MHz四种波道间隔的配置方式。目前，主要用于一些专业部门的小容量(14MHz、7MHz带宽)数据传输，又补充了3.5MHz波道间隔的配置方式，以利满足不同的需求和频率的有效使用。
2、《电子信息产业调整和振兴 规划 》
信息技术是当今世界经济社会发展的重要驱动力，电子信息产业是国民经济的战略性、基础性和先导性支柱产业，对于促进社会就业、拉动经济增长、调整产业结构、转变发展方式和维护国家安全具有十分重要的作用。为应对国际金融危机的影响，落实党中央、国务院保增长、扩内需、调结构的总体要求，确保电子信息产业稳定发展，加快结构调整，推动产业升级，特制定本 规划 ，作为电子信息产业综合性应对措施的行动方案。 规划 期为2009—2011年。
规划 目标：
促增长、保稳定取得显著成效。未来三年，电子信息产业销售收入保持稳定增长，产业发展对GDP增长的贡献不低于0.7个百分点，三年新增就业岗位超过150万个，其中新增吸纳大学生就业近100万人。
保持外贸出口稳定。新型电子信息产品和相关服务培育成为消费热点，信息技术应用有效带动传统产业改造，信息化与工业化进一步融合。
调结构、谋转型取得明显进展。骨干企业国际竞争力显著增强，自主品牌市场影响力大幅提高。软件和信息服务收入在电子信息产业中的比重从12%提高到15%。稳步推进电子信息加工贸易转型升级，鼓励加工贸易企业延长产业链，促进国内产业升级。形成一批具有国际影响力、特色鲜明的产业聚集区。产业创新体系进一步完善。核心技术有所突破，新一代移动通信、下一代互联网、数字广播电视等领域的应用创新带动形成一批新的增长点，产业发展模式转型取得明显进展。
第二节 PDH数字微波通信设备项目技术发展现状
一、技术 发展 分析
技术发展趋势方面，为了适应市场的需求，中小容量的PDH数字微波设备的技术发展很快。早期的中小容量PDH数字微波设备的工作频段主要在8GHz以下，采用的主要技术有：FSK或QPSK的调制方式、低噪声放大、线性功率放大器、中频AGC和本地介质振荡器等。其接口均为单一的G．703的E1和E3的接口，系统的管理采用监控的方式实现。目前随着微波技术的发展，新一代的中小容量PDH数字微波传输系统的工作频段已扩展到13GHz、15GHz、18GHz到40GHz的范围。新型的PDH数字微波设备的射频单元采用了集成度非常高的微波集成电路，提高了设备的稳定性和可靠性，降低了设备的功耗；在接口技术上，在传统的E1接口的基础上增加了10Base－T／100Base－T以太网接口以及其他的电路接口，使PDH微波设备完全可以作为接入设备使用；系统的管理采用SNMP的网络管理协议，提高了网络管理的能力。
新一代的中小容量PDH数字微波以其完善的接口、简单灵活的安装调测方式成为传输和接入的两栖设备。
二、工艺流程或特点
PDH数字微波通信设备整套系统由IDU、ODU、同轴电缆、天线、网管软件五部分组成
1、室内单元（IDU）
IDU结构紧凑，提供多种接口插件，接口参数可通过软件灵活配置，为运营商提供方便的组网方案。
2、室外单元（ODU）和天线
ODU安装方便，外观小巧，适用2 Mbps 到 51 Mbps所有速率，信道频率可调；符合国际标准、ETSI、中国标准；频带覆盖范围：7GHz、8GHz、13GHz 、15GHz、18GHz 、23 GHz； ODU可直接安装在天线上或单独安装。
通信天线工艺流程
3、网管软件
提供一个开放的，基于SNMP协议的网络管理平台，用户界面友好，可以与HP的Open View结合使用或者作为单独管理应用。
第三节 PDH数字微波通信设备项目产业发展特点

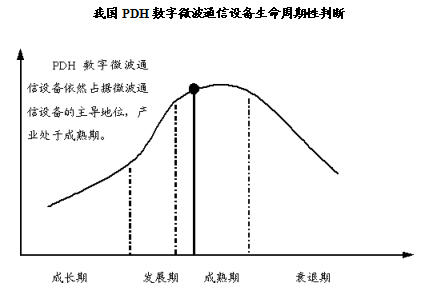

一、周期性阶段
光传输系统已成为通信网传输系统的主导设备。大容量的PDH数字微波系统1920路数字微波传输设备已完全退出市场，SDH数字微波系统在国内的需求也日渐缩小。随着中国加入WTO以及我国电信运营市场的竞争日益加剧，中小容量的PDH数字微波系统重现生机。目前，PDH数字微波通信设备产业处于成熟期。
二、区域性分布
目前，国内数字微波通信设备产业发达地区是北京、上海、广东东莞和福建泉州等省市及周边，这些地区是我国数字微波通信设备产业最发达的区域。在该区域，数字微波通信设备产量较大，并已形成产业链区域群体效应。随着国家开发中部、西部和东北地区政策不断落实，积极开发数字微波通信设备产业链相对后进地区，形成新的数字微波通信设备产业链区域群体是完全可能的。这些地区原料和科技水平均有较好基础。
三、产业链发展

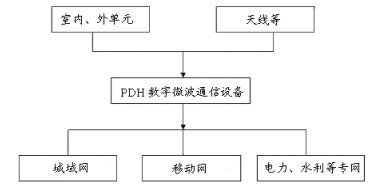

PDH数字微波通信设备产业链简图
第四节 中国PDH数字微波通信设备项目 市场发展 现状
市场应用方面，目前通信市场对PDH数字微波的需求主要包括：城域网建设中的无线连接，包括中小容量的传输、接入；在移动网的建设中，基站与基站控制器之间的连接；电力、水利等专网的无线通道。
在城域网的建设中，随着新技术的不断出现，接入手段也越来越多。接入方式总体上分为两大类，一是有线接入；二是无线接入。在有线接入中，目前主要采用的技术是：ADSL、 DDN、光纤接入以及最近出现的VDSL等技术。对于有丰富的线路资源的运营商而言，目前有线接入是他们首选的方案。
对于新兴的电信运营商来说，在现有的接入手段资源中，有线接入（光纤或铜缆）受制于城市 规划 和市政管理，对于他们来说是较难获得的资源，而无线接入手段较易实现，且由于数字微波技术和接入技术的进步，使系统稳定性大为提高，无线接入变为解决接入瓶颈的宝贵资源。
对于有条件建设有线接入的新兴电信运营商而言，由于他们没有铜缆包袱，适宜选用新技术、新设备建设新一代接入网，因此，他们积极推进光纤化进程，并将无线接入作为重要补充，以光纤到大楼、光纤到小区为主，固定无线接入为辅。因此新兴的电信运营商非常关注固定无线接入技术的发展。但PDH数字微波以接入灵活、快速和方便受到了许多运营商的青睐，在城域网的建设中，PDH数字微波的市场需求是较大的。
在移动网的建设中，基站和基站控制器之间的E1传输电路采用PDH数字微波来解决，是目前中国移动和中国联通移动网建设的主要方案之一。因此移动网的建设对微波的需求较大。
对于其他的专网来说，数字微波同样是网络建设首选的技术之一，如电力、水利、广电网络等，近几年都把数字微波作为网络建设不可或缺的技术之一。电力系统采用PDH数字微波在城网和农网的改造中构建电力调度系统的传输通道；水利系统采用PDH数字微波传送水文信息；广电网络也采用PDH数字微波构建视频、数据多业务的传输通道。
总之，PDH数字微波技术目前虽没有大规模的建设高潮，但市场需求却处在一种稳定的发展之中。PDH数字微波在中国仍然是大有可为的。
第五节 中国PDH数字微波通信设备项目市场供需 分析
一、中国PDH数字微波通信设备项目市场供给总量 分析

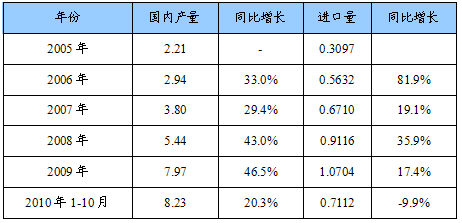

2005-2010年PDH数字微波通信设备供应量及同比增长
单位：万套
二、中国PDH数字微波通信设备项目市场供给结构分布
1、国内外产品供给结构
在设备供应方面，目前供应国内PDH微波市场的厂家有大唐、地杰、NEC、哈里斯等。国外产品仍然占据一部分市场份额，但国内部分产品无论从技术还是质量上都同国外产品相差无几。其中大唐的DTLink中小容量PDH数字微波系统是新一代PDH数字微波设备的典型代表，代表了目前PDH数字微波设备的发展方向。该系统的频段覆盖了从7GHz到40GHz的范围；系统可按1＋0和1＋1的波导配置；采用新颖的分体化结构、先进的数字化方案和软件技术；基带处理和全数字调制解调集成在一块ASIC芯片上；基于SNMP界面的友好网管界面，容量从E3到E1以及信道频率可通过网管设定；插件设计实现了灵活的接口配置，兼容ATM／帧中继以及10Base－T／100Base－T以太网插件接口，支持无线网桥的应用。

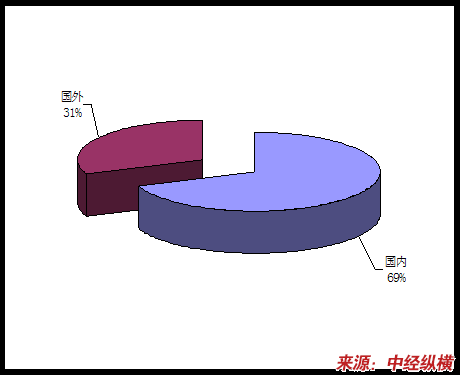

中国PDH数字微波通信设备国内外产品供给结构
2、国内区域供给结构

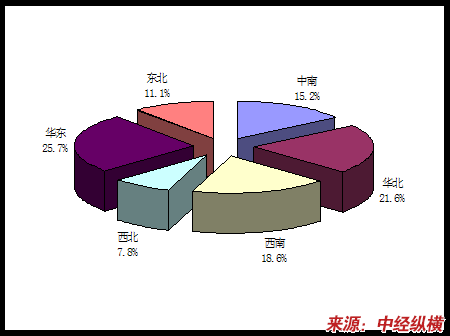

PDH数字微波通信设备国内区域供给结构
三、中国PDH数字微波通信设备项目市场需求总量 分析

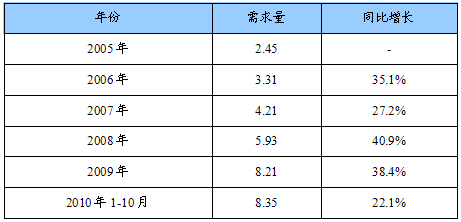

2005-2010年PDH数字微波通信设备需求量及同比增长
单位：万套
四、中国PDH数字微波通信设备项目市场需求结构分布

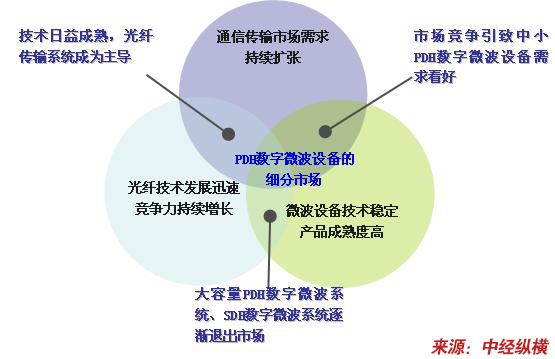

中小容量PDH数字微波设备需求市场
分析

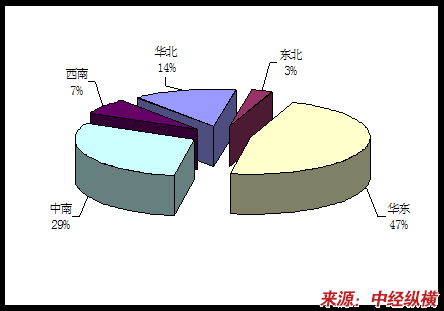

中国PDH数字微波通信设备项目市场需求结构分布
五、中国PDH数字微波通信设备出口海外市场状况

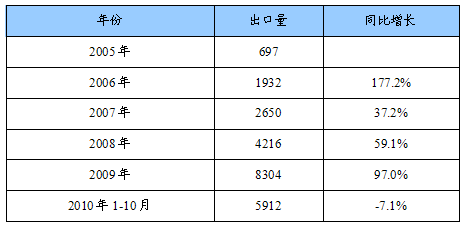

2005-2010年中国PDH数字微波通信设备出口量值
分析
单位：台
六、中国PDH数字微波通信设备项目市场供需平衡 分析

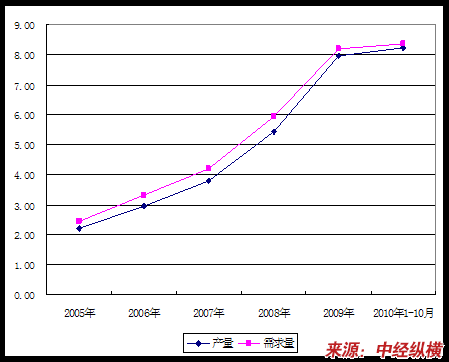

2005-2010年我国PDH数字微波通信设备市场供需平衡
分析
七、重点区域 市场发展 状况
目前，我国数字微波通信设备产业主要集中在北京及周边、上海及周边、广东东莞、福建泉州等产业集群区域。其中以福建泉州产业链最为齐全， 行业 发展最为成熟。
泉州市是我国微波通信设备、电子安全设备的主要生产基地和民用无线通信设备的重要集散地。经过几十年的努力和尝试，泉州的相关产业己凸现出自己独到的特色。全市已经形成以微波射频的技术开发和产业化为主导，以通信设备和专业化电子器材为重点，以科技成果转化创业服务中心和 行业 性技术开发中心为载体，抓好技术含量高、市场前景广的电子信息产品的开发与生产，带动发展其它优势项目及配套产品，培育区域经济增长点的产业集群。2004年10月被国家科技部批准为“国家火炬计划”（泉州）微波通信产业基地。并于2009年成为全国首个“创新基金产业集群”试点。
