第一节 节能灯管 行业 产业链概述
节能灯管
行业

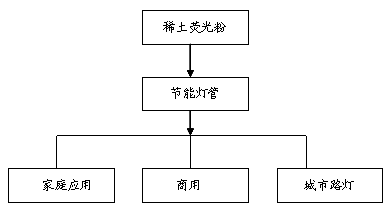

产业链简图
第二节 节能灯管上游 行业 发展状况 分析
一、上游原材料生产情况 分析

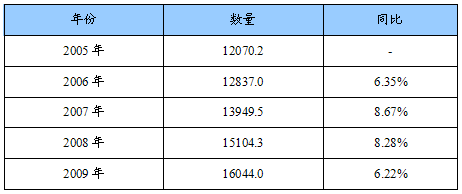

2005-2009年稀土荧光粉产量增长统计表
单位：吨
经过30年的发展，我国已经形成一批产量超百吨的荧光粉生产企业，如江门科恒、咸阳彩虹、杭州大明、常熟江南、靖江天彩、衢州国光、浙江阳光、无锡新威与上海跃龙，这些企业生产的荧光粉品种齐全，各有特色，满足了飞速发展的荧光灯市场与特种荧光粉市场的需求。

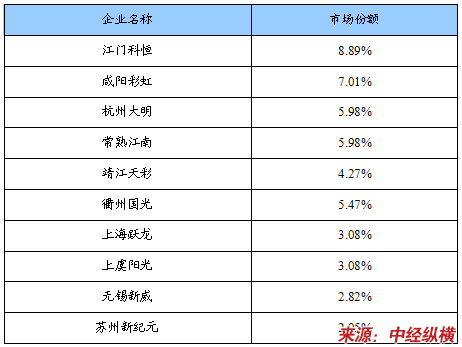

2008年我国主要荧光粉企业的市场份额
二、上游原材料需求情况 分析
（一）主要原材料应用领域概况
2006年，稀土荧光粉产量为5871吨(实物量)，比上年增长3.91%，其中：灯用三基色荧光粉3200吨，同比增长28%；彩电荧光粉1300吨，同比减少21.21%；长余辉荧光粉1195.37吨，同比减少20.33%；其它荧光粉产量为175.60吨，同比增长36.54%。
2007年，稀土荧光粉产量为8481吨（实物），比上年增长44.46%，其中：灯用三基色荧光粉6400吨，比上年增长100%；彩电荧光粉1000吨，比上年减少23.08%；长余辉荧光粉900吨，比上年减少24.71%；其它荧光粉产量为181吨，比上年增长3.08%。
2008年，稀土荧光粉产量继续增长，增幅回落，比上年仅仅增加94吨。
（二）主要原材料应用领域需求量统计表

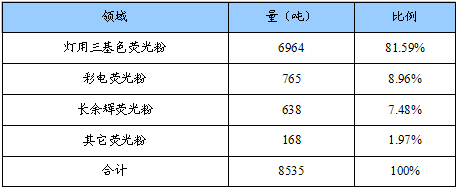

2008稀土荧光粉应用领域统计表
第三节 节能灯管下游 行业 发展情况 分析
一、下游主要 行业 发展情况 分析
（一）下游主要 行业 发展概述
据2005年统计数据，全国622个城市共有城市照明1207.02万盏，比1979年全国路灯总数57.02万盏增长了21.16倍。2008年，全国城市照明路灯1604.4万盏。
路灯作为城市基础设施的组成部分，在城市的交通安全、社会治安、人民生活和市容风貌中居于举足轻重的地位，发挥着不可替代的作用，标志着城市实力和成熟的程度，成为城市景观的重要组成部分。
近年来，随着我国城市建设的飞速发展，城市规模不断扩大，旧城改造如火如荼，城市路灯建设也走上快车道。从公开的报道可看到，不少城市的路灯数量成倍增长，路灯造型五花八门，层出不穷，在解决城市夜晚照明，为市民创造夜间交往环境的同时，也出现了很多实际问题。在追求城市形象的指导原则下，一些城市追求“越亮越好”，一盏灯能满足要求偏要装两盏灯，照度水平远超国家标准；一些城市过分强调路灯的装饰性，重视路灯的白天造型，功能性反而被忽略了，对晚上的照明效果考虑不周。在我国城市道路照明建设的狂飙猛进中，城市“面子”成了建设目标，长官意志成了金科玉律，市民的真正需求反而成了陪衬。
同时，也有不少城市把主要精力放在夜景照明建设方面，相关的 研究 、 规划 很多，大力塑造城市的“灯光夜景”，努力为城市锦上添花，而忽略了与市民生活息息相关的路灯建设，路灯有被边缘化的趋势，关注度很低。“有路无灯，有灯不亮”情况的不断出现，道路装灯率不高，正源于对市民真正需求的漠视。对一些无灯的街区，路灯无异于雪中送炭，对城市夜晚活动的作用是决定性的。城市夜景照明包括视觉景观、生态环境和行为场所等三个层次的内容，视觉景观、生态环境只是城市景观的表象和物理因素，更重要的在于行为场所，即人的活动。路灯影响着城市夜晚活动的开展和活跃程度，路灯设置合理，灯光环境适宜，市民夜晚更乐意外出活动，人们的交往强度增强，城市景观就更加引人入胜；路灯缺乏，安全度不高，市民夜晚必然减少户外活动次数，城市夜晚景观将变得乏味。
因此，道路照明作为城市中密度最大、数量最多的市政设施之一，其在城市景观中作用是不言而喻的，具有白天和夜晚双重景观作用。
（二）下游各 行业 近几年增长情况
2005-2009年我国城市路灯保有量统计
单位：千盏
二、下游主要 行业 对节能灯管的应用现状 分析
节能灯管应用于城市照明仅占一小部分，主要用于家用，节能灯管应用分布如下图所示：

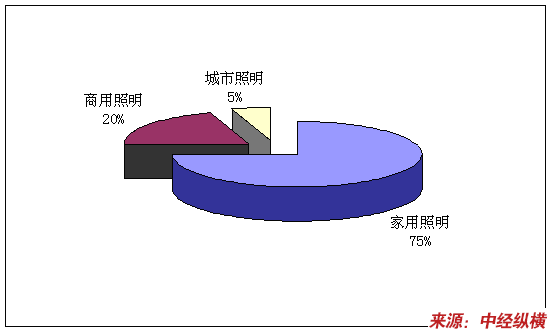

节能灯管应用分布图
第四节 上、下游 行业 对节能灯管 行业 发展的影响 分析
近年来，我国的灯用稀土红色荧光粉受到世界各国的青睐。我国的灯用稀土红色及铝酸盐体系绿色荧光粉在整体上达到了世界先进水平，并已批量出口。目前出口的灯用稀土三基色荧光粉已从单色红粉，逐步发展到绿粉、蓝粉和磷酸盐绿粉，灯用稀土三基色混合荧光粉、稀土紫外线荧光粉和稀土特种荧光粉等。国内的灯用稀土三基色荧光粉产量的大幅增长，已形成了产销两旺的大好形势，但在质量上同国际品牌相比，还存在稀土蓝色荧光粉光衰大、色漂移严重及混合粉颗粒不均、二次特性、光效、光色、色差、显色指数、光通维持率、寿命及一致性等问题，我国稀土荧光粉的发展为我国节能灯管的发展提供了契机，我国发展节能灯管具有原料和人力成本双重优势。
从近年来人类环保意识的提高，节能成为社会主题，另外由于节能灯管比普通白炽灯节电，因此预计未来节能灯管可以完全取代传统白炽灯。
第五节 节能灯管基本生产技术、工艺或流程
每个制造企业的产品生产都有一个作业流程,依据作业流程在关键工位设置控制点(QC).现在就节能灯生产过程,特别重要的关键工位控制进行 分析 。
一、浸锡工艺
电子元件插在电路板上后,下道工序就是浸锡了,目前节能灯生产企业90%左右都还是手工浸锡,手工浸锡时一定要注意锡炉的温度,不能超过250℃,浸锡前助焊剂应避免弄到电路板上面的元器件上,特别是带异常保护功能的分体式节能灯.因为大部分助焊剂存在导电物质,可致使镇流器工作时漏电流增大,开路试验时容易坏机.为了慎重起见,最好浸锡完毕后对电路板进行一次清洗.
二、检板工艺
这个工艺大部分厂家都只注重于电路板焊点的工艺,忽略了电路板上面元件的使用正确与否,其实增加一个检板QC对节能灯的后序生产的品质有很大的保障,并能直接降低由生产失误造成的损失.电路板焊点检查应着重于虚、假、连焊的检查.特别是虚焊、假焊.同一元件批次产品生产、百台中有五台或以上存在虚焊、假焊时应检查该元件的引脚是否氧化,不要头疼医头,要从源头抓起.有些节能灯在使用过程中时亮时不亮,就是元件假焊造成的.
三、测试工艺
节能灯测试时应用150V进行低压启动测试,然后缓慢调高电压至220V,在调压时测试人员要观察灯管的亮度是否有异常变化,特别是频闪现象,220V观察参数时,各项指标应符合设计要求,偏离较大的应该对批次产品进行 分析 追索,甚至停产待查出原因,做出更改和预防措施后,方可继续生产.
四、老练工艺
大部分节能灯生产企业都是选择自动化流水线进行老练,而老练时都忽视了一个至关重要的环节,就是老练时,产品运转时的状况,90%老练工艺人员,只管上灯、卸灯,究竟老练时坏灯是什么原因造成的,是高压区、低压区、加温区或者是冲击区坏的都不管。
五、生产传票
生产传票简单的说就是一个产品出生证明,一个生产传票的制作与使用,直接体现出一个企业的管理水平.生产传票的制作应从元件检验开始,到产品出库止.从传票填写资料上能反映批次产品的过程状况,传票应由一人负责,各工段责任人在工段工艺完成后签名.生产过程控制填写,应与现场抽检状况相符,并由被抽检人确认签名,生产传票保存应超出产品质保期一年.
第六节 节能灯管新技术研发、应用情况
1、松下电器产业研制出了用于荧光灯电极部玻璃的无铅生产技术
该公司生产的荧光灯都将改为无铅型。松下每年约生产1.35亿支荧光灯，居日本厂家之首。新技术每年可减少使用约2000吨含铅玻璃，有利于公司宣传产品的环保性能。
新技术以钡餐代替铅混入玻璃，与含铅玻璃一样具有易加工及绝缘等功效。此外，公司还计划于2010年度将废旧荧光灯玻璃的再利用量由2007年度的约600吨提高至约5300吨。据称，该技术与其他改良技术并用后可使溶解玻璃时所排放的二氧化碳量减少约25%。松下电器表示今后将向包括国外企业在内的其他公司出售新技术。
2、扬州晶耀研发出第二代节能型玻璃灯管
扬州晶耀电光源公司在国内率先研发出第二代环保节能型无铅超低纳玻璃管，节电效果能达到20%，一举突破欧盟国际贸易的“绿色壁垒”，成为荷兰飞利浦公司等多家国际灯具巨头的配套供应商。
欧洲各国决定在近两年内逐步用节能荧光灯取代能耗高的老式白炽灯泡，一个巨大的商机在向扬州节能灯生产企业招手，但欧盟严格的能耗技术门槛，是横亘在“扬州制造”面前的“绿色壁垒”。主产玻璃灯管的扬州晶耀电光源公司，采用国际上最为精确的汞量控制技术及设备，08年研制出无铅超低钠玻璃灯管，将玻璃中的汞、钠等重金属降到最低限度，为产品“寿终”后环境保护创造较好条件，获江苏省高新科技产品证书。09年又经过美国权威机构检测，玻璃管重金属污染物残留优于欧盟环保标准，同时，玻璃管良好的“光通性”能节电20%。
扬州晶耀电光源公司目前月产无铅超低纳玻璃管300吨，成为国内规模最大的原材料供货商，并顺利成为美国通用光电公司、荷兰飞利浦公司、德国欧斯朗公司等多家国际灯具的配套供应商。
第七节 节能灯管国外技术发展现状
中国节能灯的水平与国外的差距，一在品牌，二在研发投入。国外巨头由于品牌附加值高获得大量利润，有实力投入巨资在研发方面，而中国的节能灯企业还处在创业发展阶段，赢利状况并不很好，相应的自主投入研发的资金和人力是不够的。
德国的节能灯管补贴主要是在研发方面。由于节能灯属于节能项目，所以在产品的研发阶段，企业或生产厂家完全可以申领国家的科研经费。德国国家科研经费占整个研发经费的约40%。由于研发经费的大头由企业自己承担，所以企业必须考虑产品的经济效益和市场需求。德国市场上的节能灯为何有如此的生命力和竞争优势，应该说与这种奖励创新的科研体制密切相关。
德国节能灯以使用寿命长、节能效果明显而受到普通消费者的青睐。普通灯泡，即人们常说的“白炽灯”，平均使用寿命不到1000小时，而市场销售的节能灯的平均使用寿命为6000小时，有的甚至高达10000小时。节能灯的节电效果也很可观，所有节能灯在灯光效果相同的条件下，耗电量只是普通白炽灯的20%。
第八节 节能灯管技术开发热点、难点 分析
一、保护环境
1、提高产品的光效，减少电能的消耗。
2、减少荧光灯产品的用汞量，并开发无汞荧光灯。
3、提高荧光灯生产工艺和设备的水平，采用低铅和无铅的玻璃等。
二、节约能源
1、提高产品本身的光效，改善显色性。
2、开发新型点灯附件。
3、提高产品的生产工艺和设备水平。
第九节 节能灯管未来技术发展趋势
人们对光环境越来越多、越来越高的需求，根据不同的需求，根据不同的荧光灯产品，开发多种新型灯具，提高效率，减少污染，提高照明的舒适性。具体地说，节能灯管技术的发展趋势集中表现在以下几个方面：
1、进一步 研究 低压气体高频放电特性，特别是超细管径惰性气体—汞高频放电性，从灯和电子镇流器两方面改进，以提高系统光效。
2、大量生产将汞量限制到最低的荧光灯。
3、开发无汞荧光灯。包括 研究 准分子放电中非平衡态等离子体特性。
4、进一步 研究 荧光粉，继续寻求量子效率大于1的荧光粉，提高光效。
5、进一步 研究 涂复工艺，提高光通维持率。
6、加强变色荧光灯的开发， 研究 相应的荧光粉和各种惰性气体放电，以及相匹配的高额交变电源。
7、进一步对无级荧光灯进行 研究 ，降低干扰，提高光效。
8、改进灯具设计，使之适合细管径荧光灯，减少眩光，提高效率。
9、改善电子镇流器的性能，实现对荧光灯的大幅度调光，适应照明系统智能化的需要。
10、进一步 研究 荧光灯的光谱特性，显色性能等，开发用于动植物生长、人体医疗保健、信息产业等国民经济领域需要，以及满足人们对照明舒适性需求的各种特种光灯。
