第一节 产品定义及发展历程
1、定义
电量变送器是实时监测电网中交流电压、交流电流、有功功率、无功功率、频率、功率因数等电气参量经隔离变送成线性直流模拟信号或数字信号的一种测量装置。它广泛应用与发电厂、变电站的电气测量,巡回检测,计算机检测和电网调度自动化的数据采集中。
2、分类
电量变送器分模拟式电量变送器和交流采样电量变送器。前者是将各种电气量(电流、电压、功率、频率等)变换成线性比例的直流电流或直流电压,采用直流采样的方法,而后者则是对交流直接采样。
模拟式电量变送器,一个变送器只能变换一个或两个电气量,所以功能非常单一。这种变送器使用的电子器件多,电路复杂,且电子元件的性能不稳定,失效率高,因此测量误差较大,加上变送器的价格昂贵,使工程投资大。又由于变送器输出的是交流电量的有效值,在需要交流电量瞬时值的场合,这种方法更是无能为力了。
3、发展历程
20世纪80年代,改革开放的春风给变送器 行业 带来了生机与活力;90年代,在党和国家关于“大力加强变送器的开发和在国民经济中普遍应用”的决策指引下,变送器 行业 进入了新的发展时期。至今,我国变送器 行业 已经历了50个春秋。
“八五”以来,在国家的支持下,我国的变送器技术及其产业取得了长足进步。在学术交流方面,1989年10月由敏感元器件与变送器分会发起主办的“STC”89 首届全国敏感元件与变送器学术会议”已延续至今。目前,其论值组织机构为:“全国敏感元件与变送器学术团体联合组织委员会”。在原电子工业部的努力及敏感元器件与变送器分会的积极组织下,实施的“双加工程”即:加快力度加快发展,的方针指导下,建立了我国敏感元器件与变送器三大生产基地。分别是安徽基地、山西基地和黑龙江基地。
“九五”其间,通过科技攻关,变送器技术领域水平得到较大的提高。主要以工业自动控制、机电一体化、科学测试仪器为服务领域,以市场需求为导向,以提高敏感元件及变送器的技术水平、可靠性水平和产业孵化为目标,安排工程化 研究 、新产品、共性关键技术攻关三个层次内容。变送器技术 研究 国家重点科技攻关项目取得了51个品种86个规格的新产品。初步建立了敏感元件与变送器产业。
“十五”其间,传感技术攻关的目标是:提高传统传感技术等级、可靠性和可应用性水平,增强竞争力;积极创新系统,开发新产品,缩小差距,支持和促进我国先进制造技术的发展,振兴制造业。变送器技术国家指定的科技攻关范围较小,仅选择了少数项目,集中在几个单位内进行,MEMS等5项新型变送器已列入 研究 开发的重点;国家计委决定从2002年开始组织实施的新型电子元器件产业化专项中有5项新型敏感元件与变送器已经启动;一些省、市新建立的“变送器产业基地”、“MEMS科技股份有限公司”,呈现出良好的发展态势。
“十一五”——2006年十届全国人大四次会议表决通过了关于国民经济和社会发展第十一个五年计划纲要。自此拉开了“十一五”的大幕。“十一五” 规划 纲要中着重强调了推进工业结构优化升级,其中提升电子信息制造业,培育生物产业,推进航空航天产业,发展新材料产业等计划的提出,以及对传统制造业和新能源开发等项目的实施无疑为中国变送器的技术发展和市场空间的开拓提供了有力的支持。
前阶段工信部下发了《信息产业科技发展“十一五” 规划 和2020年中长期 规划 纲要》中明确的指出新型元器件技术开发将重点围绕敏感元件和变送器等。并且对于变送器产业化发展提供了 规划 和政策支持。
第二节 产品特点及应用领域 分析
1、特点
1)不易受寄生热电偶和沿电线电阻压降和温漂的影响,传输线可用非常便宜的更细的双绞线导线;
2)在电流源输出电阻足够大时,经磁场耦合感应到导线环路内的电压,不会产生显著影响,因为干扰源引起的电流极小,一般利用双绞线就能抵抗降低干扰;
3)电容性干扰会导致接收器电阻有关误差,对于4~20mA两线制环路,接收器电阻通常为250Ω(取样1~5V)这个电阻小到不足以产生显著误差,因此,可以允许的电线长度比电压遥测系统更长更远;
4)各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接,不因电线长度的不等造成精度的差异;
5)将4mA用于零电平,使判断开路或电量变送器损坏(0mA状态)十分方便;
6)在两线输出口容易增设防浪涌和防雷器件,有利于安全防雷防爆。
2、应用领域
因电量变送器的产品较多,不同产品其应用领域较为不同,具体来说:
1)超薄电压、电流变送器:测量电流、电压信号隔离变送输出模拟信号。
2)电流、电压变送器:测量电流、电压信号隔离变送输出模拟信号。
3)三相电流、电压变送器:测量三相电流、电压信号,隔离变送输出三路模拟信号。
4)三相功率变送器:能测量三相有功功率,无功功率,隔离变送输出模拟信号。
5)频率变送器:可测量工频频率,并隔离变送输出标准的电流或电压信号。
6)功率因数变送器:用于测量单、三相系统的功率因数,经隔离变换成直流信号输出。
7)电度变送器:将电力系统中的电度量转换成高线性比例输出的脉冲量。该变送器带 RS485通讯接口,采用 Modbus协议,可输出三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量。
总的来说,电量变送器可用于各行各业,加之这些年来,家用电器、汽车、信息产业三方面的飞速发展,对变送器的需求大增,所以变送器制造业发展很快,形成独立的产业,这就拉动了工业设备,特别是半导体设备制造业的发展,所以中国有必要特别关注变送器产业。
第三节 产业链概述

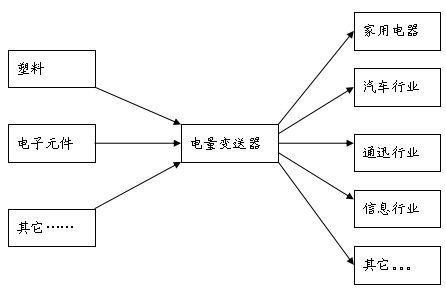

一、在产业链中的位置
二、相关 行业 简述
1、温度变送器
以HAKK-WB系列温度变送器为例,它是24V供电、二线制的一体化变送器。产品采用进口集成电路,将热电阻或热电偶的信号放大,并转换成4-20mA或0-10mA的输出电流,或0~5V的输出电压。其中铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量,克服了冷凝水对测温所带来的影响特点。
HAKK-WB系列温度变送器有如下特点:可直接安装在电量变送器接线盒内、信号准确、可远传(最大1000M)、精度高、抗干扰、长期稳定性好、免维护。该系列产品已广泛应用于工业控制各领域。
2、温控仪
温控仪是调控一体化智能温度控制仪表,它采用了全数字化集成设计,具有温度曲线可编程或定点恒温控制、多重PID调节、输出功率限幅曲线编程、手动/自动切换、软启动、报警开关量输出、实时数据查询、与计算机通讯等功能,将数显温度仪表和ZK晶闸管电压调整器合二为一,集温度测量、调节、驱动于一体,仪表直接输出晶闸管触发信号,可驱动各类晶闸管负载。
温度控制器采用智能PID控制,当通过热电偶(热电阻)采集的被测温度偏离所希望的给定值时,YWK-CT温度控制器可根据测量信号与给定值的偏差进行比例(P)、积分(I)、微分(D)运算,从而控制继电器通断比率,促使测量值恢复到给定值,达到自动控制的效果;控制器还具有上、下限温度告警和继电器输出功能,性价比高,可广泛用于电力、化工、注塑、包装、食品等企业。
3、压力变送器
一般意义上往往指压力变送器主要由测压元件电量变送器、测量电路和过程连接件等组成。它能将接收的气体、液体等压力信号转变成标准的电流信号(4~20mADC),以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
压力变送器根据测压范围可分成一般压力变送器(0.001MPa~20MPa)和微差压变送器(0~1.5kPa),负压变送器三种。压力变送器,压力电量变送器的主要作用是把压力信号传到电子设备,进而在计算机显示压力。
压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将压力信号转变成4~20mA DC信号输出。压力变送器分电容式压力变送器和扩散硅压力变送器,陶瓷压力变送器,,应变式压力变送器等。
4、信号隔离器
以SK--GL系列智能隔离器为例,它是将输入单路或双路电流或电压信号,变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。
SK--GL系列智能隔离器采用了先进的数字化技术,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。以上各项技术领先国际先进水平。
SK--GL系列智能隔离器可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等 行业 的重大工程中有着广泛应用。
第四节 产品生产技术发展现状
MEMS技术的发展,是把电量变送器的微型化、智能化、多功能化和可靠性水平提高到了新的高度。电量变送器的检测仪表,在微电子技术基础上,内置微处理器,或把微电量变送器和微处理器及相关集成电路(运算放大器、A/D或D/A、存贮器、网络通讯接口电路)等封装在一起完成了数字化、智能化、网络化、系统化。
除MEMS外,新型电量变送器的发展还有赖于新型敏感材料、敏感元件和纳米技术,如新一代光纤电量变送器、超导电量变送器、焦平面陈列红外探测器、生物电量变送器、纳米电量变送器、新型量子电量变送器、微型陀螺、网络化电量变送器、智能电量变送器、模糊电量变送器、多功能电量变送器等。包括微电子机械加工技术,包括体微机械加工技术、表面微机械加工技术、LIGA技术(X光深层光刻、微电铸和微复制技术)、激光微加工技术和微型封装技术等。
第五节 产品生产工艺特点或流程

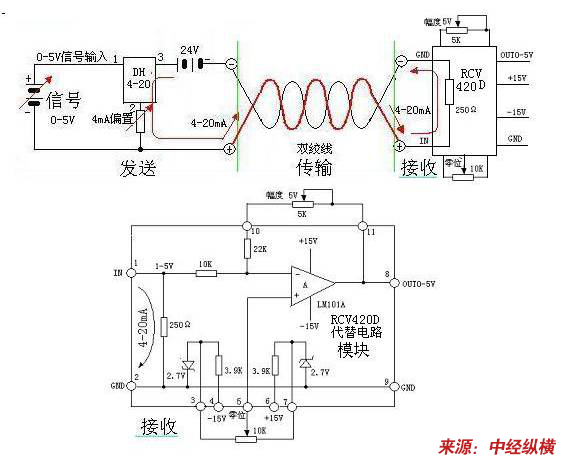

变送器工艺原理
第六节 国内外生产技术发展趋势 分析
近年来,电量变送器正处于传统型向新型电量变送器转型的发展阶段。新型电量变送器的特点是微型化、数字化、智能化、多功能化、系统化、网络化,它不仅促进了传统产业的改造,而且可导致建立新型工业,是21世纪新的经济增长点。微型化是建立在微电子机械系统(MEMS)技术基础上的,目前已成功应用在硅器件上形成硅压力电量变送器(如上述EJX变送器)。
总的来说,电量变送器的生产技术发展趋势应该是朝着新材料、新技术及与艺术结合的趋势发展的。这就给现代电量变送器的设计带来空前的影响,综合起来看主要有以下几个方面的影响:
1、视觉形式方面
人类主要通过视觉、触觉和听觉器官来感知世界,而前两者更为重要,其中有75%以上的信息主要是通过视觉获得。材料正是通过重要视觉元素——色彩来影响电量变送器的视觉形式。
2、设计风格方面
从某种意义上说,工业设计史与现代材料的发明史是同步的;设计风格的演变与不同特性的材料更加休戚相关,不同程度地受到材料和技术的影响。换言之,材料和技术是影响现代电量变送器设计风格的最主要的因素,其中技术是主导因素,他对现代电量变送器设计风格有着根本性的影响。技术主要是从造型、结构、等方面对现代电量变送器设计风格进行影响。
3、科技含量方面
近年来,电量变送器随着其科技含量内容的不断丰富而其自身价格也得到了不小的提升,而今后的电量变送器市场占有率的对决主要是在科学技术上进行的,其技术含量高的产品其价格也较高,各生产厂家谁先握有先进的技术谁就在未来电量变送器市场上占有先机。
