第一节 产品定义及发展历程
1、定义
电火花线切割加工（简称WEDM），有时又称线切割。其基本工作原理是利用连续移动的细金属丝（称为电极丝）作电极，对工件进行脉冲火花放电蚀除金属、切割成型。它主要用于加工各种形状复杂和精密细小的工件，例如冲裁模的凸模、凹模、凸凹模、固定板、卸料板等，成形刀具、样板、电火花成型加工用的金属电极，各种微细孔槽、窄缝、任意曲线等，具有加工余量小、加工精度高、生产周期短、制造成本低等突出优点，已在生产中获得广泛的应用，目前国内外的电火花线切割机床已占电加工机床总数的60％以上。
2、发展历程
自1956年前苏联生产出第一台电火花线切割机床至今已有50多年。在此期间无论国外还是国内电火花线切割加工都经历了巨大的变化。从最初的靠模电火花线切割机床，到光电控制电火花线切割机床，到数控电火花线切割机床以及一系列加工技术、工艺方法的改进，使得电火花线切割加工已成为目前应用最为广泛的特种加工方法。并愈来愈引起人们的关注和重视。
第二节 产品特点及应用领域 分析
1、特点
1）数控线切割加工是轮廓切割加工，勿需设计和制造成形工具电极，大大降低了加工费用，缩短了生产周期。
2）直接利用电能进行脉冲放电加工，工具电极和工件不直接接触，无机械加工中的宏观切削力，适宜于加工低刚度零件及细小零件。
3）无论工件硬度如何，只要是导电或半导电的材料都能进行加工。
2、应用领域
数控线切割加工已在生产中获得广泛应用，目前国内外的线切割机床已占电加工机床的60％以上。数控线切割加工出的多种表面和零件。
第三节 产业链概述
一、在产业链中的位置
产业链是一个包含价值链、企业链、供需链和空间链四个维度的概念。产业链的上游产业指处在整个产业链的开始端，提供原材料和零部件制造和生产的 行业 。而电火花数控线切割机床作为常用切割机床，应用广泛，其属于中下游产业。
二、相关 行业 简述
随着电子信息技术的发展，世界机床业已进入了以数字化制造技术为核心的机电一体化时代，其中数控机床就是代表产品之一。数控机床是制造业的加工母机和国民经济的重要基础。它为国民经济各个部门提供装备和手段，具有无限放大的经济与社会效应。目前，欧、美、日等工业化国家已先后完成了数控机床产业化进程，而中国从20世纪80年代开始起步，仍处于发展阶段。
“十五”期间，中国数控机床 行业 实现了超高速发展。其产量2001年为17521台，2002年24803台，2003年36813台，2004年51861台，2004年产量是2000年的3.7倍，平均年增长39％；2005年国产数控机床产量59639台，接近6万台大关，是“九五”末期的4.24倍。“十五”期间，中国机床 行业 发展迅猛的主要原因是市场需求旺盛。固定资产投资增速快、汽车和机械制造 行业 发展迅猛、外商投资企业增长速度加快所致。
2006年，中国数控金切机床产量达到85756台，同比增长32.8%，增幅高于金切机床产量增幅18.4个百分点，进而使金切机床产值数控化率达到37.8%，同比增加2.3个百分点。此外，数控机床在外贸出口方面亦业绩骄人，全年实现出口额3.34亿美元，同比增长63.14%，高于全部金属加工机床出口额增幅18.58个百分点。
2007年，中国数控金切机床产量达123,257台，数控金属成形机床产量达3,011台；国产数控机床拥有量约50万台，进口约20万台。
2008年10月，中国数控机床产量达105,780台，比2007年同比增长2.96％。
长期以来，国产数控机床始终处于低档迅速膨胀，中档进展缓慢，高档依靠进口的局面，特别是国家重点工程需要的关键设备主要依靠进口，技术受制于人。究其原因，国内本土数控机床企业大多处于“粗放型”阶段，在产品设计水平、质量、精度、性能等方面与国外先进水平相比落后了5-10年；在高、精、尖技术方面的差距则达到了10-15年。同时中国在应用技术及技术集成方面的能力也还比较低，相关的技术规范和标准的 研究 制定相对滞后，国产的数控机床还没有形成品牌效应。同时，中国的数控机床产业目前还缺少完善的技术培训、服务网络等支撑体系，市场营销能力和经营管理水平也不高。更重要原因是缺乏自主创新能力，完全拥有自主知识产权的数控系统少之又少，制约了数控机床产业的发展。
国外公司在中国数控系统销量中的80％以上是普及型数控系统。如果我们能在普及型数控系统产品快速产业化上取得突破，中国数控系统产业就有望从根本上实现战略反击。同时，还要建立起比较完备的高档数控系统的自主创新体系，提高中国的自主设计、开发和成套生产能力，创建国产自主品牌产品，提高中国高档数控系统总体技术水平。
“十一五”期间，中国数控机床产业将步入快速发展期，中国数控机床 行业 面临千载难逢的大好发展机遇，根据中国数控车床1996-2005年消费数量，通过模型拟合，预计2009年数控车床销售数量将达8.9万台，年均增长率为16.5%。根据中国加工中心1996-2005年消费增长模型，预计2009年加工中心消费数量将达2.8万台，较2005年年均增长率为17.8%。
第四节 产品生产技术发展现状
1、往复走丝电火花线切割机床
往复走丝电火花线切割机床的走丝速度为6～12m/s，是我国独创的机种。自1970年9月由第三机械工业部所属国营长风机械总厂－即现在的苏州长风机电科技有限公司研制成功“数字程序自动控制线切割机床”，为该类机床国内首创。1972年第三机械工业部对工厂生产的CKX数控线切割机床进行技术鉴定，认为已经达到当时国内先进水平。1973年按照第三机械工业部的决定，编号为CKX—1的数控线切割机床开始投入批量生产。1981年9月成功研制出具有锥度切割功能的DK3220型的坐标数控机，产品的最大特点是具有1.5度锥度切割功能。完成了线切割机床的重大技术改进。随着大锥度切割技术逐步完善，变锥度、上下异形的切割加工也取得了很大的进步。大厚度切割技术的突破，横剖面及纵剖面精度有了较大提高，加工厚度可超过1000mm以上。使往复走丝线切割机床更具有一定的优势。同时满足了国内外客户的需求。这类机床的数量正以较快的速度增长，由原来年产量2~3千台上升到年产量数万台，目前全国往复走丝线切割机床的存量已达20余万台，应用于各类中低档模具制造和特殊零件加工，成为我国数控机床中应用最广泛的机种之一。但由于往复走丝线切割机床不能对电极丝实施恒张力控制，故电极丝抖动大，在加工过程中易断丝。由于电级丝是往复使用，所以会造成电极丝损耗，加工精度和表面质量降低。
2、低速走丝线切割机床
低速走丝线切割机电极丝以铜线作为工具电极，一般以低于0.2m/s的速度作单向运动，在铜线与铜、钢或超硬合金等被加工物材料之间施加60~300V的脉冲电压，并保持5~50um间隙，间隙中充满脱离子水(接近蒸馏水)等绝缘介质，使电极与被加工物之间发生火花放电，并彼此被消耗、腐蚀，在工件表面上电蚀出无数的小坑，通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。目前精度可达0.001mm级，表面质量也接近磨削水平。电极丝放电后不再使用，而且采用无电阻防电解电源，一般均带有自动穿丝和恒张力装置。工作平稳、均匀、抖动小、加工精度高、表面质量好，但不宜加工大厚度工件。由于机床结构精密，技术含量高，机床价格高，因此使用成本也高。
3、单向走丝电火花线切割机床
单向走丝电火花线切割机床早期只有国外公司的独有机种。台湾的低速走丝电火花线切割机起步虽然较晚，但这几年来发展迅速。其关键的一个举措就是由若干家电加工机床制造企业共同出资，在有关部门一定限度的支持下，由台湾工业技术 研究 院投入大量的人力、物力做关键技术的开发。经过10多年的攻关，在控制系统及电源等关键技术上取得了突破。台湾各企业制造的低速走丝电火花线切割机目前应属中档机的范围，近3年每年达到20%～30%的增长率，估计未来5年，台湾低速走丝电火花线切割机的年产量能达2000台，可占世界市场的25%以上。低速走丝电火花线切割机的技术含量高、市场前景好，可以获得较高的回报，是电加工 行业 各个厂家的“必争之地”、“战略高地”。也可以说，谁掌握了低速走丝电火花线切割机的技术，谁就获得了下一步企业发展壮大的机遇。为了抢占中国市场，日本、瑞士、台湾的电加工机床制造企业在中国大陆设厂生产这类机床。我国的科技工作者在科技部专项基金的支持下，投入了较大的研发力量，已完成新一代低速走丝电火花线切割机的研发，取得了重大突破，目前已拥有了具有自主知识产权的产品，并占领了一定的市场份额，其性能指标可达中档机水平。目前还有一些国内企业则希望通过与台湾相关企业的合作，来发展低速走丝电火花线切割加工技术。
4、立式自旋转电火花线切割机床
立式自旋转电火花线切割机（卧式自旋转电火花线切割机）。立式回转电火花线切割机的特点与传统的高速走丝和低速走丝电火花线切割加工均有不同，首先是电极丝的运动方式比传统两种的电火花线切割加工多了一个电极丝的回转运动；其次，电极丝走丝速度介于高速走丝和低速走丝直接，速度为1～2m/s。由于加工过程中电极丝增加了旋转运动，所以立式回旋电火花线切割机与其他类型线切割机相比，最大的区别在于走丝系统。立式回转电火花线切割机的走丝系统由走丝端和放丝端两套结构完全相同的两端做为走丝结构，实现了电极丝的高速旋转运动和低速走丝的复合运动。两套主轴头之间的区域为有效加工区域。除走丝系统外，机床其他组成部分与高速走丝线切割机相同。
与单向低速走丝电火花线切割机床相比，往复高速走丝电火花线切割机床在平均生产率、切割精度及表面粗糙度等关键技术指标上还存在较大差距。针对这些差距，本世纪初，国内有数家高速往复走丝电火花线切割机生产企业实现了在高速走丝机上的多次切割加工（该类机床被俗称为“中走丝”MediumSpeedWirecutElectricalDischargeMachining）。所谓“中走丝”并非指走丝速度介于高速与低速之间，而是复合走丝线切割机床，其走丝原理是在粗加工时采用8-12m/s高速走丝，精加工时采用1-3m/s低速走丝，这样工作相对平稳、抖动小，并通过多次切割减少材料变形及钼丝损耗带来的误差，使加工质量也相对提高，加工质量可介于高速走丝机与低速走丝机之间。因而可以说，用户所说的“中走丝”，实际上是往复走丝电火花线切割机借鉴了一些低速走丝机的加工工艺技术，并实现了无条纹切割和多次切割。经过几年的发展，国内几乎所有生产高速走丝电火花线切割机床的厂家都在生产及销售中走丝，但最终表明不是所有的往复走丝电火花线切割机都能进行多次切割，或者说不是所有的往复走丝电火花线切割机采用多次切割技术后都能获得好的工艺效果。多次切割是一项综合性的技术，它涉及到机床的数控精度、脉冲电源、工艺数据库、走丝系统、工作液及大量的工艺问题，并不是简单地在高速走丝机上加上一套运丝变频调速系统即可实现的，只有那些制造精度高，并在诸方面创造了多次切割条件的往复走丝电火花线切割机才能进行多次切割和无条纹切割，并获得显著的工艺效果。因此我们的生产企业必须充分注意到这个问题，一定要按系统工程来做，真正把这一技术用好，把这一产品做好。如目前已有一些企业为进一步提高机床本体精度，X、Y坐标工作台采用了直流或交流伺服电机作驱动单元直接驱动滚珠丝杠，同时采用了带螺距补偿功能的全闭环控制，可以利用数控系统对机床的定位精度误差进行补偿和修正。在保证精度的前提下，减小因长期使用而导致的加工精度下降，延长机床的使用寿命。运丝系统方面采用特殊（大多数采用金刚石）电极丝保持器，保持电极丝的相对稳定，减小加工过程中电极丝的张力变化。冷却系统方面改变常用的粗放冷却方式，采取多级过滤并对介电常数等关键参数加以控制，确保精加工的顺利进行。控制软件方面提供开放的加工参数数据库，可以根据材料的质地、厚度、粗糙度等条件选择对应的加工参数。相信经过我们的努力，多次切割技术将会更加完善，往复走丝电火花线切割加工技术也将得到更好的应用和发展。
第五节 产品生产工艺特点或流程

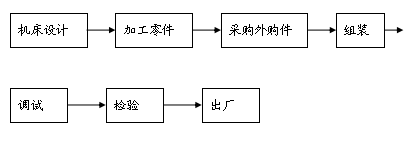

电火花数控线切割机床主要工作流程
第六节 国内外生产技术发展趋势 分析
1、新型走丝系统
随着电火花线切割加工技术的不断发展．对走丝系统的要求也越来越高。除了能保证加工过程稳定及自动穿丝等传统的要求之外，新型的走丝系统还必须能在保证加工精度的前提下。提高加工的效率。
目前，新型的走丝系统在加工工艺中很好地集成了穿丝工艺，从而大大提高了系统的加工精度及加工效率。公司的双丝系统就是为了满足这种需要而研制的新型走丝系统。双丝系统能实现在一台机床上自动交换两种材质、直径都不同的电极丝．从而解决高精度与高速度加工的矛盾。在系统中，粗、细电极丝分别采用相互联锁的两套类似的走丝系统，但与导向器系统是统一的，没有移动部件，用以保证最佳精度，换丝时间不到45s。两种电极丝采用的加工规准、切割路径及偏移量等均由专家系统自动设定。粗加工时。采用直径较大的电极丝进行加工，使电极丝可承受更大的张力、机械力与热负载，因此可选择电流较大的工艺规准进行加工，提高加工速度。精加工时。选择直径小的电极丝用精规准进行加工，确保良好的形状精度与尺寸精度。这种系统获得了大量真正用于加工的时间，提高了加工效率和加工零件的表面质量。
2、高度自动化、人工智能的控制系统
自动化、人工智能技术一直是电火花线切割加工技术不断追求的目标。自动化程度的高低直接决定了加工效率与加工精度。目前，电火花线切割加工的自动化、人工智能技术已进入了一个新的发展阶段，由原来的电火花线切割加工某项关键技术的自动化、人工智能技术的应用扩展到整体电火花线切割加工的自动化、人工智能技术的应用。最新出现的如电极丝张力与丝速的多级控制、边界面切割的适应控制、拐角的补偿与适应控制、工作液参数的适应控制与调节、脉冲电源的适应控制等。此外，电火花线切割加工专家系统在不断的完善后已不是一个单纯的数据库，其内容变得十分丰富，功能十分强大，并具有很强的实用性。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
