第一节 产品定义及发展历程
1、产品定义
这里将安防 行业 中使用的线缆统称为安防线缆。安防线缆产品应用于各类的安防系统中，作为系统传输的血管和经脉，承担着重要的连接和传输的任务。
2、发展历程
中国的安防 行业 经过20多年的蓬勃发展，应用范围不断扩大，已从初期的政府重要单位、要害部门局部的安全防范，发展到商业、学校、社区、家庭等社会全方位的安全防范。从单一技术、单项工程向着系统集成化的方向发展。同时，数字化、智能化、网络化新技术及产品亦纷纷进入安防 行业 ，目前已经拥有一万余家生产、经销、工程及服务厂商。据统计，2004年国内安防产品市场销售额达700亿元人民币，并正以每年20%左右的速度快速增长，按此推断，到2020年，我国安防产品的市场总值将达到3000亿人民币以上。
随着国内安防产业的快速发展，大量的电线电缆产品应用于各类的安防系统中，作为系统传输的血管和经脉，承担着重要的连接和传输的任务。电线电缆产品作为重要的连接和传输介质，配套于安防 行业 的品种不断更新发展，用量也在持续增加。据不完全统计，2004年国内安防 行业 电线电缆产品的需求量为20亿元人民币。随着安全防范系统在社会生活中的全面应用，电线电缆 行业 又一次面临着巨大的发展商机和广阔的市场前景。
第二节 产品特点及应用领域 分析
1、线缆产品在安防系统中应用的几大特性：
1）广泛性
无论是CCTV电视监控、出入口控制，还是防盗报警、防火报警、公共广播、智能化布线、自动远程抄表等各类系统都离不开线缆的穿针引线。如果把安防系统比喻为人体的话，那么应用于安防系统的电线电缆产品就好比是遍布于人体内的血管和经脉，其广泛性不言而喻。可以这样说，电线电缆是安防系统中应用最广泛的产品。
2）品种多样性
安防系统包含了通信、视频图像传输、计算机、电气控制等诸多技术，所以线缆产品根据不同的技术要求在安防系统中应用的范围非常广泛，产品品种的多样性非常明显。
线缆 行业 的五大类产品：裸电线及裸导体产品、绕组线、电力电缆、通信电缆和光缆、电气装备用电线电缆在安防 行业 中全部都有使用。其中以电力电缆、通信电缆和光缆、电气装备用电线电缆应用最为广泛。经常应用于安防工程系统中的产品分别有：射频（同轴）电缆、市内电话线及通信电缆、电信设备装置用通信电缆、光纤光缆、通用塑料绝缘电线、铜芯聚氯乙烯护套软电缆、铜芯聚氯乙烯护套屏蔽软电缆、铜芯聚氯乙烯控制电缆、音响线缆、计算机数据电缆、复合工程电缆等十几大类、五百多种产品。另外，阻燃耐火、耐高温抗低温、低电感低噪音、绿色环保、低烟无卤等一系列具有独特性能和特殊结构的产品也越来越多在安防系统中得到应用。
3）不可（不便）更换性
按照国家规定的各项安防工程施工规范的要求，绝大多数的布线工程均为隐蔽工程，一般情况下不能作明线敷设。因此，设计及施工时必须根据不同施工环境和布线要求选择线槽、线管及各类电缆桥架，穿管于井道、墙内、地板地毯、天花板等情况十分普遍，部分采用架空的方式。这就决定了线缆在施工敷设完成后维护或更换的不便性或不可能性。
4）高度国产化性
我国的电线电缆 行业 从新中国成立以来后，从无到有，从小到大，取得了突飞猛进的发展。到目前为止，无论是工艺装备还是产品技术研发都达到或已接近世界先进水平。电线电缆 行业 产品品种国内需求满足率已高达95%以上，国内市场满足率也已经达到90%以上，产品生产能力已大大超过国内的市场需求，大量的电线电缆产品远销世界各地，国际上知名的线缆公司都纷纷寻找国内的线缆企业加工合作（OEM）。所以在目前安防 行业 的各类工程系统中，除极少数的特种电缆由国外进口外，绝大多数选用的都是国内产品，国产率达98%以上。虽然随着国内研发能力和科技水平的快速发展，安防系统工程中其他主流产品的国产化率在逐渐提高，但目前为止，线缆产品在国产化方面表现还是最为突出的。
2、应用领域
安防系统子系统种类繁多，对安防线缆的需求也多种多样。在这里，我们从目前安防系统的几个子系统的线缆选型来阐述安防线缆在安防系统中的选用。
1）电视监控系统
良好的视频传输设计是CCTV监控系统中非常重要的一部分。如果一套建设好的系统选用的都是能够产生或处理高质量画面的摄像机、镜头、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。根据“木桶法则”，最终的图像质量将取决于整个系统中最差的一环；而这最差的一环往往就是传输系统。系统的设计人员和安装人员必须根据实际需要选择合适的传输方式、高质量的传输线缆和设备、并按专业标准进行安装，才能达到理想的传输效果。
视频信号传输一般采用直接调制技术、以基带频率（约8MHz带宽）的形式，最常用的传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的，其频率损失、图像失真、图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。一般采用专用的SYV75欧姆系列同轴电缆，常用型号为SYV75-5（它对视频信号的无中继传输距离一般为300-500m）；距离较远时，需采用SYV75-7、SYV75-9甚至SYV75-12的同轴电缆（在实际工程中，粗缆的无中继传输距离可达1km以上）；也有通过增加视频放大器以增强视频的亮度、色度和同步信号，但线路中干扰信号也会被放大，所以回路中不能串接太多视频放大器，否则会出现饱和现像，导致图像的失真；距离更远的采用光纤传输方式，光纤传输具有衰减小、频带宽、不受电磁波干扰、重量轻、保密性好等一系列优点，主要用于国家及省市级的主干通讯网络、有线电视网络及高速宽带计算机网络。而在闭路电视监控系统中，光纤传输也已成为长距离视音频及控制信号传输的首选方式。
视频信号也可以用双绞线传输，这要用到双绞线传输设备。在某些特殊应用场合，双绞线传输设备是必不可少的。如，当建筑物内已经按综合布线标准敷设了大量的双绞线（标准中称三类线或五类线）并且在各相关房间内留有相应的信息接口（RJ45或RJ11），则新增闭路电视监控设备时就不需再布线，视音频信号及控制信号都可通过双绞线来传输，其中视频信号的传输就要用到双绞线传输设备。另外对已经敷设了双绞线（或两芯护套线）而需将前端摄像机的图像传到中控室设备的应用场合，也需用到双绞线传输设备。双绞线视频传输设备的功能就是在前端将适合非平衡传输（即适合75Ω同轴电缆传输）的视频信号转换为适合平衡传输（即适合双绞线传输）的视频信号；在接收端则进行与前端相反的处理，将通过双绞线传来的视频信号重新转换为非平衡的视频信号。双绞线传输设备本身具有视频放大作用，因而也适合长距离的信号传输。对以上不同的传输方式，所使用的传输部件及传输线路都有较大的不同。
通信线缆一般用在配置有电动云台、电动镜头的摄像装置，在使用时需在现场安装遥控解码器。现场解码器与控制中心的视频矩阵切换主机之间的通信传输线缆，一般采用2芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.3mm2～0.5mm2。选择通信电缆的基本原则是距离越长，线径越大。例如：RS-485通信规定的基本通信距离是1200m，但在实际工程中选用RVV2-1.5的护套线可以将通信长度扩展到2000m以上。当通信距离过长时，需使用RS-485通信中继器。
控制电缆通常指的是用于控制云台及电动可变镜头的多芯电缆，它一端连接于控制器或解码器的云台、电动镜头控制接线端，另一端则直接接到云台、电动镜头的相应端子上。由于控制电缆提供的是直流或交流电压，而且一般距离很短（有时还不到1m），基本上不存在干扰问题，因此不需要使用屏蔽线。常用的控制电缆大多采用6芯或10芯电缆，如RVV6-0.2、RVV10-0.12等。其中6芯电缆分别接于云台的上、下、左、右、自动、公共6个接线端，10芯电缆除了接云台的6个接线端外还包括电动镜头的变倍、聚焦、光圈、公共4个端子。在闭路电视监控系统中，从解码器到云台及镜头之间的控制电缆由于距离比较短一般不作特别要求；而由中控室的控制器到云台及电动镜头的距离少则几十米，多则几百米，对控制电缆就需要有一定的要求，即线径要粗，如选用RVV10-0.5、RVV10-0.75等。
声音监听线缆一般采用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5mm2。在没有干扰的环境下，也可选为非屏蔽双绞线，如在综合布线中常用的5类双绞线（4对8芯）；由于监控系统中监听头的音频信号传到中控室是采用的点对点布线方式，用高压小电流传输，因此采用非屏蔽的2芯电缆即可，如RVV2-0.5等。
2）防盗报警系统
基于专业总线形式的报警系统目前运用最为广泛，线缆的应用也最为复杂。
前端探测器至报警控制器之间一般采用RVV2*0.3（信号线）以及RVV4*0.3（2芯信号+2芯电源）的线缆，而报警控制器与终端安保中心之间一般采用的也是2芯信号线，至于用屏蔽线或者双绞线还是普通护套线，就需要根据各种不同品牌产品的要求来定，线径的粗细则根据报警控制器与中心的距离和质量来定，但首先要确定安保中心的位置和每个报警控制器的距离，最远距离不能超过各种品牌规定的长度，否则就不符合总线的要求了；在整个报警区域比较大，总线肯定不符合要求的条件下，可以将报警区分成若干区域，每个区域内确定分控中心的安装位置，确保该区域内总线符合要求，并确定总管理中心位置和分管理中心位置，确定分控中心到总管理中心的通讯方式是采用RS232--RS485转换传输或者采用RS232—TCP/IP利用小区的综合布线系统传输还是分管理中心的管理软件采用TCP/IP网络转发给总管理中心。
报警控制器的电源一般采用本地取电而非控制室集中供电，线路较短，一般采用RVV2×0.5”以上规格即可，依据实际线路损耗配置。周界报警和其他公共区域报警设备的供电一般采用集中供电模式，线路较长，一般采用RVV2*1.0”以上规格，依据实际线路损耗配置。所有电源的接地需统一。
不同性质的报警（如周界报警、公共区域报警总线和住户报警总线分开）不宜用同一路总线，分线盒安装位置要易于操作，采用优质的分线接口处理总线与总线的连接，方便维修及调试；建议总线和其他线路分管走线，总线走弱电桥架需按弱电标准和其他线路保持距离，以免引起例如可视对讲系统的非屏蔽非双绞的音频线路及其他高低频的干扰。
3）楼宇对讲系统
目前在市面上楼宇对讲系统所采用的线缆大都是RVV、RVVP、SYV等类线缆，他们所表现的功能为：传输语音、数据、视频图像，同时线缆要求还表现在语音传输的质量、数据传输的速率、视频图像传输的质量及速率，故在楼宇对讲系统当中，所采用的线缆质量要求还是比较高的。传输语音信号及报警信号的线缆主要采用RVV4-8*1.0，而在视频传输上都是采用SYV75-5的线缆为主，当然也出现了一些用网线传输包括视频在内信号的新技术，无须视频线；有些系统因怕外界干扰或不能接地时，其在系统当中用线必须采用RVVP类线缆。
随着小区智能化的不断完善，对于线缆的要求越来越高，其中所含的线缆有五类线，RVV信号线、视频线等等。
直接按键式楼宇可视对讲系统用线标准：各室内机的视频、双向声音及遥控开锁等接线端子都以总线方式与门口机并接，但各呼叫线则单独直接与门口机相连。因此，这种结构的多住户可视对讲系统所用线缆较多：视频同轴电缆SYV75-5、SYV75-3系列，传声器/扬声器/开锁线用一根4芯非屏蔽或屏蔽护套线（AVVR4、RVV4或RVVP4等），电源线用一根2芯护套线（AVVR2、RVV2等），呼叫线用2芯屏蔽线（RVVP2）。
数字编码按键式可视对讲系统一般应用在高层住宅楼多住户场合。根据不同厂家的设备系统配线标准不同，但一般来讲系统基本配线为：主干线包括视频同轴电缆（SYV75-5、SYV75-3等）、电源线（AVVR2、RVV2等）、音频/数据控制线（RVVP4等）；分户信号线（RVVP6等）。
大多数安装楼宇可视对讲系统的住宅楼都设有管理中心机，并在小区围墙门口处装有小区围墙机，使住户、管理中心与访客实现技防所谓的三方通话。这样的联网型系统的配线就增加了单元门口机、小区门口机及管理中心机之间的联网线，一般包括有视频同轴电缆（SYV75-7、SYV75-5、SYV75-3等）传输视频信号，4芯屏蔽线（RVVP4-0.5等）传输音频、控制信号。
另外，还有背景音响系统、车库管理系统、设备监测系统等其他安防子系统，这些系统对线缆产品规格的选用较为简单。
第三节 产业链概述
一、在产业链中的位置

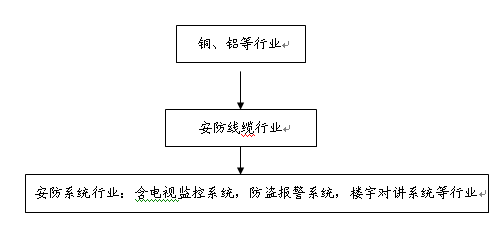

安防线缆产业链简图
二、相关 行业 简述
1、上游 行业 ——铝和铜 行业
1）铜
世界铜矿资源主要分布在北美、拉丁美洲和中非三地，目前全世界已探明的储量共3．5亿万吨，其中智利占24%，美国占16.9%，独联体占10.15%，扎伊尔占7.39%，赞比亚占4.55%，秘鲁占3.41%，美洲占了世界储量的60%。在产量方面，智利是全球最大铜产国，2006年其产量约占全球产量的37%。在消费方面，2000年前在铜消费市场唱主角的是西方欧美国家，但在2000年后铜消费市场的主角换成了中国、俄罗斯、印度和巴西。
我国铜生产地集中在华东地区，该地区铜生产量占全国总产量的51.84%，其中安徽、江西两省产量约占30%。铜的主要消费地则在华东和华南地区，二者消费量约占全国消费总量70%。
2）铝
改革开放以来，中国铝工业取得了长足发展，已成为世界铝工业大国，形成了从铝土矿、氧化铝、电解铝、铝加工、研发为一体的比较完善的工业体系。
2006年，中国铝业从2005年的全 行业 亏损迅速转为全 行业 实现利润324亿元、利税500多亿元。国内产能的迅速集中扩张使氧化铝进口量10年来首次出现同比下降，氧化铝对外依存度较上年的45%明显降低。近年来，国内氧化铝生产中强化烧结、管道化溶出、选矿拜尔法等技术得到广泛使用；电解铝落后的自焙槽生产能力被淘汰，2006年，电解铝1200万吨产能中160kA及以上产能占83%，已经全部淘汰落后的自焙槽生产能力，部分小型预焙槽生产能力得到改造。
2、下游 行业 ——安防 行业

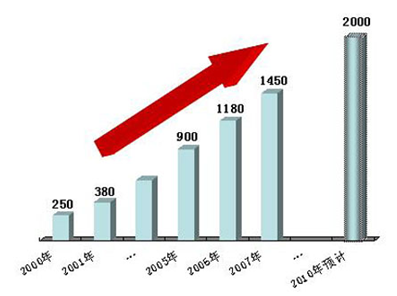

国内安防市场规模增长情况 单位：亿元
2000年中国安防产值仅为250亿元，经过“十五”期间快速发展，2005年产值超过900亿元，2006年产值达到1180亿元。2007年在2006年基础上继续高速增长达到1450亿。预计未来几年由于传统安防涉及领域需求有所减少，安防 行业 总体增长速度将有所放缓，预计到2010年我国安防产值将达到2000亿元。
设备制造市场中，实体防护产品产值占总产值的33%，电子安防产品产值占67%。在电子安防产品的产值中，视频监控产品占58%、楼宇对讲产品占13%、门禁控制产品占14%、防盗报警产品占15%。
