第一节 产品技术发展现状
1、盘根填料的密封原理
盘根填料的密封原理主要取决于迷宫效应和轴承效应。
迷宫效应：轴在微观下表面非常的不平整，与盘根只能部分贴合，而部分未接触，所以在盘根和轴之间着微小的间隙，像迷宫一样，带压介质在间隙中多次被节流，从而达到密封的作用。
轴承效应：在盘根填料和轴之间会存在着一层薄薄液膜，使盘根填料和轴类似于滑动轴承，起到了一定的润滑作用，从而避免了盘根和轴的过度磨损。
2、盘根填料的形式和特点
随着生产工艺的不断出现，盘根填料的编制形式也逐渐多样化，根据使用条件和环境的不同，不同的编制形式对密封的性能和受用寿命有着直接的影响。盘根编制填料主要采用的编制形式有：发辫编织、套层编织、穿心编制、夹心编制等。盘根的编制形式和特点如下：
1）发辫编织
发辫编织是用八个锭子在二轨道上运行编织，在四角和中间没有绒芯，编织的产品断面为方形，其特点是盘根松散，但对轴振动和偏心用一定的补偿作用，只用于小断面填料，但断面尺寸大将会出现填料外表花纹粗糙，结构松弛，致密性差的缺点。
2）套层编织
套层编织是用8、12、16、24、36、48、60等个锭子在二轨道上编织，根据盘根规格决定套层，一般编织1~4层，中间没有绒芯，套层填料致密性好，密封性强，但由于是套层，层间没有纤维相连容易脱层，故多用于静密封或低速设备。
3）夹心编织
夹心编制是以橡胶或金属为芯子，纤维在外，一层套一层的编织，层数按需要而定，类似于套层编织，夹心编织致密性较好，强度高，弯曲性能好，密封性好，但与套层结构一样，表面层磨损后就容易脱落，一般用于泵、阀，极少用于往复设备。
4）穿心编制
穿心编织是用8、12、16、24、36、48、60等个锭子在三或四个轨道上编织而成，断面呈方形，表面平整，弹性和耐磨性好，强度高，致密性好，与轴接触面比发辫式大且均匀，纤维间空隙小，所以密封性好，表面层磨损后整个填料不会松散，使用寿命长，是一种比较先进的编织结构。
在选用盘根时，要根据设备的具体工况来选择盘根的编织形式，才能使盘根发挥出应有的密封性能。
3、盘根填料的分类、组成和应用
由于工况条件的不同，盘根填料的种类也非常的繁多。为了更好的区分和选用盘根，我们通常按盘根填料的主体密封基材的材质将盘根填料分为：
1）天然纤维类盘根
天然纤维类主要有天然棉、麻、毛等为密封基材的盘根。
2）矿物纤维类盘根
矿物纤维类盘根主要有石棉类盘根等。
第二节 产品工艺特点或流程

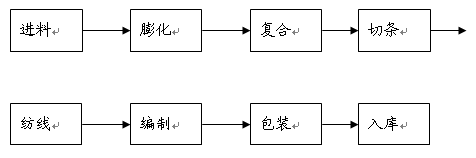

盘根主要生产流程
第三节 国内外技术未来发展趋势 分析
随着科技的发展，纳米技术的应用越来越广泛，纳米技术主要是发掘了材料本身固有的一些隐含特性，有些特性可以降低或消除材料本省的一些弊端，并发挥出材料本身所具有的一些卓越特性。在密封 行业 中，密封材料的 研究 和开发一直是 行业 的尖端技术领域，经国内外知名纳米 研究 机构的长期合作，成功开发出了纳米盘根系列，并向国家知识产权局申请了发明专利，同时也开辟了盘根应用的新领域，使盘根填料密封技术跨越性的提高，它的应用使设备的密封性能和使用寿命均有显著提高，并给用户带来可观的经济效益。
美国CHESTERTON公司研制的CMS－2000型层状剪切式密封材料(以下简称CMS一2000)突破了传统的盘根密封模式，可作为传统盘根密封的较好替代品，它能避免传统盘根密封的缺点，从而提高密封可靠性，延长其使用寿命。
第四节 芳纶盘根市场现状 分析 及预测
一、市场概述
芳纶盘根与具有极好的高转数、高模数，所以与其它类型的盘根比较，它抵抗颗粒结晶介质和更高的温度。芳纶盘根一般使用于介质压力较大的泵和阀门，目前在工业领域，如化工、炼油、医药、食品、制糖、造纸及电力等应用已经非常广泛。
随着我国芳纶复合纤维的出现，国内密封盘根生产企业对芳纶作为盘根的生产与应用逐渐展开，目前芳纶盘根已经成为抵抗颗粒介质的优异产品，其在化工、制糖、医药 行业 中大型泵、反应釜、阀门设备中应用效益良好。
二、 行业 发展现状
1、上游产业发展背景
芳纶盘根上游产业为芳纶纤维。近几年全国芳纶总产量大约为：对位芳纶5.5万吨，间位芳纶2.7万吨。主要生产厂商为杜邦、帝人公司两家公司，产品垄断度较高。
由于国外公司对中国的技术封锁和供应限制，我国芳纶生产和应用发展受到了很大限制。目前国内市场对芳纶1414的需求量为2500吨/年、芳纶1313需求量在7200～9700吨/年，对1313的需求以每年30％的速度增长。但1414的供应量仅为1500吨/年、1313的供应量仅仅3500吨/年。
此前国内仅有烟台氨纶和广东彩艳两家企业进行间位芳纶的生产，烟台氨纶年产量达到3200吨，彩艳年产量在1000吨左右。2008年江苏圣欧建立了年产2000吨的芳纶1313生产线，并已开始市场推广。
目前国内未有芳纶1414生产，目前烟台氨纶芳纶1414年产1000吨项目进入中试投产阶段。争取2010年实现量产。
2、芳纶盘根产业发展概况
芳纶现以成为性能优异的密封盘根，其市场逐渐快速成长起来。近一两年，国内密封盘根生产企业逐渐增加了芳纶盘根生产线，芳纶盘根生产及需求发展良好。但是由于受到国内芳纶纤维产业发展的限制，目前国内芳纶盘根产业发展较为缓慢， 行业 企业数量及规模都比较小。
从目前盘根产业的市场竞争状况来看，虽然芳纶盘根在产品性能上优于其他类别盘根，但是受到产业发展的限制，芳纶盘根价格高，产量少，这使得其在产品市场竞争中显得略微单薄。
三、发展预测
盘根属于易耗品，一般情况，普通盘根的使用寿命大致为半年，这对于企业来说，更换盘根较为麻烦，而且也增加了企业的运营成本。而芳纶盘根使用寿命长，在有颗粒悬浮物存在的介质中也能发挥较好的作用，顺应了企业生产运营发展的需要。产品未来市场前景较好。
从目前芳纶产业发展政策来看，国家鼓励发展芳纶产业，同时国内 行业 正逐步扩大产业规模，预计到2010年，间位芳纶产能将达到6000吨。芳纶纤维产业的发展，对于芳纶盘根产业发展起到积极的促进作用。
在芳纶纤维产量快速增长、 行业 前景趋好的形势下，国内芳纶盘根投资必将增加，预计未来，芳纶盘根产业将有较快的发展。
第五节 芳纶盘根产品产量 分析 及预测
我国芳纶盘根生产企业多是以生产多种密封盘根为主，且芳纶盘根还未作为企业的主要生产产品。因此，目前国内芳纶盘根产品产量及生产规模都还比较小。目前 行业 主要涉及到芳纶盘根生产的企业有武汉德格曼密封技术有限公司、廊坊市大城县昌盛密封材料有限公司、温州市维斯克管道密封制造有限公司、廊坊向东石棉密封保温厂等。
就目前 行业 具体的产量数据，未有相关资料统计。从未来 行业 的发展前景来看，芳纶盘根产品市场极具成长力。芳纶盘根市场空间巨大，未来国内芳纶产业的发展将进一步推进芳纶盘根 行业 产量及生产规模的增长。
第六节 芳纶盘根市场需求 分析 及预测
近些年，国内市场对密封产品的需求快速增长。2006年我国密封件产业产量达430万吨，比2005年增长达14%。密封件中密封盘根作为一类主要应用于各类主机的配套产品，市场增长较快。
尤其是2006年以来，我国经济快速发展，国内石油、化工、医药等 行业 增长速度持续增加，2006年，我国石油化工设备制造业产值增速高达40%，2007年，我国石油化工 行业 工业总产值同比增长超过20%。2008年我国医药 行业 产值同比增长25.7%，实现工业总产值8,666.8亿元。可以看出，伴随着我国经济的快速发展，石化、医药、食品等 行业 发展迅猛。
对于芳纶盘根产品而言，我国石化、食品、制药等 行业 规模的不断扩大和生产能力的增加，必将加大对大型泵、阀门、搅拌设备、反应釜等设备的需求，同时设备开工量的增加必将加大了对密封盘根的需求。
现阶段，我国已经将高性能密封材料作为优先发展的高技术产业化重点领域，芳纶盘根作为新型、高性能密封盘根，其未来 市场发展 潜力巨大。
第七节 芳纶盘根消费状况 分析 及预测
1、常见密封盘根应用状况比较

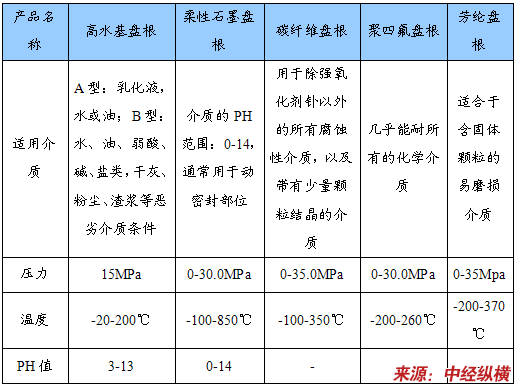

常见盘根产品应用状况比较
2、芳纶盘根消费现状及消费发展趋势
目前国内芳纶盘根的消费应用相对其它密封盘根而言，消费量还比较小。其主要是由于国内芳纶盘根的生产量比较少，同时产品价格相对较高造成的。
目前芳纶盘根消费主要是用在大型泵、阀门、研磨等机械中，其消费领域以石化、医药、制糖为主。
从未来芳纶盘根的消费发展趋势来看，随着国内芳纶产业的进一步发展，以及国内各工业领域对生产设备密封件消费水平的提高，芳纶盘根消费量将逐渐增长。
第八节 芳纶盘根价格趋势 分析
相比与其他几种盘根产品，芳纶盘根价格较高。
芳纶盘根价格较高的原因主要是：
1、芳纶盘根生产成本较高
与石墨、石棉、碳纤维等盘根原材料相比，芳纶盘根原材料芳纶纤维价格非常昂贵。目前间位芳纶产品价格在13万元/吨左右。原材料价格较高，造成了芳纶盘根生产成本较高。
2、芳纶盘根供不应求
从目前市场状况来看，芳纶盘根与其它类型的盘根比较，它能抵抗颗粒结晶介质和更高的温度。其优异的耐高温及耐化学性使得其市场需求增长较快，尤其是在大型泵、阀门设备应用过程中，其需求远远大于供应量。产品市场供应关系紧张也导致了芳纶盘根价格较高。
从未来芳纶盘根产品价格走势来看，在未来一段时间内，国内芳纶产业仍将处于供不应求状态，芳纶盘根生产原材料紧缺及价格高昂的现象长期存在，因此未来一段时间内，国内市场芳纶盘根价格仍将处于高位。并且未来随着国内市场对芳纶盘根需求的快速增长，产品价格或将上涨。
第九节 芳纶盘根进出口量值 分析
芳纶盘根海关HS编码为5607490090。
国内由于生产及应用才处于初步发展阶段，因此产品进出口量值都比较小，就具体的海关进出口量值，并未有详细统计。
