轿车轮毂轴承技术工艺发展趋势分析(可研报告范文)

可研报告2018-10-09 16:56:37来源：

第一节产品技术发展现状

1、高性能密封圈

由于非常接近地面和高温的刹车盘等零件，轮毂轴承需要适应各种复杂路况及恶劣环境。因此轴承密封圈必须具备良好的耐热、防泥浆和污水的性能。

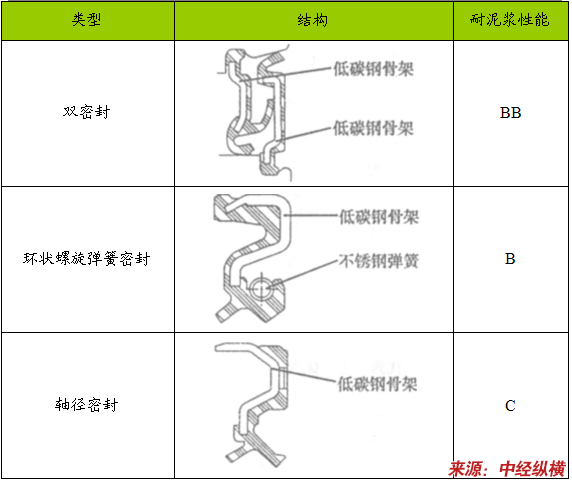

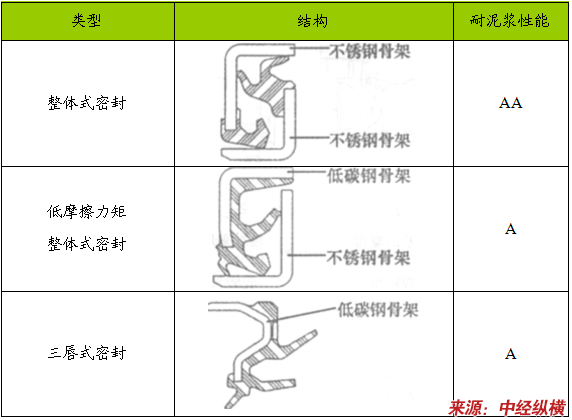

轮毂轴承密封圈性能

2、摇辗技术

第三代轮毂轴承普遍采用摇辗技术自锁半内圈，摇辗过程中对带法兰盘的轮毂轴端施加轴向载荷使其变形来固定半内圈。与传统的螺母紧固相比，这种轮毂轴端摇辗方式具有几个优点。第三代轮毂轴承（非驱动轮用）有助于减少体积和重量，同时降低成本。第三代轮毂轴承（驱动轮用）在组装到汽车之前已经预置了载荷，因此免去了调整内部零部件位置的步骤。采用了摇辗技术的第三代轮毂轴承无论是用于驱动轮还是非驱动轮都具有以上优点。

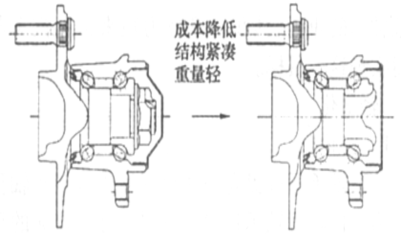

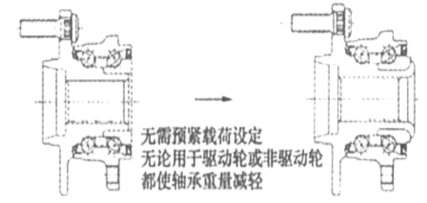

非驱动轮用内圈紧固结构

驱动轮用内圈紧固结构

第二节产品工艺特点或流程

一、第一代轮毂轴承

第一代轮毂轴承是外圈整体式内圈背对背组合的双列角接触球轴承或双列圆锥滚子轴承。为保证安装后预紧载荷在规定范围内，预先设定初始轴承游隙，在汽车组装线上无需使用调整预紧载荷的隔圈。此外，轮毂轴承自带密封圈，省去了人工外部安装密封圈的步骤。

二、第二代轮毂轴承

与第一代相比外圈带法兰盘的第二代轮毂轴承其特点是装配部件数较少，重量较轻，安装方便。第二代轮毂轴承外圈带有法兰盘，直接通过镙栓连接到悬架上(内圈旋转型)，或安装到刹车盘和钢圈上(外圈旋转型)。

三、第三代轮毂轴承

第三代轮毂轴承由连接到悬架上带法兰盘的外圈和连接到刹车盘和钢圈上带法兰盘的内圈相组成。与第二代不同，第三代轮毂轴承集成了ABS传感器。第三代轮毂轴承普遍采用摇辗技术(swaging)自锁半内圈，摇辗过程中对带法兰盘的轮毂轴端施加轴向载荷使其变形来固定半内圈。与传统的螺母紧固相比，这种轮毂轴端摇辗方式具有几个优点。例如第三代轮毂轴承(非驱动轮用)有助于减少体积和重量，同时降低成本。

第三代轮毂轴承(驱动轮用)在组装到汽车之前已经预置了载荷，因此免去了调整内部零部件位置的步骤。

采用了摇辗技术的第三代轮毂轴承无论是用于驱动轮还是非驱动轮都具有以上优点。

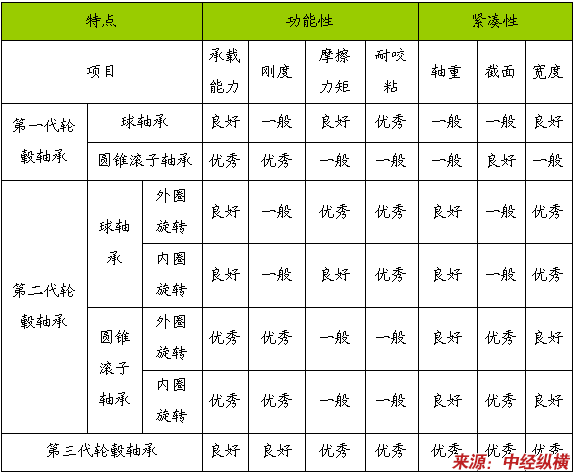

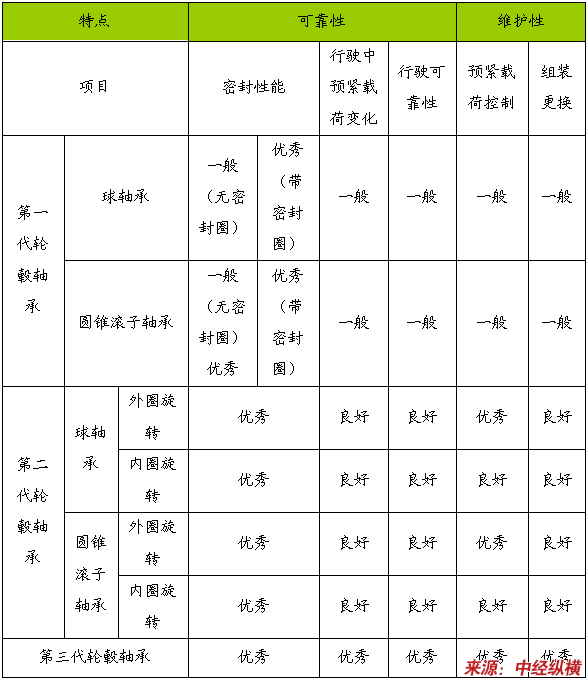

轿车轮毂轴承技术类型和特点

第三节国内外技术未来发展趋势分析

全球不断增强的环保意识促使汽车制造商降低汽车油耗以减少对环境的影响。,NSK通过减少轮毂轴承的重量、体积和摩擦力矩来帮助汽车制造商实现这一目标。

1、轻量化

1）一体化

轮毂轴承通过提高一体化程度来减轻车轴重量。第二代轮毂轴承比第一代减少了180g的重量，而第三代轮毂轴承又减少了120g的重量。

2）有限元分析

第二代和第三代轮毂轴承设计的过程中进行了有限元分析 FEM，在保证法兰盘足够刚性的同时进一步减小其重量。对HUBK进行有限元分析在保证刚度的前提下减少其厚度来实现法兰盘的最优设计。

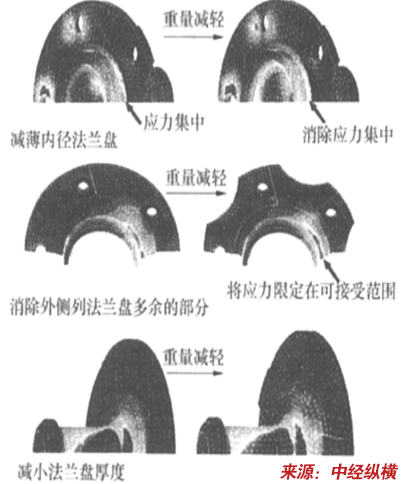

有限元分析实例

2、低摩擦力矩

NSK轮毂轴承的低摩擦力矩设计进一步降低了汽车的油耗。

2）轴承内部的低摩擦力矩

轴承的类型和预紧载荷是影响轴承摩擦力矩的主要因素。

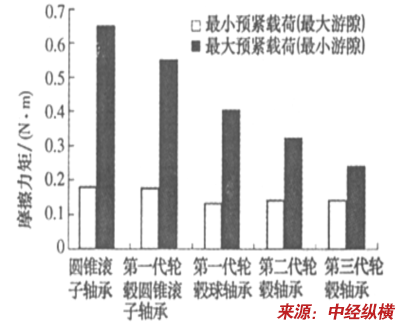

不同类型轮毂轴承摩擦力矩的比较（500r/min的行驶速度下）

2）低摩擦力矩密封圈

轴承的摩擦力矩成分中密封造成的占很大部分。改进密封设计降低摩擦力矩可提高轮毂轴承的性能。虽然降低密封摩擦力矩通常会降低密封圈的耐泥浆性能，但是NSK已经开发出了具有最佳密封唇设计和材料的低摩擦力矩密封圈。

3、减少刹车盘振动

造成刹车盘振动的原因很多，包括刹车盘转子的轴向跳动。为了使转子轴向跳动最小，最大程度的降低轮毂轴承法兰盘的轴向跳动极为重要。在这方面，NSK已经改进了生产工艺，以使法兰盘轴向跳动最小。

4、ABS技术

防抱死制动系统ABS是汽车的众多电子安全系统之一。ABS 通过安装在每个钢圈上的传感器测量转速。ABS电动控制单元（ECU）根据传感器检测的信息通过液压控制单元（HCU）自动调节制动压力大小。

带有ABS功能的轮毂轴承包括两类：一类是将传感器设置在轮毂上测量车轮转速，另一类是将传感器和轮毂轴承一体化。

1）内置传感器转子的轮毂轴承

使用传感元件检测传感器转子信号来测量车轮转速，金属烧结块或车削加工的插齿型传感器转子安装在旋转件上。压配合安装在驱动轮等速万向节的外圈或非驱动轮用轴承的外圈上。这种结构（驱动和非驱动）的车轮转速传感元件安装在转向节上。

传统轮毂轴承

无源传感器（检测磁通量型传感器）是一种常用的传感器。当传感器转子旋转时，无源传感单元中的磁通量变化使传感元件产生正弦电流。转子的转速增大时，频率和电压也随之增大。但频率和电压与转子转速成正比，因此在低速行驶时由于频率较小，很难测量车轮速度。

多极磁性编码器密封圈（多极磁性橡胶硫化在金属环上）比齿轮型的传感器转子更常用。由于与密封圈一体化设计，采用多极磁性编码器密封圈比传统传感器转子轻很多。零部件减少降低了传感器转子的体积和重量。多极磁性编码器促进了有源传感元件的应用，例如磁阻元件（MRE）旋转传感器和霍耳效应传感器。磁阻元件旋转传感器对转速高低没有限制，因此可以测量几乎静止的车轮转速。与传统磁感应传感器不同，磁阻元件与多极磁性编码器密封圈一体化，使得轮毂轴承的结构更加紧凑。

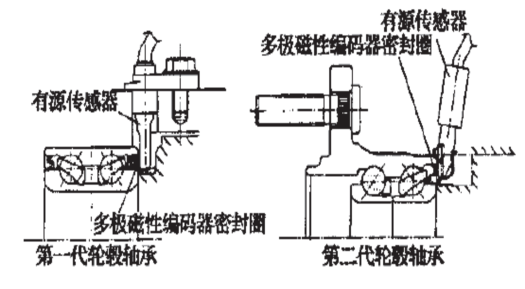

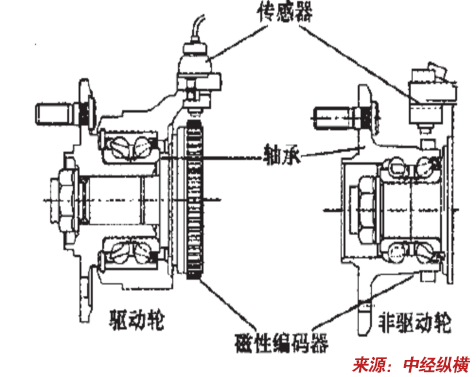

带多极磁性编码器密封圈的第一代和第二代轮毂轴承

2）内置ABS传感器的轮毂轴承

传感器转子、ABS传感元件与轮毂轴承的一体化是轮毂轴承技术发展的趋势之一。近年来，内置ABS传感器的轮毂轴承逐渐普及。这些轮毂轴承可分为三种类型：内置环状传感器、内置列间传感器和端盖式传感器。

（1）内置环状传感器

非驱动轮用内置环状传感器轮毂轴承结构紧凑、重量轻，有效利用了轮毂和轴承的内部空间。这种结构的传感转子输出信号强，低速行驶时无源传感元件也可测量车轮速度。

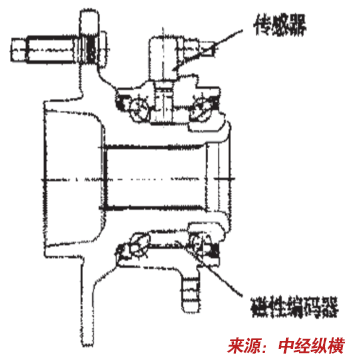

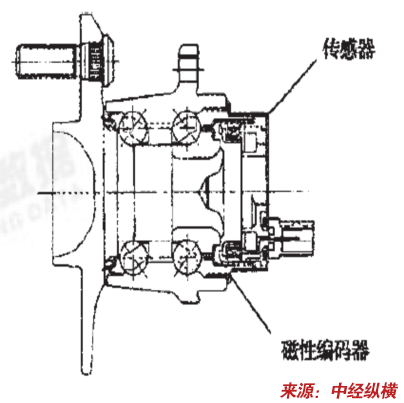

内置环状传感器的轮毂轴承

（3）内置列间传感器

内置传感器位于两列滚动体之间的轮毂轴承均可使用于驱动轮和非驱动轮上，尤其是使用于对空间尺寸有所限制的驱动轮上。传感元件、传感器转子与轮毂轴承的一体化可以延长其使用寿命，提高耐轴承变形或气隙变化的能力，即使恶劣的路况或汽车悬架系统突发的冲击载荷造成了轴承形变或气隙变化，传感器仍能正常输出信号。任何一种类型的传感元件，无源的或有源的均可内置到这种轮毂轴承中。

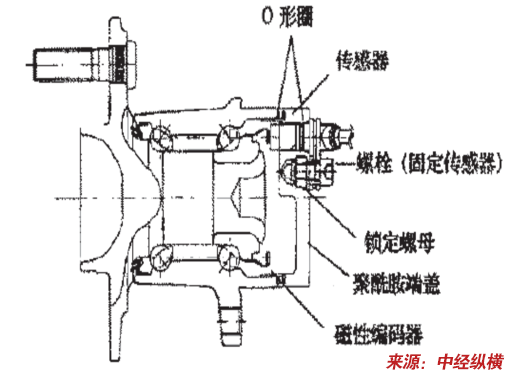

内置列间传感器的轮毂轴承
