气垫承载技术工艺分析(可行性报告样本)

气垫搬运系统的结构及原理如图所示，气垫盘的构造原理图：由气囊、气垫架、支脚、进气口组成。其中在气垫气囊的下面即接地面，开有许多细微的小孔，通过小孔流出的气流将在气囊与地面间形成～层薄的气膜，从而抬起重物，并把阻力降至最低。

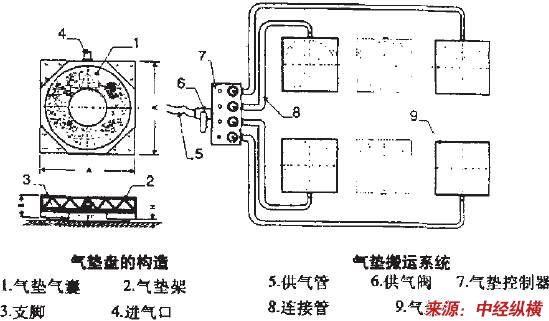

气垫盘及搬运系统结构图

气垫搬运系统图，该系统由空压机、供气管、供气阀、气垫控制器、连接管、气垫盘等组成。其工作过程如下：先将气垫盘均匀置于被起重物底座下，启动空压机，打开供气阀，将被起重物轻轻抬起．移动至指定位置，关闭气源，取出气垫盘，即完成搬运任务。由于气垫盘在工作过程中与地面不接触，而是通过气流与地面形成一层气膜。因此阻力很低，对于几吨重的物体，只一个人就能轻松地推动。
