第一节 产品技术发展现状
国外高压和超高压交联电缆用半导电屏蔽料指标要求很高,国内技术不过关。近年来,随着人们对电缆料的性能要求越来越高,各种高性能、环保、阻燃电缆料被源源不断地开发出来。此外,由于对高压电线电缆的要求越来越高,对交联电缆中应用的屏蔽料要求也随之越来越高。但是,国内在高端电缆料的研发与生产方面与发达国家相比还有很大差距,很多高端电缆料还只能靠进口满足国内需要。电缆料的高端产品被美国陶氏化学、北欧化工等大公司垄断。
超高压交联聚乙烯绝缘电缆用超净XLPE绝缘料及超光滑屏蔽料目前国际上仅有北欧化工和陶氏化学所属UCC公司生产。国内目前尚不能生产XLPE超净绝缘料及超光滑屏蔽料,其主要原因是目前国内尚无专用于小批量生产电工绝缘用PE基料的化工企业。
额定电压220kVXLPE绝缘电缆对超光滑屏蔽料的要求为:电缆的绝缘与半导电屏蔽层界面突起不超过80μm。额定电压500kVXLPE绝缘电缆对超光滑屏蔽料的要求为:电缆的绝缘与半导电屏蔽层界面突起不超过60μm。
第二节 产品工艺特点或流程
半导电屏蔽料一般由基体树脂、导电填料、交联剂、抗氧剂、加工助剂及适量其他添加剂制成。
1、交联聚乙烯电缆屏蔽料工艺
目前交联聚乙烯(XLPE)电缆的生产已普遍采用可交联的内、外半导电屏蔽层和中间绝缘层共挤的工艺,通常把导线芯和绝缘层之间的半导电材料层称为内屏蔽层,绝缘层和护套层之间的半导电材料层称为外屏蔽层。
将EVA、炭黑、助剂等在高速混合机中混合后,加人到双螺杆挤出机中,在150-210℃熔融混炼,从口模挤出造粒,将上述粒料加人到高速混合机中高速搅拌并加入交联剂DCP,在60℃时出料。

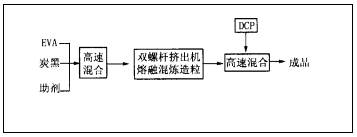

交联聚乙烯电缆屏蔽料工艺流程
2、交联工艺比较
可交联半导电屏蔽料其交联工艺可分为3种,三种交联技术各有利弊。
1、过氧化物的化学交联型,用途广,但需采用高温高压。
2、硅烷的水煮交联型,投资小,且可获得较过氧化物交联法更优异的可剥离性能,但生产工艺复杂,挤塑后必须在湿气中进行交联,易使绝缘层上产生含水微孔
3、高能辐射交联型,为室温交联,所得屏蔽层性能好,生产效率高,但需要昂贵的设备,如电子射线加速器等。
第三节 国内外技术未来发展趋势 分析
近年来,随着人们对电缆料的性能要求越来越高,各种高性能、环保、阻燃电缆料被源源不断地开发出来。此外,由于对高压电线电缆的要求越来越高,对交联电缆中应用的屏蔽料要求也随之越来越高。
中高压及超高压、大长度、大截面、多样化和高可靠性是当今电线电缆材料的发展趋势。随着我国国民经济与电力事业的迅猛发展,除大型发电项目需采用高压交联电缆以外,大规模的城市电网改造对高压交联电缆的需求也非常迫切。
