第一节 PET镀铝膜制造 行业 发展现状总述
镀铝膜是一种特殊的塑料薄膜，它是采用特殊工艺在塑料薄膜表面镀上一层极薄的金属铝而形成的一种复合软包装材料，镀铝膜及其延伸材料集高阻隔、卫生、无味、经济、环保等功能于一体，愈来愈受到市场及业内人士的青睐。
目前应用最多的镀铝膜主要有聚酯镀铝膜和CPP镀铝膜。薄膜表面镀铝的作用是遮光、防紫外线照射，既延长了内容物的保质期，又提高了薄膜的亮度，从一定程度上代替了铝箔，也具有价廉、美观及较好的阻隔性能，因此，镀铝膜在复合包装中的应用十分广泛，目前主要应用于饼干等干燥、膨化食品包装以及一些医药、化妆品的外包装上。
近几年来，PET镀铝膜 行业 发展迅速，据不完全统计，截止到2007年底，我国已有大小镀铝膜生产企业100多家，生产能力超过35万吨，2007年全国真空镀铝膜总产量约30万吨，年产值超过70亿元。全国共拥有各种型号进口镀铝机约70多台，国产大型号的镀铝机也有约100多台。
由于 行业 规模总量持续增长，出现了一些盲目投资的迹象， 行业 竞争出现无序状态，企业经济效益急剧下降。恶性竞争导致 行业 产品质量下滑，劣质产品不断冲击市场，严重影响着国防、工业、农业的发展和人民群众的生命财产安全。
第二节 PET镀铝膜制造 行业 发展取得的突出成绩
镀铝膜由于具有良好的阻隔性能和金属光泽的漂亮外观，近几年在软包装应用领域得到快速发展，并逐步取代塑-塑复合各种软包装材料。
第三节 PET镀铝膜制造 行业 技术发展现状 分析
一、新技术应用情况
真空镀铝膜包装材料是～种高档的包装材料。随着产品对包装材料品质要求的不断提高，近年出现了一种新型的幻彩激光彩色镀铝膜包装。
彩色PET镀铝膜袋是目前国际上非常流行的礼品包装材料。其外层为彩色镀铝膜。该膜采用高真空蒸镀技术。具有亮丽的金属光泽。优异的气体和光线阻隔性以及良好的防潮。耐热。耐剌穿性能;对印刷。复合亦具有优良的适应性.内层透明膜具有良好的热封性。可确保封边的牢固度。一般情况下。彩色镀铝袋在袋口带有自粘条或易撕条以方便包装。该袋质量上乘。色朦彩鲜艳。广泛应用于各种礼品。工艺品的包装以及其他有环保要求的 行业 。
二、主要 技术工艺 特点或流程
最常用的加工方法当数真空镀铝法，就是在高真空状态下通过高温将金属铝融化蒸发，使铝的蒸汽沉淀堆积到塑料薄膜表面上，从而使塑料薄膜表面具有金属光泽。由于它既具有塑料薄膜的特性，又具有金属的特性，是一种廉价美观、性能优良、实用性强的包装材料。
1、对基材的要求
真空镀铝要求基材表面清洁光滑、平整、厚度均匀；
挺度和摩擦系数适当；
表面润湿张力大于38dyn／cm；
热性能好，经得起蒸发源的热辐射和冷凝热的作用；
基材含水量低于0.1%。
2、对设备的要求
真空系统的极限真空度要求达10pa－3pa，且不断工作，将膜卷放出的气体抽出；
抽真空时间小于20min；
收、放卷张力恒定；
冷却系统的工作温度在－15℃～35℃范围，制冷时间小于25min；
膜卷收卷平整。
3、工艺要求
真空度不得低于10Pa－3Pa，以免出现褐色条纹或铝层厚度不均现象；
控制好系统张力；开启冷却系统，避免薄膜出现热变形；
匹配好卷取速度（200m－350m／min）、送铝速度（0.4m－1.0m／min，φ2mm铝丝）及蒸发舟加热电流，以获得要求的铝层厚度。可预先在薄膜涂布一定量的底胶，如聚丙烯酸类树脂，充分干燥后经真空镀铝，可提高铝层厚度和薄膜与铝层的结合力。
4、工艺流程

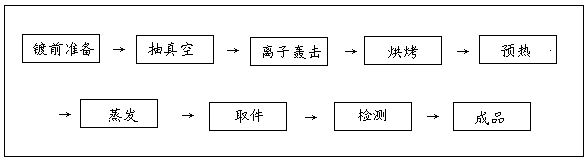

真空喷镀工艺流程
第四节 国内PET镀铝膜制造 行业 与国外的差距
目前，国内外PET镀铝膜常见质量问题有：薄膜表面出现褐色条纹；镀铝时薄膜出现孔洞；镀铝时薄膜出现拉伸现象；薄膜表面有线条和毛纹；复卷时发现薄膜表面大面积脱铝氧化。但国外产品的质量的整体水平高于国内。我国镀铝膜制造业起步较晚，虽然取得了较快的发展，但在生产设备、 技术工艺 等方面与国外还有一定的差距。
我国PET镀铝膜生产企业的主要设备大多是从国外引进的，如各种镀铝机，其供应商主要来自德国莱宝、德国应用薄膜、英国GVE、意大利伽利略、美国大力、日本真空等公司。国内也生产大型号的镀铝机，但各方面性能还有一定的差距。
在基材表面蒸镀铝的方法有直接蒸镀法和转移法两种。
直接蒸镀法是被镇基材直接通过真空镀膜机，将金属铝蒸镀在基材表面而形成镀铝薄膜。直接蒸镀法对基材的要求较高，尤其是要形成表面光亮的金属膜，必须要求基材具有较好的表面平滑度。直接蒸镀法对基材有较大的局限性，它主要适合于蒸镀塑料薄膜。
转移法是借助载体膜（真空镀铝膜）将金属铝层转移到基材的表面而形成镀铝薄膜。转移法是在直接蒸镀法的基础上发展起来的新工艺，它克服了直接蒸镀法对基材要求的局限性，尤其适合于在各种纸及纸板上进行镀铝，也可用于塑料薄膜的镀铝。目前国外已将转移法应用到布、纤维、皮革等基材的镀铝产品上。我国主要采用转移法生产镀铝纸。
第五节 PET镀铝膜制造 行业 发展存在的问题及解决策略
一、存在问题
1、我国PET镀铝膜在法规建设上，无论在管理观念转变、还是在管理方式和管理手段方面还没有与国际接轨，不太适应市场经济的要求。
2、与国外企业进入中国市场相比，我国多数PET镀铝膜制造企业极其缺乏在全球范围内配置资源和进行全球范围内营销的国际化经营能力。
3、企业普遍缺乏真正能够了解本 行业 国内外市场情况，具有一定战略思想高度，懂经营会管理的现代企业领导人。
4、企业普遍缺乏核心能力，如现代化管理能力、营销能力、应变能力、组织创新和技术创新能力、信息采集处理能力等。
5、我国PET镀铝膜制造业整体结构、企业规模结构和装备状况都不太合理，大多数国企制造装备、工艺水平比较落后，大而不强，小而不专，PET镀铝膜制造 行业 没有实现真正意义上的整合。
二、解决策略
根据本企业的特点和优势切实做好产品定位。企业生产一种产品就应该在规格、质量、数量和档次及销售上专业化和品牌化，这样才能满足不同的需求，不丢失销售市场。
必须搞好科研工作和技术储备，不断地进行基础 研究 ，搞好科研人员和技术工人的培养，使新产品的开发和生产得以保障，使企业得以可持续发展。另外，还要充分利用国家扩大内需之机，抓住与之配套的下游制品的开发和研制，为企业在今后几年内拓展新的销售市场。
走技术创新之路，以企业为主体的创新行为，也是目前我国工业化阶段转变经济增长方式的重要举措，是工业和企业持续发展的基础。在经济全球化和国际竞争日趋激烈的新形势下，我国PET镀铝膜 行业 应加强技术创新，加快结构调整、提高国际竞争力，实现持续发展是必然选择。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
