第一节 产品技术发展现状
LED车灯的优势主要有以下七点：
一、单色性好、色彩鲜艳丰富。颜色饱和度达到130%全彩色，使灯光更加清晰柔和。
二、寿命长、抗震性好。LED是半导体元件，与白炽灯不同，没有玻璃、钨丝等易损可动部件，故障极低，可以免维修。
三、点亮无延迟，响应时间快。LED的启动时间仅为几十纳秒，启动时间较白炽灯泡大大缩短，这样便给司机留下了更多的反应时间。
四、高效率、低能耗。LED光源不需要滤色就能直接产生汽车灯具需要的红色、琥珀色等颜色，无损耗，电能利用率高达80%以上。
五、体积小、重量轻。利用其特点可设计又薄、又轻、又紧凑的各种式样的灯具，给汽车造型设计提供空间。
六、绿色照明光源。LED光谱中单色性好，没有多余红外、紫外等光谱，不含汞有害物质，热量、辐射很少。七、单个LED的光通量小。目前单个LED的光通量 研究 水平可达120lm/W，产品水平≤60lm/W，而且大功率的LED往往要增加尺寸很大的散热器，所以LED光源一般采用LED阵列设计方法。
目前影响LED车灯发展的除了价格方面的问题之外，产品技术性能方面面临的难题仍需要攻克。比如，就单个光源而言，LED的光照强度仍显不足。而单点不够亮就难以达成下述如意盘算：削减构成组合灯具的LED光源数目将有助于缩小汽车灯具的占用空间且易于灵活布置，并可简化照明系统的布线和安装以及降低生产成本。
另外LED的热管理是个大难题。即使较小的热量要集中到芯片大小的器件上去传导和发散，因装置的热容量小也会引起LED温度的骤升。LED的工作温度必须保持在150℃以下的范围。对该散热问题的一种解决方案是：在一个灯具中使用数目较多的LED发光元件，让单件的发热量较小，再把它们布置在较大的空间内使其易于散热。这就是小糸车灯在为丰田的凌志LS600h配套前照灯时所采用的手法。
第二节 产品工艺特点或流程
LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED。
LED的核心发光部分是由p型和n型半导体构成的pn结管芯，当注入pn结的少数载流子与多数载流子复合时，就会发出可见光，紫外光或近红外光。但pn结区发出的光子是非定向的，即向各个方向发射有相同的几率，因此，并不是管芯产生的所有光都可以释放出来，这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料，应用要求提高LED的内、外部量子效率。常规Φ5mm型LED封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上，管芯的正极通过球形接触点与金丝，键合为内引线与一条管脚相连，负极通过反射杯和引线架的另一管脚相连，然后其顶部用环氧树脂包封。反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。顶部包封的环氧树脂做成一定形状，有这样几种作用：保护管芯等不受外界侵蚀；采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，控制光的发散角；管芯折射率与空气折射率相关太大，致使管芯内部的全反射临界角很小，其有源层产生的光只有小部分被取出，大部分易在管芯内部经多次反射而被吸收，易发生全反射导致过多光损失，选用相应折射率的环氧树脂作过渡，提高管芯的光出射效率。用作构成管壳的环氧树脂须具有耐湿性，绝缘性，机械强度，对管芯发出光的折射率和透射率高。选择不同折射率的封装材料，封装几何形状对光子逸出效率的影响是不同的，发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。若采用尖形树脂透镜，可使光集中到LED的轴线方向，相应的视角较小；如果顶部的树脂透镜为圆形或平面型，其相应视角将增大。
一般情况下，LED的发光波长随温度变化为0.2-0.3nm／℃，光谱宽度随之增加，影响颜色鲜艳度。另外，当正向电流流经pn结，发热性损耗使结区产生温升，在室温附近，温度每升高1℃，LED的发光强度会相应地减少1％左右，封装散热；时保持色纯度与发光强度非常重要，以往多采用减少其驱动电流的办法，降低结温，多数LED的驱动电流限制在20mA左右。但是，LED的光输出会随电流的增大而增加，目前，很多功率型LED的驱动电流可以达到70mA、100mA甚至1A级，需要改进封装结构，全新的LED封装设计理念和低热阻封装结构及技术，改善热特性。例如，采用大面积芯片倒装结构，选用导热性能好的银胶，增大金属支架的表面积，焊料凸点的硅载体直接装在热沉上等方法。此外，在应用设计中，PCB线路板等的热设计、导热性能也十分重要。
进入21世纪后，LED的高效化、超高亮度化、全色化不断发展创新，红、橙LED光效已达到100Im／W，绿LED为501m／W，单只LED的光通量也达到数十Im。LED芯片和封装不再沿龚传统的设计理念与制造生产模式，在增加芯片的光输出方面，研发不仅仅限于改变材料内杂质数量，晶格缺陷和位错来提高内部效率，同时，如何改善管芯及封装内部结构，增强LED内部产生光子出射的几率，提高光效，解决散热，取光和热沉优化设计，改进光学性能，加速表面贴装化SMD进程更是产业界研发的主流方向。
1、产品封装结构类型
自上世纪九十年代以来，LED芯片及材料制作技术的研发取得多项突破，透明衬底梯形结构、纹理表面结构、芯片倒装结构，商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的LED产品相继问市，2000年开始在低、中光通量的特殊照明中获得应用。LED的上、中游产业受到前所未有的重视，进一步推动下游的封装技术及产业发展，采用不同封装结构形式与尺寸，不同发光颜色的管芯及其双色、或三色组合方式，可生产出多种系列，品种、规格的产品。
LED产品封装结构的类型也有根据发光颜色、芯片材料、发光亮度、尺寸大小等情况特征来分类的。单个管芯一般构成点光源，多个管芯组装一般可构成面光源和线光源，作信息、状态指示及显示用，发光显示器也是用多个管芯，通过管芯的适当连接(包括串联和并联)与合适的光学结构组合而成的，构成发光显示器的发光段和发光点。表面贴装LED可逐渐替代引脚式LED，应用设计更灵活，已在LED显示市场中占有一定的份额，有加速发展趋势。固体照明光源有部分产品上市，成为今后LED的中、长期发展方向。
2、引脚式封装
LED脚式封装采用引线架作各种封装外型的引脚，是最先研发成功投放市场的封装结构，品种数量繁多，技术成熟度较高，封装内结构与反射层仍在不断改进。标准LED被大多数客户认为是目前显示 行业 中最方便、最经济的解决方案，典型的传统LED安置在能承受0.1W输入功率的包封内，其90％的热量是由负极的引脚架散发至PCB板，再散发到空气中，如何降低工作时pn结的温升是封装与应用必须考虑的。包封材料多采用高温固化环氧树脂，其光性能优良，工艺适应性好，产品可*性高，可做成有色透明或无色透明和有色散射或无色散射的透镜封装，不同的透镜形状构成多种外形及尺寸，例如，圆形按直径分为Φ2mm、Φ3mm、Φ4.4mm、Φ5mm、Φ7mm等数种，环氧树脂的不同组份可产生不同的发光效果。花色点光源有多种不同的封装结构：陶瓷底座环氧树脂封装具有较好的工作温度性能，引脚可弯曲成所需形状，体积小；金属底座塑料反射罩式封装是一种节能指示灯，适作电源指示用；闪烁式将CMOS振荡电路芯片与LED管芯组合封装，可自行产生较强视觉冲击的闪烁光；双色型由两种不同发光颜色的管芯组成，封装在同一环氧树脂透镜中，除双色外还可获得第三种的混合色，在大屏幕显示系统中的应用极为广泛，并可封装组成双色显示器件；电压型将恒流源芯片与LED管芯组合封装，可直接替代5—24V的各种电压指示灯。面光源是多个LED管芯粘结在微型PCB板的规定位置上，采用塑料反射框罩并灌封环氧树脂而形成，PCB板的不同设计确定外引线排列和连接方式，有双列直插与单列直插等结构形式。点、面光源现已开发出数百种封装外形及尺寸，供市场及客户适用。
半导体pn结的电致发光机理决定LED不可能产生具有连续光谱的白光，同时单只LED也不可能产生两种以上的高亮度单色光，只能在封装时借助荧光物质，蓝或紫外LED管芯上涂敷荧光粉，间接产生宽带光谱，合成白光；或采用几种(两种或三种、多种)发不同色光的管芯封装在一个组件外壳内，通过色光的混合构成白光LED。这两种方法都取得实用化，日本2000年生产白光LED达1亿只，发展成一类稳定地发白光的产品，并将多只白光LED设计组装成对光通量要求不高，以局部装饰作用为主，追求新潮的电光源。
3、表面贴装封装
在2002年，表面贴装封装的LED(SMDLED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向SMD符合整个电子 行业 发展大趋势，很多生产厂商推出此类产品。
早期的SMDLED大多采用带透明塑料体的SOT-23改进型，外形尺寸3.04×1.11mm，卷盘式容器编带包装。在SOT-23基础上，研发出带透镜的高亮度SMD的SLM-125系列，SLM-245系列LED，前者为单色发光，后者为双色或三色发光。近些年，SMDLED成为一个发展热点，很好地解决了亮度、视角、平整度、可*性、一致性等问题，采用更轻的PCB板和反射层材料，在显示反射层需要填充的环氧树脂更少，并去除较重的碳钢材料引脚，通过缩小尺寸，降低重量，可轻易地将产品重量减轻一半，最终使应用更趋完美，尤其适合户内，半户外全彩显示屏应用。
焊盘是其散热的重要渠道，厂商提供的SMDLED的数据都是以4.0×4.0mm的焊盘为基础的，采用回流焊可设计成焊盘与引脚相等。超高亮度LED产品可采用PLCC(塑封带引线片式载体)-2封装，外形尺寸为3.0×2.8mm，通过独特方法装配高亮度管芯，产品热阻为400K／W，可按CECC方式焊接，其发光强度在50mA驱动电流下达1250mcd。七段式的一位、两位、三位和四位数码SMDLED显示器件的字符高度为5.08-12.7mm，显示尺寸选择范围宽。PLCC封装避免了引脚七段数码显示器所需的手工插入与引脚对齐工序，符合自动拾取—贴装设备的生产要求，应用设计空间灵活，显示鲜艳清晰。多色PLCC封装带有一个外部反射器，可简便地与发光管或光导相结合，用反射型替代目前的透射型光学设计，为大范围区域提供统一的照明，研发在3.5V、1A驱动条件下工作的功率型SMDLED封装。
4、功率型封装
LED芯片及封装向大功率方向发展，在大电流下产生比Φ5mmLED大10-20倍的光通量，必须采用有效的散热与不劣化的封装材料解决光衰问题，因此，管壳及封装也是其关键技术，能承受数W功率的LED封装已出现。5W系列白、绿、蓝绿、蓝的功率型LED从2003年初开始供货，白光LED光输出达1871m，光效44.31m／W绿光衰问题，开发出可承受10W功率的LED，大面积管；匕尺寸为2.5×2.5mm，可在5A电流下工作，光输出达2001m，作为固体照明光源有很大发展空间。
Luxeon系列功率LED是将A1GalnN功率型倒装管芯倒装焊接在具有焊料凸点的硅载体上，然后把完成倒装焊接的硅载体装入热沉与管壳中，键合引线进行封装。这种封装对于取光效率，散热性能，加大工作电流密度的设计都是最佳的。其主要特点：热阻低，一般仅为14℃／W，只有常规LED的1／10；可靠性高，封装内部填充稳定的柔性胶凝体，在-40-120℃范围，不会因温度骤变产生的内应力，使金丝与引线框架断开，并防止环氧树脂透镜变黄，引线框架也不会因氧化而玷污；反射杯和透镜的最佳设计使辐射图样可控和光学效率最高。另外，其输出光功率，外量子效率等性能优异，将LED固体光源发展到一个新水平。
Norlux系列功率LED的封装结构为六角形铝板作底座(使其不导电)的多芯片组合，底座直径31.75mm，发光区位于其中心部位，直径约(0.375×25.4)mm，可容纳40只LED管芯，铝板同时作为热衬。管芯的键合引线通过底座上制作的两个接触点与正、负极连接，根据所需输出光功率的大小来确定底座上排列管芯的数目，可组合封装的超高亮度的AlGaInN和AlGaInP管芯，其发射光分别为单色，彩色或合成的白色，最后用高折射率的材料按光学设计形状进行包封。这种封装采用常规管芯高密度组合封装，取光效率高，热阻低，较好地保护管芯与键合引线，在大电流下有较高的光输出功率，也是一种有发展前景的LED固体光源。
在应用中，可将已封装产品组装在一个带有铝夹层的金属芯PCB板上，形成功率密度LED，PCB板作为器件电极连接的布线之用，铝芯夹层则可作热衬使用，获得较高的发光通量和光电转换效率。此外，封装好的SMDLED体积很小，可灵活地组合起来，构成模块型、导光板型、聚光型、反射型等多姿多彩的照明光源。
功率型LED的热特性直接影响到LED的工作温度、发光效率、发光波长、使用寿命等，因此，对功率型LED芯片的封装设计、制造技术更显得尤为重要。

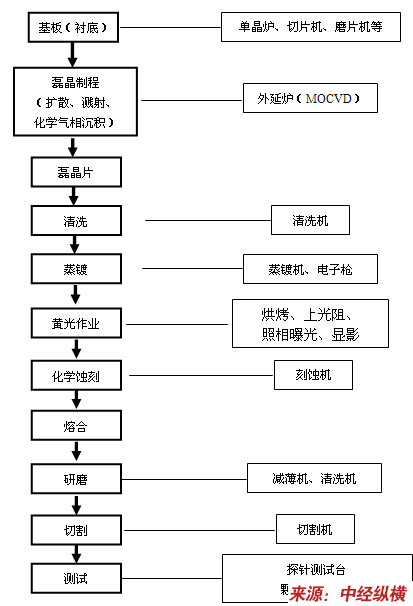

LED工艺流程图
第三节 国内外技术未来发展趋势 分析
近两年的汽车设计中，LED车灯的使用越来越多，在给汽车外观增加现代感的同时，也为更多人所熟悉。新一代奥迪A4的前灯组中就增加了LED车灯的元素，彰显时尚的同时也预示LED车灯的使用是奥迪未来设计的一大趋势。但目前对大多数车型而言，LED车灯仍多数使用在汽车尾灯上，而在前大灯、转向灯上的使用仍然非常少，其间还存在若干关键技术问题有待攻克。
先来说说LED车灯的优势。LED是发光二极管的英文缩写，它是一种固态半导体，可直接把电转化为光。其具有可靠性强、使用寿命长、每瓦流明高、响应速度快等优点。LED预期使用寿命为5万小时，而卤钨灯为2万小时，普通白炽灯为3000小时;它结构坚固，不易受震动影响，相同电能可产生更多的光输出;当车辆速度为125km/h(即35米秒时)，反应迅速的LED刹车灯可提早约8米发出刹车警告，有效避免事故。
但一些尚难妥善解决的问题制约了LED车灯的发展。关键问题与最大挑战是LED的自热问题，LED的多数电能均转化成传导热而不是辐射热，并不能很好地进行车内照明，更重要的是传导热导致LED半导体温度过高，很容易损坏;同时LED车灯的流明并没有随电流同倍增长，即用电多也不一定会亮得更明显;而LED发光具有明显的方向性，照射广度不够;外界环境温度对LED灯的影响同样巨大，所以对它的热管理是最根本需要解决的问题，这涉及对电流元器件，尤其是热敏电阻器的控制与管理，电流的线性控制是LED能否正常并安全工作的关键。LED会随温度与电流的变化而改变颜色，可能影响夜视效果和距离判断;电流频率甚至可能导致光线频繁闪烁。同时，大部分国家与汽车照明相关的法律对LED车灯并没有太多的支持，也限制了它的发展。
毋庸置疑，采用高亮度LED照明将成为未来汽车的重要发展方向之一，彻底解决目前存在于技术等方面的难关后，LED终将在汽车照明上得到广泛的应用。
