橡胶履带行业环境分析(可行性报告范文)

第一节 我国经济发展环境 分析

一、2008年中国经济发展环境 分析

（一）2008年我国经济运行 分析

1、GDP增长 分析

初步核算，全年国内生产总值300670亿元，比上年增长9.0%。分产业看，第一产业增加值34000亿元，增长5.5%；第二产业增加值146183亿元，增长9.3%；第三产业增加值120487亿元，增长9.5%。第一产业增加值占国内生产总值的比重为11.3%，比上年上升0.2个百分点；第二产业增加值比重为48.6%，上升0.1个百分点；第三产业增加值比重为40.1%，下降0.3个百分点。

2004-2008年国内生产总值及其增长速度

2、投资保持较快增长，投资结构有所改善。

全年全社会固定资产投资172291亿元，比上年增长25.5%。分城乡看，城镇投资148167亿元，增长26.1%；农村投资24124亿元，增长21.5%。分地区看，东部地区投资87412亿元，比上年增长20.9%；中部地区投资45384亿元，增长32.6%；西部地区投资35839亿元，增长26.9%。

2004-2008年固定资产投资及其增长速度

在城镇投资中，第一产业投资2256亿元，比上年增长54.5%；第二产业投资65036亿元，增长28.0%；第三产业投资80875亿元，增长24.1%。

（二）2008年中国经济受全球金融危机影响 分析

次贷危机演变示意图

1、由于中国国际收支的资本项目还未完全开放、资产证券化的规模还处于初级阶段、中国有大量外汇储备，这些因素是中国免于受到此次金融危机的严重冲击；

2、但是，中国金融资产在美国的实际损失预计也是巨大的，具体数字有待今后的时间来检验和消化；（如中投对大摩、黑石、货币基金的投资损失惨重，各大银行持有的次贷及雷曼债券损失也将是巨大的，这从平安90%的巨大投资损失可以看到）

3、中国虽然没有在金融上遭受严重危机的冲击，但全球金融危机及经济衰退的影响对中国的冲击和考验也是严峻的。在全球经济一体化和国际分工高度化、中国长期以来用外需来支持经济的发展模式等，都决定了中国不可能再一枝独秀。

4、世界巨头的危机靠他们自己是无法消化的，例如美国7000亿美金的救市资金肯定不会自己全部买单，中国势必会成为最终的买单一族，只是买单多少的问题而已；

5、中国虽然采取了一系列的举措，试图用启动强大的内需来化解此次外需不足造成的经济影响，但为时太晚，长期的外需拉动型经济岂是短期内可以改变的。而且中国面临着通胀、通缩、滞胀的三重威胁，势必使中国的政策制定较为艰难，只能两权相害取其轻。但是，现在消费者的心理预期已经改变，即使连续降息也难以在短期拉动内需，经济发展速度的放缓甚至短期衰退都是可能的。

近期公布的刺激经济的政策一览表

二、中国政府的宏观经济方向的转变

继美国、欧元区、日本等西方主要经济体确认经济陷入衰退之后，国际货币基金组织发表报告称，08、09两年中国经济增速仍有望达到9.7％和9.3％。尽管出口增长放缓，但受投资和消费稳定增长推动，中国经济仍将保持活力。

在经受国际金融海啸冲击和国内特大自然灾害影响的大背景下，中国作为外贸依存度超过60％的国家，能够保持经济平稳较快发展，足以说明国家一系列宏观调控政策的调整及时有效。

面对错综复杂的国内外形势，一年来，中国宏观调控政策经历了迅速而大幅度的调整：从“双防”转向“一保一控”，再转向“保增长、扩内需”。

1、年初“双防”政策：确保经济可持续发展

08年年初，中国经济已连续5年以高于10％的速度加速增长，并在2006年突破11％，去年达到11.9％，经济增长有由偏快转为过热的风险。

为消除经济运行面临的风险和存在的不健康、不稳定因素，去年12月初召开的中央经济工作会议确定了2008年的宏观调控任务：防止经济增长由偏快转为过热、防止价格由结构性上涨演变为明显通货膨胀。

正是着眼于“双防”的目标，我国实施了稳健的财政政策和从紧的货币政策，财政支出要重点用于加强经济社会发展的薄弱环节，着力促进结构调整和协调发展。

中国社科院金融 研究 所货币理论货币政策 研究 室主任彭兴韵认为，提出防通胀，就是为了经济的可持续发展。物价水平相对稳定本身就是经济平稳增长和投资稳定的一个外在条件。

由于采取了上述宏观调控措施，中国物价水平从今年5月份开始呈现出涨幅走低的趋势，保证了经济的可持续发展和大局的稳定。

2、年中“一保一控”：保增长抑通胀

08年年初，南方地区出现严重的雨雪冰冻灾害，给中国经济发展带来了不利影响。5月12日，四川汶川发生特大地震，造成人员重大伤亡，基础设施大面积损毁，工农业生产遭受重大损失。

与此同时，大洋彼岸的次贷危机不断加深，对中国出口、金融领域的影响逐步显现，国内许多外向型出口企业经营出现困难，出口持续出现下滑势头。

08半年中国经济增长开始放缓，ＧＤＰ同比增长10.４％，比去年同期回落1.8个百分点；居民消费价格水平上涨7.9％。这表明“防过热”已见效，但物价涨幅较高仍未得到有效控制。

7月25日召开的中央政治局会议明确了下半年经济工作的任务：把保持经济平稳较快发展、控制物价过快上涨作为宏观调控的首要任务，即“一保一控”。

为缓解纺织企业的困难、稳定出口、保障就业，7月31日，财政部等部门宣布自今年8月1日起将部分纺织品、服装的出口退税率由11％提高到13％。

8月初，央行调增了全国商业银行信贷规模，以缓解中小企业融资难和担保难问题。随后，央行又决定从9月16日起下调人民币贷款基准利率和中小金融机构人民币存款准备金率，以解决中小企业流动资金短缺问题。

中国经济前三季度同比增长9.9％，保持了平稳较快发展。对此，国家统计局总经济师姚景源认为，改革开放以来，中国经济年平均增速为9.8％，如果考虑到今年中国经济遇到的前所未有的困难和挑战，这一成绩的取得是来之不易的。

3、“保增长”成为当前宏观调控的首要任务

随着美国次贷危机升级为世界金融危机，西方主要经济体陷入衰退的风险不断加大，国内房地产、钢铁、汽车等重要支柱产业产销大幅度下滑。保证中国经济保持平稳较快增长成为当前宏观调控的首要任务。

10月17日，国务院常务会议指出，采取灵活审慎的宏观经济政策，尽快出台有针对性的财税、信贷、外贸等政策措施，继续保持经济平稳较快增长。

4、此后，国家出台了一揽子保持经济稳定增长的措施：

——为稳定粮食生产，增加农民收入，刺激农村消费，扩大内需。国家发展改革委10月20日宣布，继续加大强农惠农政策力度，其中包括全力组织开展主要农产品收购，较大幅度提高2009年生产的粮食最低收购价格，较大幅度增加对种粮农民的补贴。

——为增加投资，扩大内需，10月21日，国务院常务会议 研究 加强基础设施建设，核准了公路、机场、核电站、抽水蓄能电站等一批建设项目，决定加快南水北调中、东线一期工程建设进度。

同日，为稳定出口，财政部、国家税务总局宣布，从今年11月1日起，适当调高纺织品、服装、玩具等劳动密集型商品和高技术含量、高附加值商品的出口退税率。次日，为改善民生，扩大内需，财政部宣布，将加大资助困难学生、优抚救济、住房保障等方面的支持力度，加大保障民生投入力度，切实保障低收入群众和特殊群体的基本生活。

为稳定房地产市场，财政部、国家税务总局宣布对个人住房交易环节的税收政策作出调整，降低住房交易税费；中国人民银行宣布下调个人住房公积金贷款利率和扩大商业性个人住房贷款利率的下限。

10月25日，温家宝总理表示，中国已经调整了宏观经济政策，把保持经济稳定增长放在了首要位置，同时兼顾抑制通货膨胀和保持国际收支平衡。

5、财政货币政策大转向力保经济平稳增长

随着美欧等主要经济体和中国主要出口市场经济出现衰退，外需不足的问题更加突出，进一步扩大内需就成为中国保持经济平稳较快增长的主要动力所在。

11月9日，国务院常务会议宣布对宏观经济政策进行重大调整，财政政策从“稳健”转为“积极”，货币政策从“从紧”转为“适度宽松”，同时公布了今后两年总额达４万亿元的庞大投资计划，明确要求“出手要快、出拳要重、措施要准、工作要实”。

11月12日，国务院常务会议又决定出台扩大内需、促进增长的四项实施措施。

11月19日，国务院常务会议 研究 确定了促进轻纺工业健康发展的6项政策措施，进一步加大扶持力度，帮助轻纺企业克服困难，渡过难关。

6、一周之后，中国人民银行宣布大幅度降息，调整幅度创11年之最。

11月28日，中共中央政治局召开会议，提出要把保持经济平稳较快发展作为明年经济工作的首要任务。

12月3日，国务院常务会议又部署了金融促进经济发展的9项政策措施。

最近一段时间以来，中国各地区、各部门均快速启动和实施扩大内需的政策措施。四季度1000亿元中央投资已大体落实到项目，这些项目在今后两年中大约需要４万亿元投资，据发展改革委测算，大体可以每年拉动经济增长1个百分点。

此外，地方政府扩大内需的投资计划相继出台。

第二节 行业 相关政策、法规、标准

一、橡胶制品出口退税下调至5%

财政部、国家税务总局联合发布《关于调低部分商品出口退税率的通知》，其中塑料、橡胶及其制品出口退税率下调至5%。

塑料、橡胶及其制品出口退税率原为13%，将从2007年7月1日起改为5%。业内人士预计，这对相关企业的利润有一定影响。

此次出口退税率下调的产品还包括：部分化学品、箱包、鞋帽、雨伞、羽毛制品和粘胶纤维等。以上商品出口退税率调整自2007年7月1日起执行。具体执行时间，以海关出口货物报关单（出口退税专用）上注明的出口日期为准。

二、《GBT20786-2006橡胶履带》标准

1、范围

本标准规定了橡胶履带的定义、产品结构、分类与标记、要求，试验方法、柱验规则、包装、标志．运输与贮存．本标准适用于由橡胶与金属或纤维材料复合而成的，主要用于农业机械、工程机械和运输车辆等行走部分的橡胶履带。

2、规范性引用文件

下列义什中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而．鼓励根据本标准达成协议的各方 研究 是否可使用这些文件的最新版本．凡是不注日期的引用文件，其虽新版本适用于本标准。

GB／T528硫化橡胶或热塑性橡胶拉仲应力应变忙能的测定（GB／T528—1998.eqvISO37：1994）

GB／T529硫化橡胶戍热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）（GB／T529—1999，eqvISO34—1：1994）

GB／T531橡胶袖珍硬度计压人硬度试验方法（GB／T5311999，idtISO7618：1989）

GB／T1689硫化橡胶耐磨性能的测定（用阿克隆磨牦机）

GB／T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB／T35122001，cqv1SO188；1998）

GB／T7760硫化橡胶或热塑性橡胶与硬质扳材枯合强度的测定90°剥离法（GB／T7760—2003，ISO831：1997，MOD）

GB／T8398钢丝绳破断拉伸试验方法（GB／T83582006，ISO3108：1974．NEQ）

GB／T16586—1996硫化橡胶与钢丝帘线粘合强度的测定（idtISO5603：1986）

3、术语和定义

下列术语和定义适用于本标准。

3.1橡胶履带rubbertrack

橡胶与金属或纤维材料复合而成的环形橡胶带，主要适用于农业机械、工程机械和运输车辆等的行走部分。

3.2花纹lug

橡胶履带外层所呈现的几何形状．

3.3花纹侧胶oulerrubber

橡胶履带的外侧胶，行走时与地面相对的部分。

3.4轮侧胶innerrubber

橡胶履带的内侧胶，行走时与转轮相对的部分。

3.5芯金coremdlj

橡胶履带中传递动力、导向及横向支撑的部分。

3.6强力层strengthlayer

橡胶履带中承受张力和传递动力的骨架层，通常为钢丝帘线（绳）等材料。

3.7节距pitch

橡胶履带平直部分相邻两芯金的中心距离。

3.8导向角guideobject

橡胶履带行走时起导向作用的凸起部分。

3.9轨道track

限定轮系行走方向的导向角特定部位。

4、产品结构

橡胶履带的断面结构见图1。

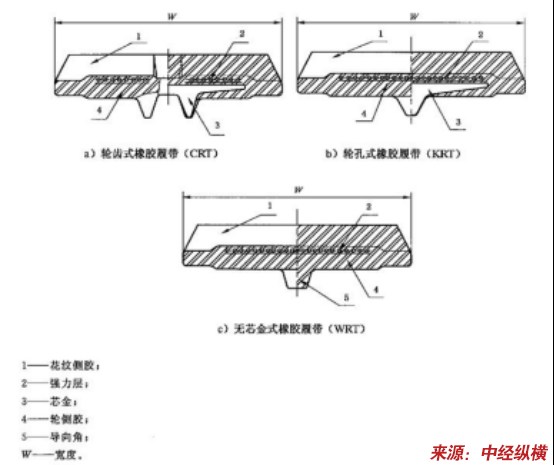

图1 橡胶履带断面结构图

5、分类与标记

5.1分类

橡胶履带按驱动方式分为以下三类：

轮齿式橡胶履带CRT（可不标注）

轮孔式橡胶履带KRT

无芯金式橡胶履带WRT

5.2标记

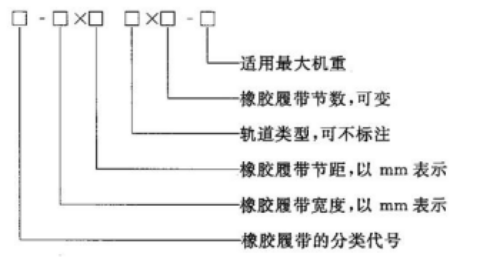

5.2.1标记方法

5.2.2标记示例

CRT—400×72.5A×80—050（400×72.5A×80—050）

CRT代表轮齿式橡胶履带，通常可不标注，等同以上括号内的规格标记；其他类别则必须标注。

400×72.5A×80—050表示履带宽度400mm，节距为72.5mm，轨道为A型，节数为80的橡胶履带，适用机重为5000kg以下的机器。

6、要求

6.1橡胶材料

橡胶履带用胶料物理机械性能指标应符合表1规定

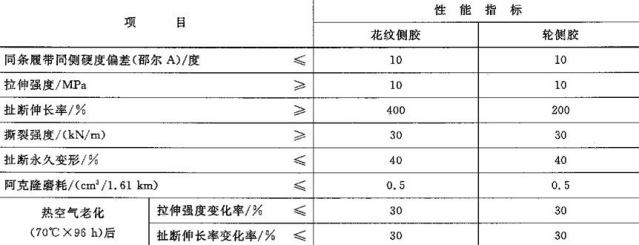

表1 物理机械性能

6.2芯金

6.2.1芯金与橡胶的粘合强度应不小于12kN/m。

6.2.2芯金的抗弯强度

芯金在受弯曲力时，保持弹性变形的最大应力应不小于机重的0.5倍。

6.3钢丝帘线（绳）与橡胶的粘合强度

钢丝帘线（绳）与橡胶的粘合强度应符合表2的规定

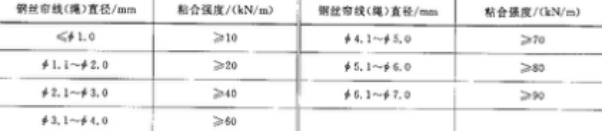

表2 钢丝帘线（绳）与橡胶的粘合强度指标

6.4履带的纵向拉力

6.4.1纵向拉力应大于机重的5倍以上。

6.4.2纵向拉山由下列式子计算：

F＝fc

式中：

F—履带的纵向拉力，单位为牛（N）；

f—单根钢丝帘线（绳）破断力，单位为牛（X）；

c—履带纵向钢丝帘线（绳）的总根数。

6.5外观质量

履带外观质量标准应符合表3规定

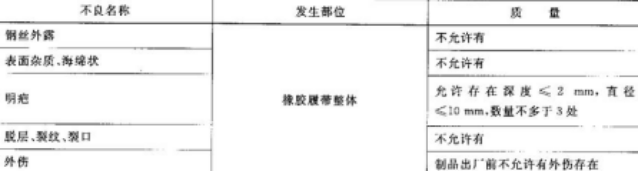

表3 履带外观质量

6.6尺寸公差

橡胶履带尺寸公差应符合表4规定

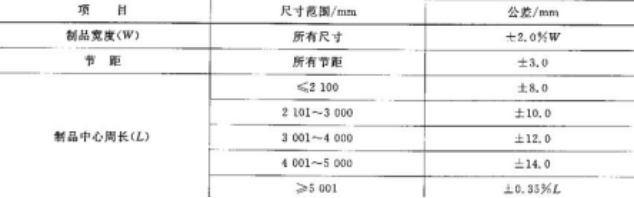

表4 橡胶履带尺寸公差

7、试验方法

7.1橡胶拉伸强度、扯断仰长率的测定校GB／T528的规定进行。

7.2橡胶撕裂强度的测定按GB／T529的规定进行，采用新月形试样。

7.3橡胶硬度的测定按GB／T531的规定进行。

7.4橡胶磨耗减量的测定按GB／T1689的规定进行。

7.5橡胶热空气老化性能的测定按GB／T3518的规定进行。

7.6芯金与橡胶枯合强度的测定按GB／T7760的规定进行，检测试样由半成品制备。

7.7钢丝帘线与橡胶粘强强度的测定技GB／T16586--1996的规定进行。采用方法B，检测试样由半成品制备。

78单报钢丝帘线（绳）破断力的测定按GB/T8358的规定进行。

7.9芯金强力的测定

7.9.1方式：以芯金长度减20mm为跨度，用直径不大于50mm的淬火钢棒为支座．直径不大于20mm的钢棒为压力头。

7.9.2设备：液压式力能试验机。压力头速度（5—10）mm／min。

7.9.3应力值：心金在受弯曲力时，保持弹性变形的最大应力。

7.10橡胶履带外观质量：目视检查，用游标卡尺，钢直尺测量。

7.11橡胶履带尺寸的测量按附录A的规定进行。

8、检验规则

81组批与取样

8.11成品以20000条为一批，每批抽取1条进行外观质量、尺寸的检查；在检测合格的橡胶履带上分别取足够试样进行橡胶物理性能、履带单根钢丝帘线（绳）的拉力、芯金强力的检测；在该批产品生产过程中制备试样进行芯金与橡胶的粘合强度、钢丝帘线（绳）与橡胶的粘合强度的测定。

全年不足20000条的，则以12个月的产量为一批，进行上述各项捡测。

8.1.2试验履带生产完毕后应在主温下停放48h后测量、解剖，试样制备完毕应在标准实验室温度和湿度下停放16h以上。

8.2检验分类

8.2.1出厂检验

橡胶履带出厂前应对外舰质量进行100%检验。

8.2.2型式检验

本标准所列全部技术要求为型式检验项目，通常在下列情况之一时应进行型式检验：

a）新产品投产时的试制定型检验；

b）正式生产后，如结构、设计、材料、工艺、生产装置有较大改变，可能影响产品性能时；

c）产品转厂、停产后恢复生产时；

d）出厂检验结果与上次型式检验有较大差异时；

e）出现重大质量事故时；

f）国家质量监督机构提出进行型式捡验的要求时；

g）顾客有要求时。

在正常情况下，全部项目每年应进行一次检验。

8.3判定规则

检测8.1.1规定的所有项目，各项指标全部符合第6章规定的要求，则为合格品。若6.1、6.2、6.3、6.4规定的性能中有一项指标不合格时，应对该批抽取双倍试样复检，若其中—个试样仍有一项不合格时，则判定该批不合格。

9、标志、包装、运输，贮存、使用

9.1每条橡胶履带都应有标志.其内容包括：规格型号.生产口期、生产／名；标志应清晰地印在内轮侧靠近边缘处，也可按用户要求进行标志。

9.2橡胶履带包装时，通常使用塑料薄膜，并用胶带纸或编织布捆扎牢固，也可按用户的要求进行包装。

9.3橡胶履带在运输过程中，应防止碰伤，则仿制品，应保持制品清洁，不得摔，拖、滚，不得以坚硬物勾、吊、刺划制品。

9.4橡胶履带应在常温下贮存，在运输和贮存时应避免阳光直射或雨雪浸淋，不得与油类、酸碱及有机溶剂接触，远离热源并不得重压。

9.5在遵守9.3、9.4规定的条件下，自出厂之日起一年内产品性能应符合本标准规定。

9.6用户在选择橡胶履带时要与橡较履带生产厂家详细确认具体参数，各种机器设备应配备指定规格的橡胶履带，禁止将橡胶履带随意转用在其他机型上。

免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
