第一节 国内针线套装产业主要技术成果
我国部分企业生产的缝纫线是由纱，通过高温高压工艺，采用环保分散染料，染色而成，而后整理、固色稳定等工序制成缝纫用线。
分散染料是一类水溶性较低的非离子型染料。最早用于醋酯纤维的染色，称为醋纤染料。随着合成纤维的发展，锦纶、涤纶相继出现，尤其是涤纶，由于具有整列度高，纤维空隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料基本上具备这些性能，但由于品种较多，使用时还必须根据加工要求选行选择。
分散染料染色方法，由于聚酯纤维具有疏水性强、结晶和整列度高、纤维微隙小和不易润湿膨化等特性，要使染料以单分子形式顺利进入纤维内部完成对涤纶的染色，按常规方法是难以进行的，因此，需采用比较特殊的染色方法。目前采用的方法有载体法、高温高压法和高温热溶法等三种染色方法。这些方法利用了不同的条件使纤维膨化，纤维分子间的空隙增大，同时加入助剂以提高染料分子的扩散速率，使染料分子不断扩散进入被膨化和增大的纤维空隙，而与纤维由分子间引力和氢键固着，完成对涤纶的染色。由于分散染料在水中的溶解度极低，故要依靠加入染料和溶液中的分散剂组成染液。为防止分散染料及涤纶在高温及碱作用下产生水解，分散染料的染色常需在弱酸性条件下进行。
高温高压染色法是在高温有压力的湿热状态下进行。染料在100℃以内上染速率很慢，即使在沸腾的染浴中染色，上染速率和上染百分率也不高，所以必须加压在2atm（2.02×105Pa）以下，染浴温度可提高到120～130℃，由于温度提高，纤维分子的链段剧烈运动，产生的瞬时孔隙也越多和越大，此时染料分子的扩散也增快，增加了染料向纤维内部的扩散速率，使染色速率加快，直至染料被吸尽而完成染色。
分散染料的高温高压染色方法是一种重要的方法，适合升华牢度低和分子量较小的低温型染料品种。用这类染料染色匀染性好，色泽浓艳，手感良好，织物透芯程度高，适合于小批量、多品种生产，常用于涤棉混纺织物的染色。
分散染料的高温高压染色可在高温高压卷染机和喷射、溢流染色机上进行，适宜于染深浓色泽，染色pH值一般控制在5～6，常用醋酸和磷酸二氢铵来调节pH值。为使染浴保持稳定，染色时尚需加入分散剂和高温匀染剂。
第二节 国外针线套装产业主要技术成果
美推出新型ISOray氟聚合物缝纫线
据报道，美国南卡罗来纳州(SC)的Shakespeare公司开发并生产了一种新型缝纫线，它能经受UV线的长期照射和各类化学品的侵蚀，其商品名称为ISOray。Shakespeare公司可供的ISOray纫缝线规格为0.003吋(0.078mm)，即50旦，或更大一些。
ISOray纫缝线由氟聚合物制成，它经UV线长期照射后，其强度仍能保持不变，其耐UV线性能优于尼龙和PET，与PTFE类似，这一点对在室外长期使用帐篷和遮阳棚等纺织品至关重要。ISOray能抵御氯水混合物，过氧化物及其它化学品溶液的侵蚀；某些在室外使用的纺织品常出现霉变，要用化学品溶液清洗，在此情况下，ISOray的性能仍保持不变。此外，它吸湿率低，去污能力强（表面能低），可在各种PH环境中使用。它在室外使用寿命可达十年以上。
ISOray纫缝线是透明的，不论纺织品的色泽（如白色，红色，绿色，棕色，黑色或有各种条纹）和结构如何，都可使用，无须另行配色。其用途广泛，除上述帐篷和遮阳棚外，还可用于船上复盖物，高尔夫球场用品，伞，旗帜及标签等。
第三节 针线套装产业技术 研究 热点
随着技术的发展，缝纫针的生产 技术工艺 以及缝纫线的生产、染色 技术工艺 较为成熟。关于针线套装产业的技术 研究 ，主要集中于针线的包装。以下简单列举部分相关专利。

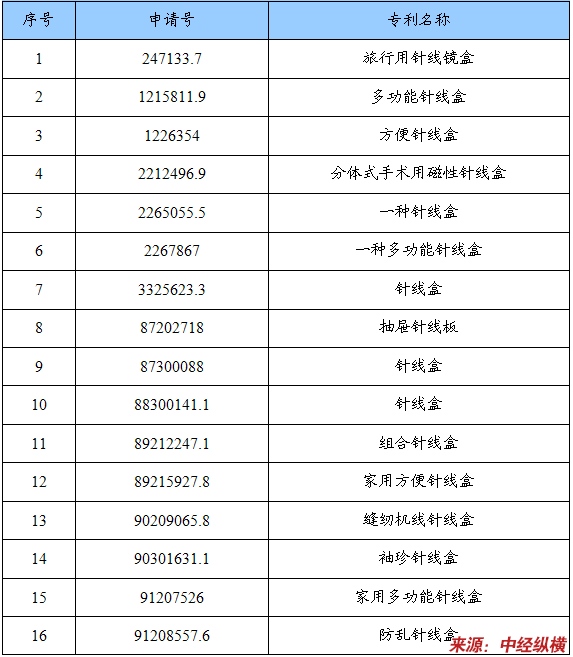

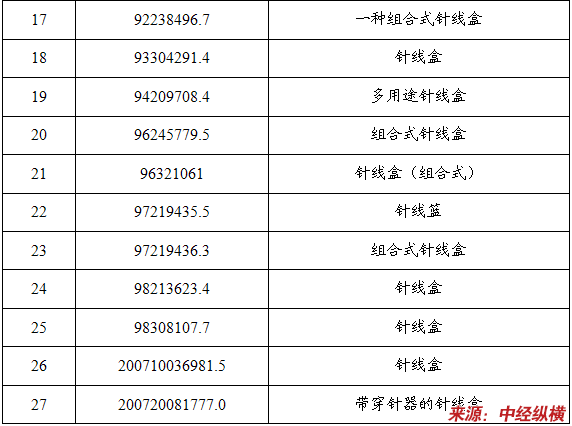

关于针线包装的专利情况
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
