第一节 产品技术发展现状
CNG加气机是一个售气计量系统，包括：微机控制器、显示器、键盘、流量计、安全阀、加气枪、高压管路等部分。加气机的计量仪表是其核心部件，目前，多采用高质量的CNG专用质量流量计、容积式流量计或涡轮流量计，如郑州燃气集团使用的加气机为德国E+H生产的promass60型质量流量计和丹麦Danfoss生产的massflo质量流量计，使用较为普遍的还有Fisher-Rosemount公司、Micromotion公司、Krohne公司、Foxboro公司等著名厂商的产品。
目前国内大大小小的加气机设备制造厂商至少有20家，国内的CNG加气机生产企业通过引进消化，加气机的性能正稳步提高：整机采用防爆设计；大多采用高压型数字质量流量计（精度2‰）作为核心部件，避免了各种因素造成的队加气机的精度（征集井度5‰）及稳定性的影响；采用双CPU控制的操作显示、打印系统，为用户提供友好的操作界面——能进行手动加气、设定金额加气，并将所有参数看作单面屏幕显示（单枪加气机）或双面屏幕显示（双枪加气机），并可打印出结果；内定参数的设定具有密码保护，设置和修改灵活且安全可靠；配备的安全联动系统具有安全连锁功能和过压保护功能，软件控制三组阀实现高、中、低、压下切换加气，这些创新设计可确保在正常状态或故障情况下，人、机、站的安全性和可靠性；通常采用微电脑控制。
北京长空CNG加油机的技术参数
| 项目 | 具体参数 |
| 型号 | JQD3S-40D JQD3S-40E JQ3S-40L |
| 计量准确度 | +_0.5% |
| 额定工作压力 | 20MPa |
| 允许工作压力 | 25MPa |
| 流量范围 | 40系列加气机：6~40N立方米/min |
| 子站车专用加气机：6~80N立方米/min | |
| 电源 | 220v+_20% 50hz +_ 1hz |
| 单价设置范围 | 0.01~99.99元 |
| 单次计量范围 | 0~9999.99 m3kg |
| 累计计量范围 | 0~999999.99m3kg |
| 预置范围 | 1~9999m3kg |
| 整机尺寸 | 1160*590*2175mm(双枪) 800*590*2000mm(单枪） |
| 整机重量 | 单枪150 kg 双抢250kg |
| 防爆等级 | Exlb(lb)dme11BT4 |
第二节 产品工艺特点或流程

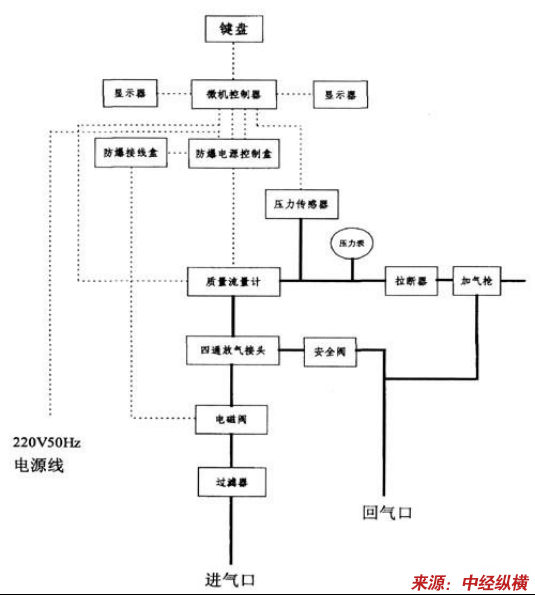

压缩天然气加气机工作原理图
第三节 国内外技术未来发展趋势 分析
CNG作为清洁、高效的汽车新能源，是我国汽车工业今后发展的新方向。CNG自动加气机作为CNG汽车发展所必须的硬件设施，对推动CNG汽车的快速发展有十分重要的作用。CNG电脑测控系统作为CNG流量输出中计量控制、结算显示的重要部分，其功能的完善和准确与否，直接涉及广大用户的根本利益，是整个加气机装置的关键所在，也是未来其技术的重点发展方向之一。

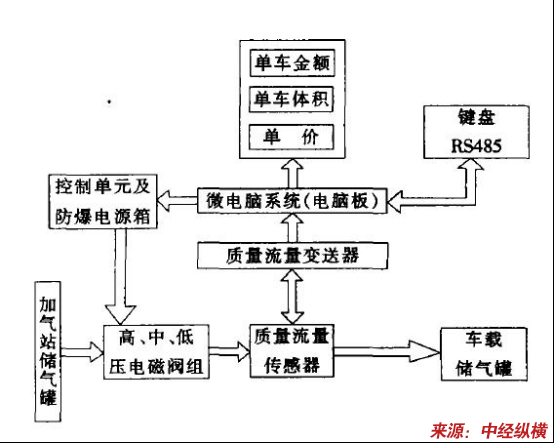

系统原理框图
