第一节 环氧灌封胶的简介
环氧灌封胶是指以环氧树脂为主要成份，添加各类功能性助剂，配合合适的固化剂制作的一类环氧树脂液体封装或灌封材料。（可研报告）
第二节 环氧灌封胶的应用及特点

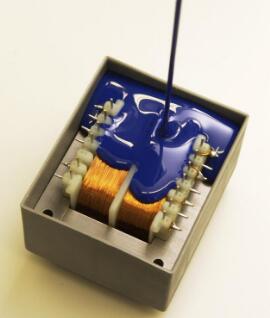

因其环氧树脂的各项性能优越，其环氧树脂灌封胶的用途也是相当广泛：广泛应用于电子零组件如：电子变压器、负离子发生器、模块电源、高压包、水族水泵、继电器、电容、点火线圈、互感器、AC/DC模块、LED、LED模组、AC电容、（立式、卧式、盒式、薄膜）电容、灯饰、电器等各类电子元器件的绝缘灌注、防潮封填等
性能特点：
本品为环保阻燃型环氧树脂灌封AB胶，粘度低、流动性好、容易渗透进产品的间隙中，散热性好；可常温或中温固化，固化速度适中；固化后无气泡、表面平整、有光泽、硬度高；固化物耐酸碱性能好，防潮防水防尘性能佳，耐湿热和大气老化；固化物具有良好的绝缘、抗压、粘接强度高等物理特性。
第三节 环氧灌封胶的种类
按其不同组成来讲主要分为两种，一种为单组份环氧灌封胶；一种为双组份环氧灌封胶。按照颜色可分为透明，黑色和乳白色等，按照混合比例，一般有1:1, 2:1, 3:1及黑色的4:1或5:1等。
单组份环氧灌封胶既应用潜伏性环氧固化剂配合成的一种中温或高温固化的一支品种，其固化条件往往需要加温才能固化，其存储条件一般在常温25度以下或冰箱5度左右保存，相比双组份灌封胶，单组份其耐温性和粘接性方面优于双组份灌封胶，但因为固化条件及保存的局限用得没有双组份那么广泛；

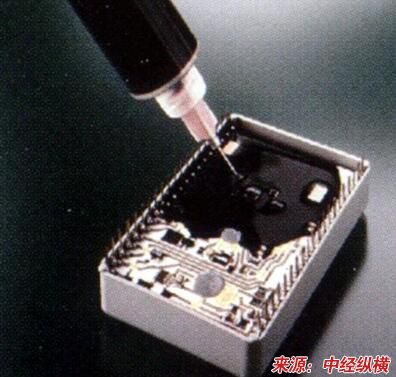

双组份灌封胶其主剂和固化剂分开分装及存放，用前须按特定的比例进行AB混合配比，搅拌均匀后便可进行灌封作业，为其品质更好可在灌封前对胶体进行抽真空处理，脱泡。双组份因其固化剂的不同也分为中高温固化型和常温固化型，也有特殊的其它固化方式。
第四节 环氧灌封胶的注意事项
本品在混合后会开始逐渐固化，其粘稠度会逐渐上升，并会放出部分热量；
混合在一起的胶量越多，其反应就越快，固化速度也会越快，并可能伴随放出大量的热量，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短，混合后的胶液尽量在短时间内使用完；
可使用时间：是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可操作时间之后, 胶液绝对不能使用；
有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用丙酮或酒精擦去，并使用清洁剂清洗干净；
在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。
储存与包装
本品需在通风、阴凉、干燥处密封保存，保质期六个月，过期经试验合格，可继续使用；
包装规格为每组30kg，其中包含主剂25kg/桶、固化剂5kg/桶。
操作常见问题 分析
1.1、胶水不固化，可能原因：固化剂放得太少或放得太多（配比相差很大）、A胶储存时间较长用前未搅拌或未搅拌均匀
1.2、本应为硬胶的胶水固化后是软的，可能原因：胶水配比不正确：如未按重量比配比或偏差较大（固化剂多了或少了都会有可能有此情况）、A胶储存时间较长用前未搅拌或未搅拌均匀
1.3、有些胶水固化了，有些胶水没有固化或固化不完全，可能原因：搅拌不均匀、A胶储存时间较长用前未搅拌或未搅拌均匀
1.4、固化后胶水表面很不平整或气泡很多，可能原因：固化太快、加温固化温度过高、接近或超过操作时间灌封点胶
1.5、固化后胶水表面有油污状，可能原因：灌胶过程有水、过于潮湿、A胶储存时间较长用前未搅拌或未搅拌均匀
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
