第一节 团装模塑料的定义

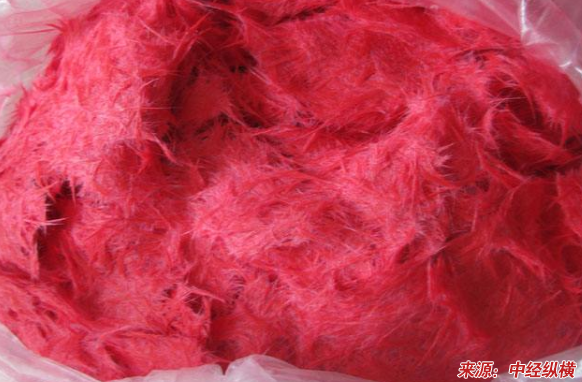

团状模塑料是一种热固性塑料，其中混合了各种惰性填料、纤维增强材料、催化剂、稳定剂和颜料，形成一种用于压塑或注塑的胶粘“油灰状”复合材料。（立项申请）
第二节 团装模塑料的性质

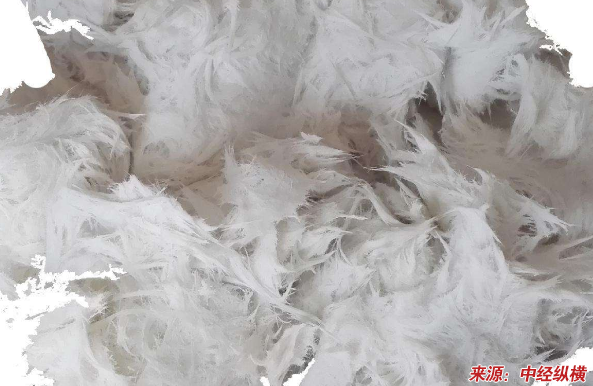

短切玻璃纤维与不饱和聚酯浆料混合而成的团状预浸料。适于采用模压、传递模塑、注塑成型等工艺成型，制得的制品机械性能良好、尺寸稳定性高、表面光洁度好，耐水、耐油、耐蚀性优良，耐热，电性能优良，尤其是耐电弧性可达到190s左右。按配方配成树脂浆料，主要成分同片状模塑料，填料增多，一般不用增稠剂，再将树脂浆料与短切玻璃纤维(长度约3～25mm)充分混合制得。主要用于电器、电机、无线电、仪表，机械制造，化工设备，建筑，交通运输，国防等部门。
⒈一般性能：BMC（DMC）的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。
⒉尺寸稳定性：BMC（DMC）的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC（DMC）具有很高的尺寸稳定性和尺寸精度。温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。
⒊机械强度：BMC（DMC）的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。
⒋耐水和溶剂性：BMC（DMC）对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。BMC（DMC）吸水率低，浸泡一天后绝缘性能仍然很好。
⒌耐热性：BMC（DMC）的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。
⒍耐老化性：BMC（DMC）的耐老化性能很好，在室内可用15~20年，户外暴晒10年后其强度保持率在60%以上。
⒎电性能：BMC（DMC）的耐电弧性最突出，可以达到190秒左右。
⒏低臭气性：BMC（DMC）采用的苯乙烯交联剂在固化后仍会有0.1%的残留，加热时会发出臭味。因此用于食品器具（如微波炉餐具）的BMC（DMC）应选用无残留苯乙烯单体型的UP树脂。
第三节 团装模塑料的注塑成型工艺
1) 料筒温度与模具温度。加工时，要求BMC在料筒温度下，较长时间保持低粘度的流动态，一般料筒温度应能满足BMC的低限值。料筒温度一般分为两段或三段控制，近料斗端较低，近喷嘴端温度较高。一般相差20~60℃，模具温度一般控制在135~185℃。
2) 注射压力。由于BMC的流动性差，固化快，模具结构复杂，故注射压力宜选择较高压力，一般为80~160MPa。
3) 注射速度。注射速度的提高，有助于提高塑件表面质量，缩短固化时间， 但不利于排气，并增加玻纤的取向程度。故应在保证塑件表面质量的前提下采用较低的注射速度，通常为1.8~3.5m/min。
4) 螺杆转速及背压。若采用螺杆式注塑机，在注射BMC时，螺杆对玻纤的损伤较大，为了尽量减少玻纤的损伤，螺杆转速宜选低值，一般为20~50r/ min。而根据BMC的粘度，以采用低背压为宜，一般为1.4~2.0MPa。
5) 成型周期。由于塑件的大小和复杂程度不同，各段的工艺时间也不同， 一般注射时间为2~20s，保温时间为10~20(厚度）。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
