第一节 脱硫 行业 的简介
脱硫,泛指燃烧前脱去燃料中的硫分以及烟道气排放前的去硫过程。是防治大气污染的重要技术措施之一。目前脱硫方法一般有燃烧前、燃烧中和燃烧后脱硫等三种。随着工业的发展和人们生活水平的提高，对能源的渴求也不断增加，燃煤烟气中的SO2 已经成为大气污染的主要原因。减少SO2 污染已成为当今大气环境治理的当务之急。不少烟气脱硫工艺已经在工业中广泛应用，其对各类锅炉和焚烧炉尾气的治理也具有重要的现实意义。（产业 规划 ）
第二节 脱硫 行业 的技术方法
①物理法： 通常用重力分离或磁分离法去除煤分中的硫化铁(黄铁矿)，以此形式存在的硫约占煤中硫分的2/3。②化学法：煤经粉碎后与硫酸铁水溶液混合，在反应器中加热至100～130℃，硫酸铁与黄铁矿反应转化为硫酸亚铁和单体硫，前者氧化后循环使用，后者作为副产品回收。③气化法：煤在1000～1300℃高温下，通过气化剂，使之发生不完全氧化，而成为煤气。煤中硫分在气化时大部分成为硫化氢进入煤气，再用液体吸收或固体吸附等方法脱除。④液化法： 煤的液化有合成法、直接裂解加氢法和热溶加氢法等。在液化过程中，硫分与氢反应生成硫化氢逸出，因此得到高热值、低硫、低灰分燃料。烟道气脱硫有干法和湿法之分。前者使用固体粉末或颗粒为吸附剂，如石灰粉吹入法，活性炭法和活性氧化锰法等。后者用液体为吸收剂，如氨吸收法、石灰石或石灰乳吸收法、氧化镁吸收法、钠 (钾) 吸收法和氧化吸收法等。燃料脱硫可回收硫分、减轻硫氧化物的污染、提高燃料的热值。
第三节 脱硫 行业 的分类
石膏法
石灰石——石膏法脱硫工艺是世界上应用最广泛的一种脱硫技术，日本、德国、美国的火力发电厂采用的烟气脱硫装置约90%采用此工艺。

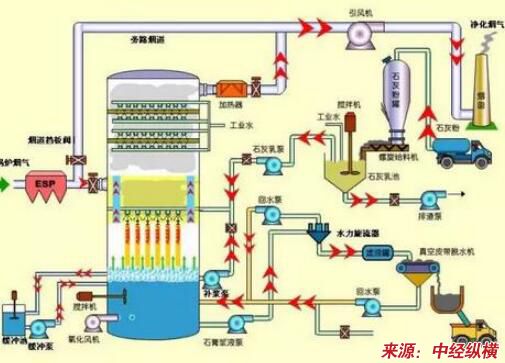

它的工作原理是：将石灰石粉加水制成浆液作为吸收剂泵入吸收塔与烟气充分接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及从塔下部鼓入的空气进行氧化反应生成硫酸钙，硫酸钙达到一定饱和度后，结晶形成二水石膏。经吸收塔排出的石膏浆液经浓缩、脱水，使其含水量小于10%，然后用输送机送至石膏贮仓堆放，脱硫后的烟气经过除雾器除去雾滴，再经过换热器加热升温后，由烟囱排入大气。由于吸收塔内吸收剂浆液通过循环泵反复循环与烟气接触，吸收剂利用率很高，钙硫比较低，脱硫效率可大于95%。
石膏法的优点是工艺成熟、适用于不同容量的机组，应用范围最广，脱硫剂利用充分，脱硫效率可达95%以上，对机组容量无限制。石膏法的脱硫剂来源丰富，价格较低，副产品石膏利用前景较好；不足之处是系统比较复杂，占地面积大，初投资及厂肜电较高，一般需进行废水处理。
鉴于石膏法投资高、占地面积大等特点不利于应用，从而 研究 应用了简易石膏法。简易石膏法的原理与石膏法基本相同，只是将约75%左右的烟气脱硫，脱硫装置效率仍为90%以上，但装置的容量相应减小，并取消烟气加热装置，其余约25%的烟气不经过脱硫装置，而是旁路到烟囱，脱硫后的低温烟气与未经脱硫的高温烟气混合后排放，提高了排烟温度，简易石膏法总的烟气脱硫率可达70%以上。简易石膏法可使造价及占地大大降低，对脱硫率要求不太高的电厂，此种方法很有采用的价值 。
NID干法
NID法原理为石灰粉经过石灰消化器（LDH）消化后进入反应器，与烟气中的 SO2发生化学反应，生成 CaSO3和 CaSO4，烟气中的 SO2被脱除。NID 干法具有投资低，方便可行的特点，用于中小型容量机组，当煤中含硫量<2%时，脱硫效率至少可达80%，且原料消耗和能耗都比喷雾干燥法有大幅度下降 。
喷雾干燥法
喷雾干燥法脱硫工艺以石灰为脱硫吸收剂，石灰经消化并加水制成消石灰乳，消石灰乳由泵打入位于吸收塔内的雾化装置，在吸收塔内，被雾化成细小液滴的吸收剂与烟气混合接触，与烟气中的SO2发生化学反应生成CaSO3，烟气中的SO2被脱除。与此同时，吸收剂带入的水分迅速被蒸发而干燥，烟气温度随之降低。脱硫反应产物及未被利用的吸收剂以干燥的颗粒物形式随烟气带出吸收塔，进入除尘器被收集下来。脱硫后的烟气经除尘器除尘后排放。为了提高脱硫吸收剂的利用率，一般将部分除尘器收集物加入制浆系统进行循环利用。该工艺有两种不同的雾化形式可供选择，一种为旋转喷雾轮雾化，另一种为气液两相流。
喷雾干燥法脱硫工艺具有技术成熟、工艺流程较为简单、系统可靠性高等特点，脱硫率可达到85%以上。该工艺在美国及西欧一些国家有一定应用范围（8%）。脱硫灰渣可用作制砖、筑路，但多为抛弃至灰场或回填废旧矿坑。
磷铵肥法
磷铵肥法烟气脱硫技术属于回收法，以其副产品为磷铵而命名。该工艺过程主要由吸附（活性炭脱硫制酸）、萃取（稀硫酸分解磷矿萃取磷酸）、中和（磷铵中和液制备）、吸收（磷铵液脱硫制肥）、氧化（亚硫酸铵氧化）、浓缩干燥（固体肥料制备）等单元组成。它分为两个系统：
烟气脱硫系统——烟气经高效除尘器后使含尘量小于200mg/Nm3，用风机将烟压升高到7000Pa，先经文氏管喷水降温调湿，然后进入四塔并列的活性炭脱硫塔组（其中一只塔周期性切换再生），控制一级脱硫率大于或等于70%，并制得30%左右浓度的硫酸，一级脱硫后的烟气进入二级脱硫塔用磷铵浆液洗涤脱硫，净化后的烟气经分离雾沫后排放。
肥料制备系统——在常规单槽多浆萃取槽中，同一级脱硫制得的稀硫酸分解磷矿粉（P2O5 含量大于26%），过滤后获得稀磷酸（其浓度大于10%），加氨中和后制得磷氨，作为二级脱硫剂，二级脱硫后的料浆经浓缩干燥制成磷铵复合肥料。
喷钙增湿法
炉内喷钙加尾部烟气增湿活化脱硫工艺是在炉内喷钙脱硫工艺的基础上在锅炉尾部增设了增湿段，以提高脱硫效率。该工艺多以石灰石粉为吸收剂，石灰石粉由气力喷入炉膛850~1150℃温度区，石灰石受热分解为氧化钙和二氧化碳，氧化钙与烟气中的二氧化硫反应生成亚硫酸钙。由于反应在气固两相之间进行，受到传质过程的影响，反应速度较慢，吸收剂利用率较低。在尾部增湿活化反应器内，增湿水以雾状喷入，与未反应的氧化钙接触生成氢氧化钙进而与烟气中的二氧化硫反应。当钙硫比控制在2.0~2.5时，系统脱硫率可达到65~80%。由于增湿水的加入使烟气温度下降，一般控制出口烟气温度高于露点温度10~15℃，增湿水由于烟温加热被迅速蒸发，未反应的吸收剂、反应产物呈干燥态随烟气排出，被除尘器收集下来。
该脱硫工艺在芬兰、美国、加拿大、法国等国家得到应用，采用这一脱硫技术的最大单机容量已达30万千瓦。
循环流化床法
烟气循环流化床脱硫技术的原理为石灰粉经过石灰干消化器消化后进入两级串联旋风筒，其中一级旋风筒中较大颗粒返回消化器中继续消化，部分极细小消石灰从二级旋风筒上部直接进入吸收塔，消石灰仓中消石灰以干态的形式从仓室以一定的控制速度送入吸收塔。在塔内与经过预除尘后的烟气中的SO2发生反应，脱硫产物与烟气中的部分飞灰等床料一起随烟气至吸收塔顶部，而后部分颗粒回流，其它随烟气进入ESP2。由于塔内部无检修件，烟气循环流化床脱硫系统停运时，吸收塔可以直接作为旁路烟道使用 。
烟气循环流化床脱硫工艺由吸收剂制备、吸收塔、脱硫灰再循环、除尘器及控制系统等部分组成。该工艺一般采用干态的消石灰粉作为吸收剂，也可采用其它对二氧化硫有吸收反应能力的干粉或浆液作为吸收剂。
由锅炉排出的未经处理的烟气从吸收塔（即流化床）底部进入。吸收塔底部为一个文丘里装置，烟气流经文丘里管后速度加快，并在此与很细的吸收剂粉末互相混合，颗粒之间、气体与颗粒之间剧烈摩擦，形成流化床，在喷入均匀水雾降低烟温的条件下，吸收剂与烟气中的二氧化硫反应生成CaSO3 和CaSO4。脱硫后携带大量固体颗粒的烟气从吸收塔顶部排出，进入再循环除尘器，被分离出来的颗粒经中间灰仓返回吸收塔，由于固体颗粒反复循环达百次之多，故吸收剂利用率较高。
此工艺所产生的副产物呈干粉状，其化学成分与喷雾干燥法脱硫工艺类似，主要由飞灰、CaSO3、CaSO4和未反应完的吸收剂Ca(OH)2等组成，适合作废矿井回填、道路基础等。
典型的烟气循环流化床脱硫工艺，当燃煤含硫量为2%左右，钙硫比不大于1.3时，脱硫率可达90%以上，排烟温度约70℃。此工艺在国外目前应用在10~20万千瓦等级机组。由于其占地面积少，投资较省，尤其适合于老机组烟气脱硫。
烟气循环流化床干法具有廉价、简单、可靠等优点，适用于中等容量机组，脱硫效率至少可达90%。
海水脱硫
海水脱硫工艺是利用海水的碱度达到脱除烟气中二氧化硫的一种脱硫方法。在脱硫吸收塔内，大量海水喷淋洗涤进入吸收塔内的燃煤烟气，烟气中的二氧化硫被海水吸收而除去，净化后的烟气经除雾器除雾、经烟气换热器加热后排放。吸收二氧化硫后的海水与大量未脱硫的海水混合后，经曝气池曝气处理，使其中的SO32-被氧化成为稳定的SO42-，并使海水的PH值与COD调整达到排放标准后排放大海。海水脱硫工艺一般适用于靠海边、扩散条件较好、用海水作为冷却水、燃用低硫煤的电厂。海水脱硫工艺在挪威比较广泛用于炼铝厂、炼油厂等工业炉窑的烟气脱硫，先后有20多套脱硫装置投入运行。近几年，海水脱硫工艺在电厂的应用取得了较快的进展。此种工艺最大问题是烟气脱硫后可能产生的重金属沉积和对海洋环境的影响需要长时间的观察才能得出结论，因此在环境质量比较敏感和环保要求较高的区域需慎重考虑。
电子束法
该工艺流程有排烟预除尘、烟气冷却、氨的充入、电子束照射和副产品捕集等工序所组成。锅炉所排出的烟气，经过除尘器的粗滤处理之后进入冷却塔，在冷却塔内喷射冷却水，将烟气冷却到适合于脱硫、脱硝处理的温度（约70℃）。烟气的露点通常约为50℃，被喷射呈雾状的冷却水在冷却塔内完全得到蒸发，因此，不产生废水。通过冷却塔后的烟气流进反应器，在反应器进口处将一定的氨水、压缩空气和软水混合喷入，加入氨的量取决于SOx浓度和NOx浓度，经过电子束照射后，SOx和NOx在自由基作用下生成中间生成物硫酸（H2SO4）和硝酸（HNO3）。然后硫酸和硝酸与共存的氨进行中和反应，生成粉状微粒（硫酸氨(NH4）2SO4与硝酸氨NH4NO3的混合粉体）。这些粉状微粒一部分沉淀到反应器底部，通过输送机排出，其余被副产品除尘器所分离和捕集，经过造粒处理后被送到副产品仓库储藏。净化后的烟气经脱硫风机由烟囱向大气排放。
氨水洗涤法
该脱硫工艺以氨水为吸收剂，副产硫酸铵化肥。锅炉排出的烟气经烟气换热器冷却至90~100℃，进入预洗涤器经洗涤后除去HCI和HF，洗涤后的烟气经过液滴分离器除去水滴进入前置洗涤器中。在前置洗涤器中，氨水自塔顶喷淋洗涤烟气，烟气中的SO2被洗涤吸收除去，经洗涤的烟气排出后经液滴分离器除去携带的水滴，进入脱硫洗涤器。在该洗涤器中烟气进一步被洗涤，经洗涤塔顶的除雾器除去雾滴，进入脱硫洗涤器。再经烟气换热器加热后经烟囱排放。洗涤工艺中产生的浓度约30%的硫酸铵溶液排出洗涤塔，可以送到化肥厂进一步处理或直接作为液体氮肥出售，也可以把这种溶液进一步浓缩蒸发干燥加工成颗粒、晶体或块状化肥出售。
第四节 脱硫 行业 的技术现状
通过对国内外脱硫技术以及国内电力 行业 引进脱硫工艺试点厂情况的 分析 研究 ，目前脱硫方法一般可划分为燃烧前脱硫、燃烧中脱硫和燃烧后脱硫等3类。
其中燃烧后脱硫，又称烟气脱硫，在FGD技术中，按脱硫剂的种类划分，可分为以下五种方法：以CaCO3（石灰石）为基础的钙法，以MgO为基础的镁法，以Na2SO3为基础的钠法，以NH3为基础的氨法，以有机碱为基础的有机碱法。世界上普
脱硫
遍使用的商业化技术是钙法，所占比例在90%以上。
按吸收剂及脱硫产物在脱硫过程中的干湿状态又可将脱硫技术分为湿法、干法和半干（半湿）法。湿法FGD技术是用含有吸收剂的溶液或浆液在湿状态下脱硫和处理脱硫产物，该法具有脱硫反应速度快、设备简单、脱硫效率高等优点，但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题。
干法FGD技术的脱硫吸收和产物处理均在干状态下进行，该法具有无污水废酸排出、设备腐蚀程度较轻，烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等优点，但存在脱硫效率低，反应速度较慢、设备庞大等问题。
半干法FGD技术是指脱硫剂在干燥状态下脱硫、在湿状态下再生（如水洗活性炭再生流程），或者在湿状态下脱硫、在干状态下处理脱硫产物（如喷雾干燥法）的烟气脱硫技术。特别是在湿状态下脱硫、在干状态下处理脱硫产物的半干法，以其既有湿法脱硫反应速度快、脱硫效率高的优点，又有干法无污水废酸排出、脱硫后产物易于处理的优势而受到人们广泛的关注。按脱硫产物的用途，可分为抛弃法和回收法两种。
