第一节 螺旋板换热器的简介

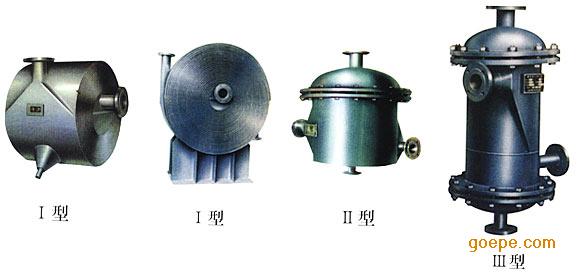

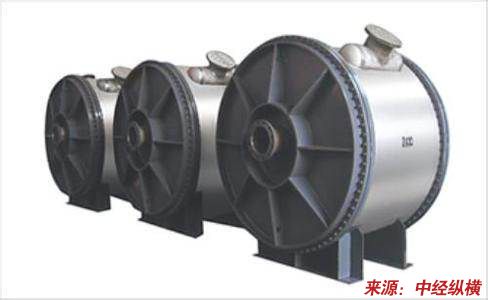

螺旋板换热器是由两张平行的金属板卷制成两个螺旋形通道，冷热流体之间通过螺旋板壁进行换热的换热器。螺旋板换热器有可拆的和不可拆的两种型式。螺旋板式换热器具有体积小、设备紧凑、传热效率高、金属耗量少的优点，适用干液-液、气一液、气一气对流传热，蒸汽冷凝和液体蒸发传热，化工、石油、医药、机械、电力、环保、节能及需要热量转换等工业。（立项报告）
第二节 螺旋板换热器的工艺技术
1、螺旋板式换热器的制造工艺程序
下料、拼接一无损检测一翻边、接触焊定距柱一表面清洗一总拼一无损检测一卷制一通道整形、焊接通道、装配一金加工一装配一压力试验一酸洗钝化、油漆一包装。
端盖下料(仿形切割)一装配(圆环筋、倒锥)一贴合复板一无损检测一金加工一检漏一后处理一油漆。
2、螺旋板换热器制造质量的控制
①螺旋板的弯曲度，每米小于3mm；
②定距柱焊接月前采用手工焊和接触焊两种方法，对手工焊定距柱点焊质量应进行检查，若发现烧穿及漏焊时，除补焊外，还应对点焊质量进行100%检查。控制好点焊的长度可保证螺旋体卷制时定距柱不脱落，要注意起弧和收弧时不要造成板面咬肉现象发生。
③由于翻边螺旋板在卷制过程中，卷制半径越小，翻边同弹量就越大，因此，卷制成形后螺旋通道端边(翻边)应进行校正、整形。
④可拆式螺旋板换热器应在螺旋体与窄边法兰装配焊接后再进行端面密封面的车加工，要求窄边法兰下端面与密封面必须保持水平，否则一旦上卡压紧时，下卡便会产生附加弯矩。
⑤在压力试验中，对于可拆式螺旋板换热器必须采用井字架工装，以防止产品轴向变形；试验时，一侧通道内通入压缩空气，另一侧通道内放人水或把设备放入水中，检查产品的焊接质量，就能保证两介质之间不会产生内漏。对于有的产品不能进行水压试验时，需进行气压试验，试验时，一侧通入压缩空气，另一侧通道内进行封闭，通一根皮管插入水中，检查产品是否存在内漏隐患口。
第三节 螺旋板换热器 行业 的特点
螺旋板式换热器具有体积小、设备紧凑、传热效率高、金属耗量少的优点，适用干液-液、气一液、气一气对流传热，蒸汽冷凝和液体蒸发传热，化工、石油、医药、机械、电力、环保、节能及需要热量转换等工业。
螺旋板换热器的特点是：
①传热效能好。弯曲的螺旋通道和定距柱,有利于增强流体的湍流状态通道内流体阻力小，可提高设计流速，有助于提高传热系数。对于水-水换热,传热系数可达1.8～3.5千瓦每平方米每摄氏度〔kW/(m(·℃)〕。
②有自清洗作用。单通道内的流体通过通道内杂质沉积处时，流速会相对提高，容易把杂质冲掉。
③不可拆式结构的密封性能好，适用于剧毒、易燃、易爆或贵重流体的换热。
④相邻通道内的流体呈纯逆流方式流动，可得到最大的对数平均温差，有利于小温差传热，适用于回收低温位热能。
⑤结构较紧凑单位设备体积内的传热面积可达150m。
⑥由于螺旋通道本身的弹性自由膨胀，温差应力小。
⑦价格低廉。相同换热面积下，螺旋折流板换热器的体积比传统弓形折流板换热器小1/3，所需原材料费用降低。能否选用螺旋板换热器的关键是堵塞问题，尽管它有自清洗作用，但由于设计或操作不当也会发生堵塞，这时即使用可拆式结构也难于用机械方法清洗。采用水、气或蒸汽吹洗，操作方便效果更好。螺旋板换热器最大的缺点是检修困难，如发生内圈螺旋板破裂，便会使整台设备报废。
第四节 螺旋板换热器的 行业 现状
换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由温度较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足工艺条件的需要，同时也是提高能源利用率的主要设备之一。换热器
行业
涉及暖通、压力容器、中水处理设备，化工，石油等近30多种产业，相互形成产业链条。
数据显示2010年中国换热器产业市场规模在500亿元左右，主要集中于石油、化工、冶金、电力、船舶、集中供暖、制冷空调、机械、食品、制药等领域。其中，石油化工领域仍然是换热器产业最大的市场，其市场规模为150亿元;电力冶金领域换热器市场规模在80亿元左右;船舶工业换热器市场规模在40亿元以上;机械工业换热器市场规模约为40亿元;集中供暖
行业
换热器市场规模超过30亿元，食品工业也有近30亿元的市场。
另外，航天飞行器、半导体器件、核电常规岛核岛、风力发电机组、太阳能光伏发电、多晶硅生产等领域都需要大量的专业换热器，这些市场约有130亿元的规模。国内换热器
行业
在节能增效、提高传热效率、减少传热面积、降低压降、提高装置热强度等方面的
研究
取得了显著成绩。基于石油、化工、电力、冶金、船舶、机械、食品、制药等
行业
对换热器稳定的需求增长，我国换热器
行业
在未来一段时期内将保持稳定增长，2011年至2020年期间，我国换热器产业将保持年均10-15%左右的速度增长，到2020年我国换热器
行业
规模有望达到1500亿元。
