第一节 电热管元件的简介

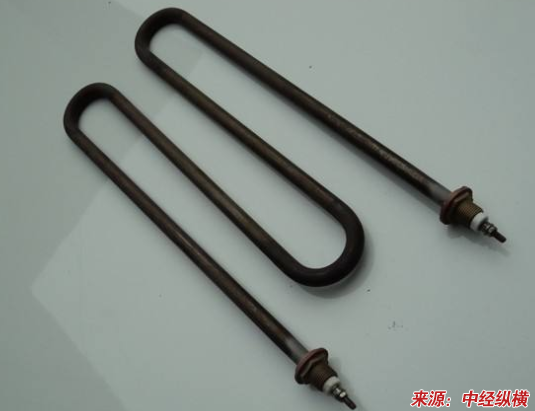

电热管又名发热管、加热管，学名管状电加热器元件，是在金属管中放入卷线状的发热丝（电阻丝），并在其周围及空隙部分填入有良好耐热性、导热性和绝缘性的绝缘粉末（MgO），发热丝两端部具有引出棒或引出线接出。它具有结构简单，机械强度高、热效率高、安全可靠、安装简便、使用寿命长等特点。广泛适用于各种硝石槽、水槽、油槽、酸碱槽、易熔金属熔化炉、空气加热炉、干燥炉、干燥箱、热压模等装置，电热管是专门将电能转化为热能的电器元件，由于其价格便宜，使用方便，安装方便，无污染，被广泛使用在各种加热场合。（可研报告）
第二节 电热管元件的种类
翅片电热管
翅片电热管是一种消耗电能转换为热能，来对需加热物料进行加热。在工作中低温流体介质通过管道在压力作用下进入其输入口，沿着电加热容器内部特定换热流道，运用流体热力学原理设计的路径，带走电热元件工作中所产生的高温热能量，使被加热介质温度升高，翅片电热管出口得到工艺要求的高温介质。 翅片式管状电加热元件，是在普通元件表面缠绕金属散热片，与普通元件相比散热面积扩大了2～3倍，即翅片元件所允许的表面功率负荷是普通元件的3～4 倍。由于元件的长度缩短，使得本身的热损失减小，在相同的功率条件下，具有升温快、热效率高、使用寿命长、加热装置体积小，成本低等优点。它可以安装在吹风管道中或其它静止、流动空气的加热场合。
法兰电热管

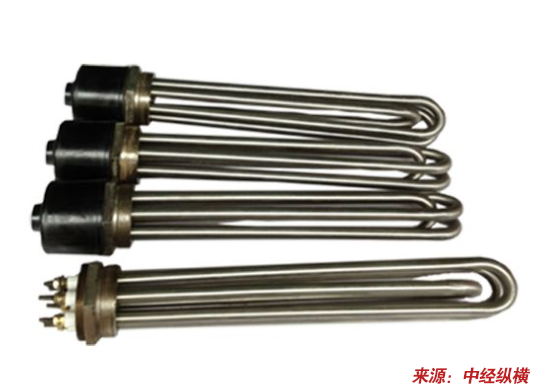

法兰电热管（也称插入式电加热器）：是采用U型管状电热元件，依据加热不同介质设计规范，按照功率配置要求装配在法兰盖上，插入需加热物料中，发热元件工作时所发出的大量热量传导给被加热介质使介质温度升高，达到所需的工艺要求。当介质温度达到工艺要求的设定值时，控制系统根据温度传感器信号，经PID运算后调节电加热器输出功率，对发热元件的电阻性负载实现温度控制。使介质温度均匀，达到所需要求；当发热元件超温或低液位时，发热元件的联锁保护装置立即切断加热电源避免发热元件烧坏，延长使用寿命。 法兰电热管主要针对石油、化工、食品、机械等
行业
各类储罐、容器、油箱内物料保温和加热。连接方式可采用法兰式或螺纹端面密封。
钛电热管
钛电加热管是以钛管为外壳，沿管内中心轴向均布电热合金丝其空隙填充压实具有良好绝缘导热性能的氧化镁砂，管口两端用硅胶或陶瓷密封，这种金属电热元件专用高腐蚀液体。钛电热管具有结构简单，机械强度高、热效率高、安全可靠、安装简便、使用寿命长等特点。广泛适用于各种高腐蚀液体中。 钛材具有比重小，广泛应用于加热水、硝盐溶液、酸溶液、碱溶液,实践证明，钛在防腐设备生产应用中，效率高、寿命长、在电镀设备应用中，不影响镀液可大大提高电镀
行业
效益。 电热元件的有效长度必须全部浸入液体中使用。
铁氟龙
铁氟龙电热管是一种新型耐强腐蚀的电加热管，用于各类腐蚀性液体的加热。具有优良抗老化性和较好的绕曲性能，采用低表面负荷设计。接头采用全封闭式防酸碱，不发热段及过热安全保护系统完全按照客户的需求订做。完好的保证了加热器不易烧毁、使用寿命长、全密封、不腐蚀、不漏电、带接地保护、安全可靠。适用温度在110°C以下。 防腐铁氟龙电热管具有热效率高，节能省电，性价比高的优势，可设计多种结构形式，如螺旋型、L型、U型、W型、蚊香型、组合型等。已被多家上市公司所认可，并作为其蚊香型铁氟龙电加热器的长期供应商。我们可承接非标产品，在电压、功率、规格大小和产品形状，以及接线方式，可按照客户的需求让工程师设计，
石英电热管
石英加热管，最常用多为碳纤维石英加热管。碳纤维发热管，又名碳纤维电热管，红外发热管，红外电热管，碳纤维红外线电热管，碳纤维红外线发热管等。它是在石英管中放置一根碳纤维丝，管中抽真空密封，在碳纤维丝上通入电压，使碳纤维丝发热而产生热量。本公司产品采用进口碳纤维发热体，具有功率余量大、耐高温、高热能力强、使用寿命长、且功率可随意调节等优点。
辐射电热管
辐射加热管是把电加热元件封闭在保护套内通电发热，由套管间接把热量辐射给炉衬和被处理工件，广泛应用于热处理
行业
的各种加热炉中。辐射加热管使用的电热合金材料应具有较高的电阻率，电热转化率高。由于辐射管放置在套管内，传热过程与一般敞露型电热元件不同，其热屏蔽大，升温过程中必须对元件温度进行控制，防止元件超温。辐射管封闭加热时，电热元件表面温度比炉膛温度高约100℃-150℃。所以在选材时要
分析
炉温、炉内气温氛围，选择正确的加热材料。
第三节 我国电热管元件发展概况
解放前由于国内局势动荡，电热电器工业一直处于非常落后的状态，直到解放后才得到不断发展。
五十年代末，电加热元件开始在我国崛起并开始获得较快发展，1958年我国有了第一家电热管厂—上海电热电器厂，它是国内最早生产电加热元件的厂家。之后全国各地都相继开办电热管厂，尤其在2008年时达到颠峰，到目前为止据不完全统计我国电热管生产企业厂商有上万家之多，其中较为著名的有中日电热、杭州河合、杭州佐帕斯、镇江东方电热、宁波塞纳、常州西玛特等。
时至今日，经过几十年的持续发展，电热管产品的应用领域包括电热水器、微波炉、烤箱、电厨具、电水壶、洗碗机、冰箱、干衣机、空调等家用电器产品。特别是近年来在产品品种，数量和应用普及率上进入一个突飞猛进的阶段。
由于社会的发展，电热管的产品结构也所随着电热应用技术、工程技术、材料技术和设备技术的不断发展而发展，尤其在当今电热元件日新月异的高速发展期，电热管作为电热元件系列中的一个主要代表产品，在市场的应用中更是日趋广泛和普及；但是电热管及其产品在相关的技术
研究
、生产制造过程和实际使用过程中，还存在着许多不尽人意的地方和问题，仍需要相关技术人员、国家部门、科研单位、高等院校、生产企业等共同努力。
第四节 电热管元件的应用领域
1．制造工艺相对简单 电热管制作工艺虽然简单，但是却容不得一丝马虎，它的核心在于内部的电阻丝、氧化镁粉及管材，材料的优劣也是决定电热管品质好坏的因素。
2．成本造价较低 电热管价格不高，使用的材料基本都是不锈钢材质，具有良好的通电性能，长期使用下去可以为企业节省很大一部分费用开支。
3．操作便捷方便 电热管使用方便简单，只要将它能通电加热即可，通过电流的热效应，可以很快的将温度提升到我们所需要的效果，相比老式的加热方式方便很多。
4．工作效率较高 电热管是通过电流将电能转化为热能进行工作的，通过对功率的调节，基本能满足我们对高温的需求。
第五节 电热管元件前景展望
随着中国居民生活水平的提高，人们对空调快速制热能力的要求越来越高。市场上空调辅助电热元器件主要有电热管和PTC两种。保守空调辅助电热元器件主要以电热管为主，目前。这种产品具有热效率高、机械强度高和使用寿命长等优点。这带动了PTC电热元器件的发展。据业内人士介绍，PTC正温度系数的特性，能耗相对较低。近年来，PTC资料制成的辅助电热元器件在空调中的应用日益广泛。
