第一节 二氧化锆的定义
二氧化锆（化学式：ZrO2）是锆的主要氧化物，通常状况下为白色无臭无味晶体，难溶于水、盐酸和稀硫酸。（立项报告）
第二节 二氧化锆的生产方法
1.氯氧化锆热解法：锆英石与烧碱在650℃熔融，热水浸出熔融体，硅呈硅酸钠形态与锆酸钠分离。再用硫酸处理，得硫酸锆溶液，进一步除杂质后加氨水，沉淀出氢氧化锆。加盐酸溶解氢氧化锆，得到氯氧化锆，经蒸发浓缩、冷却结晶、粉碎、焙烧，即得二氧化锆成品；另外，还可以将易提纯的锆化合物热分解或氧化分解，以制备高纯氧化锆。
2.胶体法：在氧化锆溶液中，加入二氧化硅溶胶配成胶体溶液，经喷吹、拉丝法成型，经干燥后烧结成纤维。
3.挤压法：将氧化锆溶胶或氧化锆粒子和增稠剂制成坯，利用液压或利用螺旋绞刀的推进作用将坯料从机型口挤出并成细丝，再经烧结固化即成纤维。该法制得的纤维较粗，纤维的强度也较低。
4.浸渍法：先将黏胶丝或整个织物长时间浸泡在氢氧化锆溶液中，使黏胶纤维溶胀，然后经热解、煅烧即得到具有一定拉伸强度的氧化锆纤维。
5.水解法：以氧氯化锆为原料水解制备高纯超细二氧化锆，将0.2~0.3 mol/L的高纯氧氯化锆溶液加去离子水水解，并长时间煮沸氧氯化锆溶液，使水解生成的氯化氢不断蒸发除去，水解反应在沸腾下进行50 h以上，再过滤，用去离子水洗、干燥、煅烧粉碎，制得产品。
6.高温水解法：将1 mol/L的高纯氧氯化锆溶液喷入温度为1000 ℃的分解炉中，微小的氧氯化锆液滴先是水分蒸发，然后水解生成二氧化锆。分解后的二氧化锆经旋风分离器收集，再经酸洗、水洗、烘干，得产品。
7.溶胶-凝胶法：在锆醇[ZrO(C3H7)4]中加入醇和水，再加入催化剂，经充分混合后，开始分解，放置使其胶化及成黏稠液体，选择适当黏度，进行干燥再加热至500~1000 ℃，高温度纤维化烧成即得产品。
8.醇盐水解法：以四氯化锆、氨和丙醇为原料制备高纯超细二氧化锆，在苯溶剂存在下将高纯四氯化锆和丙醇、氨于5 ℃反应制得锆醇盐，经过滤分离除去氯化铵，再加水水解沉淀、过滤，不小于100 ℃干燥、煅烧、粉碎得产品，水解条件直接影响产品粒径、形状和凝聚状况。该法可制得粒子大小和形状均匀、结构相单一的ZrO2。
9.将氧氯化锆（ZrCl2O·8H2O）用盐酸或甲醇重结晶，经高温煅烧，制得成品。
10.将四烷氧基锆蒸馏提纯，其蒸气在350~500 ℃分解，得成品。
11.将四氯化锆蒸馏提纯，其蒸气与过量氧气在1200 ℃反应，得二氧化锆。
第三节 二氧化锆的应用领域
金属锆及其化合物的原料
用于制金属锆和锆化合物、制耐火砖和坩锅、高频陶瓷、研磨材料、陶瓷颜料和锆酸盐等主要用于压电陶瓷制品、日用陶瓷、耐火材料及贵重金属熔炼用的锆砖、锆管、坩埚等。也用于生产钢及有色金属、光学玻璃和二氧化锆纤维。还用于陶瓷颜料、静电涂料及烤漆。用于环氧树脂中可增加耐热盐水的腐蚀。
耐火材料
氧化锆纤维是一种多晶质耐火纤维材料。由于ZrO2物质本身的高熔点、不氧化和其他高温优良特性，使得ZrO2纤维具有比氧化铝纤维、莫来石纤维、硅酸铝纤维等其他耐火纤维品种更高的使用温度。氧化锆纤维在1500 ℃以上超高温氧化气氛下长期使用，最高使用温度高达2200 ℃，甚至到2500 ℃仍可保持完整的纤维形状，并且高温化学性质稳定、耐腐蚀、抗氧化、抗热震、不挥发、无污染，是目前国际上最顶尖的一种耐火纤维材料。 ZrO2的耐酸碱腐蚀能力大大强于SiO2和Al2O3。不溶于水，溶于硫酸及氢氟酸；微溶于盐酸和硝酸。能与碱共熔生成锆酸盐。
燃气轮机
等离子喷涂二氧化锆热障涂层在航空及工业用燃气轮机上的应用已有很大进展，在一定限度内已经用于燃气轮机的涡轮部分。由于这种涂层可以降低气冷高温部件的温度50~200 ℃，因此可以显著地改善高温部件的耐久性,或者容许提高燃气温度或减少冷却气体的需用量而保持高温部件所承受的温度不变，从而提高发动机的效率。
陶瓷材料
因为氧化锆的折射率大、熔点高、耐蚀性强，故用于窑业原料。压电陶瓷制品有滤波器、扬声器超声波水声探测器等。还有日用陶瓷（工业陶瓷釉药）、贵重金属熔炼用的锆砖及锆管等。纳米级氧化锆还可以用作抛光剂、磨粒、压电陶瓷、精密陶瓷、陶瓷釉料和高温颜料的基质材料。
其他
此外氧化锆可用于白热煤气灯罩、搪瓷、白色玻璃、耐火坩埚等的制造。X射线照相。研磨材料。与钇一起用以制造红外线光谱仪中的光源灯，厚膜电路电容材料，压电晶体换能器配方。
第四节 二氧化锆的制取工艺
工业用耐火材料的稳定氧化锆，大多数用电熔法制取。在锆英石电熔过程中加入碳及稳定剂氧化钙，在除硅的同时，氧化锆和氧化钙作用生成固溶体，再经粉碎和整粒处理，即可制得稳定氧化锆。精细陶瓷所用的稳定和部分稳定氧化锆一般采用湿法制取。目前最成熟和常用的是中和沉淀法，其制取工艺见图。将提纯过的氯氧化锆用纯水溶解，过滤除去不溶物，调整溶液中的锆浓度，并加入需要量的氯化钇溶液（或其他稀土金属或碱土金属的氯化物溶液）后，加氨水中和沉淀。沉淀物用热水洗涤后，再经过滤、干燥和煅烧。煅烧产品经粉碎等处理便可获得超微细的稳定氧化锆粉末。
部分稳定氧化锆是控制加入稳定剂的量，使其不足以达到完全稳定而制得的。部分稳定氧化锆具有高强度和抗热震性能，在结构陶瓷中有着相当广泛的用途。
流程图

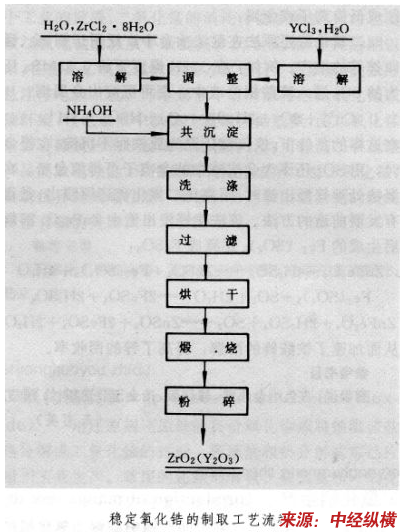

下图为制取二氧化锆流程。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
