第一节 色母的简介

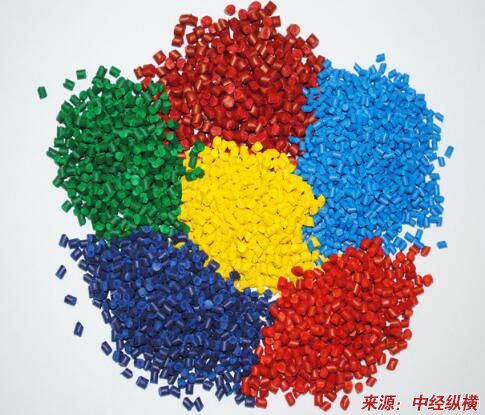

色母的全称叫色母粒，也叫色种，是一种新型高分子材料专用着色剂，亦称颜料制备物。色母主要用在塑料上。色母由颜料或染料、载体和添加剂三种基本要素所组成，是把超常量的颜料均匀载附于树脂之中而制得的聚集体，可称颜料浓缩物，所以它的着色力高于颜料本身。加工时用少量色母料和未着色树脂掺混，就可达到设计颜料浓度的着色树脂或制品。（立项申请）
第二节 色母的工艺流程
色母粒生产工艺要求很严格，一般采用湿法工艺。色母粒料经水相研磨、转相、水洗、干燥、造粒而成，只有这样产品质量才能得到保证。
另外颜料在研磨处理的同时，还应进行一系列检测，如测定砂磨浆液的细度、测定砂磨浆液的扩散性能、测定砂磨浆液的固体含量以及测定色浆细度等项目。
色母粒料生产的工艺流程有四种方法：
（1）油墨法：顾名思义，是在色母粒生产中采用油墨色浆的生产方法，即通过三辊研磨，在颜料表面包覆一层低分子保护层。研磨后的细色浆再和载体树脂混合，然后通过二辊塑炼机（也叫双辊开炼机）进行塑化，最后通过单螺杆或双螺杆挤出机进行造粒。
其流程如下：
配料搅拌粗色浆三辊研磨细色浆二辊塑炼挤出造粒
（2）冲洗法：是颜料、水和分散剂通过砂磨，使颜料颗粒小于1μm，并通过相转移法，使颜料转入油相，然后干燥制得色母粒。转相时需要用有机溶剂，以及相应的溶剂回收装置。其流程如下图：
细色浆冲洗 蒸发浓缩料干燥加入载体挤出造粒
（3）捏合法：是将颜料和油性载体掺混后，利用颜料亲油这一特点，通过捏合使颜料从水相冲洗进入油相。同时又由油性载体将颜料表面包覆，使颜料分散稳定，防止颜料凝聚。
（4）金属皂法：是颜料经过研磨后粒度达到1μm左右，并在一定温度下加入皂液，使每个颜料颗粒表面层均匀地被皂液所润湿，形成一层皂化液，当金属盐溶液加入后与在颜料表面的皂化层化学反应而生成一层金属皂的保护层（硬脂酸镁），这样就使经磨细后的颜料颗粒不会引起絮凝现象，而保护一定的细度。
第三节 色母的发展历史

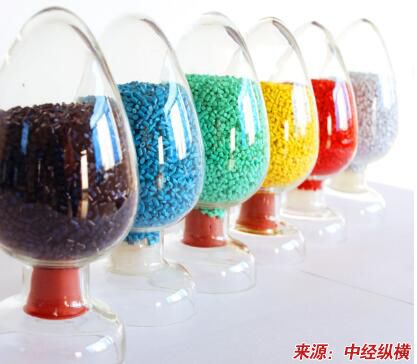

色母是20世纪60年代开发的一种塑料、纤维的着色新产品，它是把颜料超常量均匀的载附于树脂中而制得的聚合物的复合物。色母主要组成为着色剂、载体、分散剂三部分。
据相关资料获悉，亚洲地区的其他国家对色母的年均需求增长率约7%－9%，可我国对色母的年均需求增长率为20%左右。预计中国将成为色母需求量增长最快的市场。特别是彩色和添加母粒，我国要依赖进口。我国已成了亚洲地区色母市场的最大生产国和消耗国。我国有330家生产色母的企业，其中塑料级色母厂已经达到了 300家，纤维级色母厂为30家，这些色母生产厂主要分布在福建、广东、山东、浙江、江苏、上海、辽宁、天津、北京、河北等省市。我国色母粒年生产能力在1000吨以上的企业有将近50家，全国色母生产能力为每年30万吨，2001年我国色母的需求量不到12万吨。生产能力严重过剩，导致国内色母 行业 普遍开工不足，除新建生产装置增速过快，产品订单不足等因素外；其中重要因素是国产色母产品结构单一，品种不全，通用型产品占很大比重，而高浓度和超高浓度、多功能性色母及细旦纤维用色母所占比重较少。反观色母技术水平较高的国家，颜料、分散剂等原材料品种齐全，已形成了系列化和专业化产品结构。在品种开发方面，我国色母生产厂家已经开发出了纤维用色母、薄膜用色母、电线电缆用色母、聚烯烃色母、PVC色母、注塑制品用色母。有关专家认为，未来色母将朝着多功能化、高颜色含量和高技术含量方向发展，色母的发展伴随着对生产技术的提高。
第四节 色母的应用范围
1. 使颜料在制品中具有更好的分散性 色母生产过程中须对颜料进行细化处理，以提高颜料的分散性和着色力。 专用色母的载体与制品的塑料品种相同，具有良好的匹配性，加热熔融后 颜料颗粒能很好地分散于制品塑料中。
2. 有利于保持颜料的化学稳定性 直接使用颜料的话，由于在贮存和使用过程中颜料直接接触空气，颜料会 发生吸水、氧化等现象，而做成色母后，由于树脂载体将颜料和空气、水 分隔离，可以使颜料的品质长期不变。
3. 保证制品颜色的稳定 色母颗粒与树脂颗粒相近，在计量上更方便准 确，混合时不会粘附于容器上，与树脂的混合 也较均匀，因此可以保证添加量的稳定，从而 保证制品颜色的稳定。
4. 保护操作人员的健康 颜料一般是粉状，添加和混合时容易飞扬，被 人体吸入后将影响操作人员的健康。
5. 保持环境的洁净。
6. 使用方便
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
