漂珠的用途及性能可行性研究报告(可研范文)

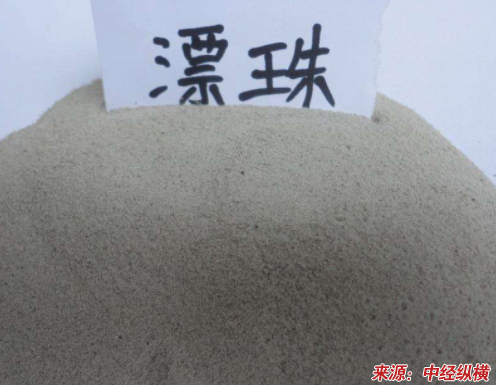

　　 第一节 漂珠的概念   　　 漂珠是一种能浮于水面的粉煤灰空心球，呈灰白色，壁薄中空，重量很轻，容重为720kg/m3（重质），418.8kg/m3（轻质），粒径约0.1毫米，表面封闭而光滑，热导率小，耐火度≥1610℃，是优良的保温耐火材料，广泛用于轻质浇注料的生产和石油钻井方面。漂珠的化学成份以二氧化硅和三氧化二铝为主，具有颗粒细、中空、质轻、高强度、耐磨、耐高温、保温绝缘、绝缘阻燃等多种特性，是广泛应用于耐火 行业 的原料之一。（可行性 研究 报告）     　　 第二节 漂珠的用途   　　 作为充填剂可用于保温隔热、防火涂料、木塑制品（代木、仿木）、聚合物、胶粘物、腻子、玻璃钢、电绝缘材料、复合材料、耐火材料、保温材料、建筑材料、正广泛用于航天、航海、汽车等工业。    　　 1、改善流变性、降低粘度、减轻制品重量空心陶瓷微珠流动性极佳，可降低粘度和改善流变性及流动性，0.3-0.4的比重使其可大大减轻制品的重量降低成本，是不饱和树脂的新型功能性填充料。   　　 2、高填充能力、释低粘结剂用量空心陶瓷微珠系球状，具有最小的比表面积，故粘合剂用比一般的填充剂要少。    　　 3、化学性稳定性空心陶瓷微珠硅酸铝的材料成分使其具有很强的化学稳定性。    　　 4、耐火性空心陶瓷微珠珠熔点在1400度以上，可作为防火涂料的一种很好的股料，特别适用于膨胀型防火涂料。   　　 5、保温绝热隔音性:薄壁密闭型空心球体结构，使其拥有独特的保温、绝热、隔音等效果，   　　 第三节 漂珠的形成   　　 漂珠的形成机理：燃煤电厂多将煤炭磨成煤粉,喷入发电锅炉的炉膛,让其悬浮燃烧。煤的可燃成分(炭和有机物)大部分燃烧,而粘土质不可燃成分(硅、铝、铁、镁等)在炉膛摄氏1300度的高温下开始熔融,形成石英玻璃和莫来石多孔共生体。   　　 粉煤灰漂珠的来源   　　 粉煤灰漂珠是指粉煤灰中密度小于水的空心玻璃微珠,是粉煤灰珠状颗粒中的一种,因能漂浮在水上而得名。它的产生是当煤粉在热电厂锅炉内燃烧时,粘土质物质熔融成微液滴,在炉内湍流的热空气作用下高速自旋,形成浑圆硅铝球体。燃烧和裂解反应产生的氮气、氢气和二氧化碳等气体,在熔融的高温硅铝球体内迅速膨胀,在表面张力作用下,形成中空的玻璃泡,然后进入烟道迅速冷却,硬化后,成为高真空的玻璃态空心微珠,即粉煤灰漂珠。粉煤灰漂珠来源于粉煤灰,具有粉煤灰的许多性质,但因其独特的形成条件,具有比粉煤灰更优越的性能,它是一种轻质非金属多功能新型粉体材料,被誉为空间时代材料。     　　 第四节 漂珠的性能   　　 高耐火度。漂珠的主要化学成分为硅、铝的氧化物，其中二氧化硅约为50－65%，三氧化二铝约为25－35%。因为二氧化硅的溶点高达摄氏1725度，三氧化二铝的溶点为摄氏2050度，均为高耐火物质。因此，漂珠具有极高的耐火度，一般达摄氏1600－1700度，使其成为优异的高性能耐火材料。 质轻、保温隔热。漂珠壁薄中空，空腔内为半真空，只有极微量的气体（N2、H2及CO2等），热传导极慢极微。所以漂珠不但质轻（容重250－450公斤/m3），而且保温隔热优异（导热系数常温0.08－0.1），这为其在轻质保温隔热材料领域大显身手奠定了基础。 　硬度大、强度高。由于漂珠是以硅铝氧化物矿物相（石英和莫来石）形成的坚硬玻璃体，硬度可达莫氏6－7级，静压强度高达70－140MPa，真密度2.10－2.20克/cm3，和岩石相当。因此，漂珠具有很高的强度。一般轻质多孔或中空材料如珍珠岩、沸岩、硅藻土、海浮石、膨胀蛭石等均是硬度差、强度差，用其制的保温隔热制品或轻质耐火制品，都有强度差的缺点。他们的短处恰恰是漂珠的长处，所以漂珠就更有竞争优势，用途更广。 　粒度细，比表面积大。漂珠自然形成的粒度为1－250微米。比表面积300－360cm2/g，和水泥差不多。因此，漂珠不需粉磨，可直接使用。细度可满足各种制品的需要，其他轻质保温材料一般粒度都很大（如珍珠岩等），如果粉磨就会大幅度增加容量，使隔热性大大降低。在这方面，漂珠有优势。 　电绝缘性优异。选去磁珠后的漂珠，是性能优异的绝缘材料，不导电。一般绝缘体的电阻均随温度的升高而降低，漂珠则相反，随温度的升高电阻增大。这一优点是其他绝缘材料都不具备的。所以，它可以制作高温条件下的绝缘制品。

  免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
