第一节 凡立水的简介

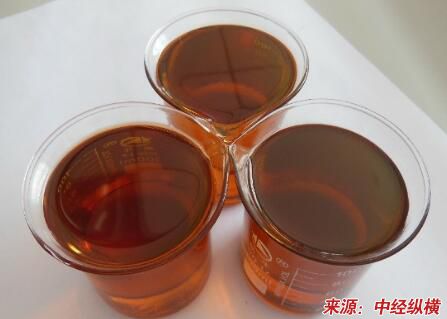

凡立水（英文名称Varnish）是英文名称的音译，熟悉的人很少，但清漆很多人都知道，而且司空见惯，凡立水则是清漆的俗称。清漆是一类不含着色物质的涂料，其主要成分是由树脂和溶剂或树脂、油和溶剂配制而成。将其涂于物体表面后溶剂挥发，树脂或树脂和油结成透明、光滑的薄膜，显出物体原有的花纹，易干耐用，并能耐酸和油。可刷、可喷、可烤形成具有保护、装饰或特殊性能的涂膜。清漆分为热固性清漆和热塑性清漆两类，用于家具、地板、门窗、及汽车等涂装。将清漆加入颜料就配制成色漆，也叫磁漆。由于清漆的存在，使我们使用的各种器具美观、大方、舒适、耐用，丰富了我们的生活。清漆加色料配制成的色漆使我们的世界华丽多彩，充满幻想。特殊功能的清漆涂料赋予各种材料具有导电、绝缘、耐温、耐寒、耐气候、耐潮湿，耐光照-------等特殊性能，增强了各种材料的性能，扩大了应用领域，特别是诸如航海、航天、太空、宇宙等特殊领域。清漆品种巨多，各行各业都需要。（可行性 研究 报告）
第二节 凡立水的制备工艺
正如上述，涂料的品种繁多，制造工艺各异，总的来分有漆料（成膜物质）的制备，色浆的制备和调浆三个工序。对于清漆无需加色，只包括漆料制备和调浆两个工序。
（1） 漆料的制备：在上述17类品种中，油脂漆、天然树脂漆、沥青漆、酚醛树脂漆、醇酸树脂漆等的配方中都含有植物油。在制备这些漆料前要对植物油进行漂炼，按油脂酸值的高低，碱漂炼采用碱液除去油脂中游离酸和杂质，使油脂酸价降低，得到初步净化。采用酸性白土等吸附力强的物质处理油脂，叫土漂，达到除臭、脱色。经漂炼后的油脂在280℃温度下单独熬炼一段时间，通过氧化和聚合，分子变大，粘度增加，冷却后成为定油或熟油，可以加入其他树脂配制清漆。
其他品种清漆依据成膜树脂的特性和对涂料的要求都有各自的制造工艺，需要配制溶剂型的就要在适合的工艺过程加入有机溶剂。水溶漆有两种，即水溶性涂料和水乳胶涂料，制备前者首先要合成水溶性合成树脂，例如电泳漆。水乳性漆树脂是借助乳化剂在强烈搅拌下形成稳定的乳液。
（2）调漆：调漆是将漆料和辅助成分（色漆需要加色浆）按配方规定配制成粘度、细度等指标达到要求的指标，经过滤达到成品清漆质量要求。
5清漆性能主要要求
（1）外观：漆液必须是均匀透明的液体，不得浑浊，也不能有乳光，不含机械杂质，漆膜光滑平整。
（2）粘度：清漆必须调配至适宜的粘度，以保证达到最佳附着力、渗透性和挂漆量。
（3）固体分含量：清漆中不挥发的组分统称固体分，品种不同，固体分不同，一般含30~60%，固体分高的清漆涂膜厚。
（4）干燥时间：从粘稠的液体转化成固态涂膜的时间。为了节约能源，提高功效，要大力推广使用干燥速度快，固化温度低的漆料。
（5）厚层固化能力：要求厚层干燥要固化均匀，无气泡，不开裂，软如橡胶。
（6）弹性：清漆必须具备很好的柔韧性（即弹性）以及良好的附着力，不能太脆，更不能酥，漆膜不应开裂，更不能起层脱落。
（7）抗腐蚀性：清漆必须具备有良好的耐水、耐油、耐化学品的抗腐蚀能力，防潮性，防霉，防盐雾性以及耐冷热冲击性。
（8）良好的机械强度：清漆必须具备高的机械强度，也就是说要附着力好，粘度强度高，耐机械冲击性好。
（9）贮存稳定性：清漆在贮存过程稳定性要好，粘度增长不能太快。一般有溶剂清漆密闭室温贮存期应为6个月。无溶剂漆一般是分装供货，单组份包装供货的无溶剂期一般要低温贮存，在20℃以下的贮存期也不超过3个月，室温贮存期大约为一个月左右，配好后为3-5天。
第三节 凡立水的用途及种类
清漆的用途广、种类繁多，分类方法多种多样。有按成膜物质分类，有按使用先后分类，有按成膜干燥的机理分类等。商业上常用的主要是以主要成膜物质分成以下品种：
（1） 油脂漆类：以天然动植物油为主要成膜物质，不加任何合成树脂，如清油、厚漆、防锈漆、腻子、油灰等。其性能干燥缓慢、附着力一般，干燥时涂膜容易起皱，是趋于淘汰的品种。
（2） 天然树脂漆类：以松香、虫胶、生漆及其衍生物、动物胶等天然树脂为主要成膜物质的清漆，其中酯胶漆干燥快、光泽较好，但耐水、耐酸碱，耐候性好，因价廉易得，使用方便，成为天然树脂的主要品种。虫胶能溶于乙醇，其溶液就是虫胶清漆，俗称泡立水（paolish），又叫洋干漆、漆片。
（3） 酚醛树脂漆：以酚醛树脂为主要成膜物质的涂料，其耐水性、耐化学腐蚀性、耐候性、绝缘性都非常好，多用于船舶、机电产品的涂料。醇溶性酚醛树脂能溶于乙醇，可制成醇溶性酚醛清漆，这种清漆能自干、漆膜能耐汽油、酸，绝缘，常用于发电机线圈的浸涂，经改性可以制成水溶性的清漆。
（4） 沥青漆：单独用沥青，或用沥青、植物油和其他树脂作为成膜物质的涂料都属于沥青清漆，品种有底漆、绝缘漆、船底漆、防污漆抗酸漆等。
（5） 醇酸树脂漆：醇酸树脂是由多元醇、多元酸和脂肪酸经缩聚而得到的聚酯树脂，以其为成膜物质制成的涂料品种多，我国使用最广，产量最大。其涂膜有良好的柔韧性、附着力和机械强度，但耐水性较差。
（6） 氨基树脂漆：由脲醛树脂、三聚氰胺甲醛树脂等作为成膜物质的涂料，单独使用氨基树脂，涂膜较脆，必需与其他诸如醇酸树脂等混用，使其性能得到改善。制成的清漆色泽浅、光泽高、硬度高，电绝缘性好。
（7） 硝基漆：以硝化纤维素为主要成膜物质制成的涂料，溶于有机溶剂配制成喷漆，可用于汽车修补漆、飞机蒙皮漆等。
（8） 纤维素漆：除硝化纤维素以外的其他纤维素化学加工产品，诸如乙基纤维素、苄基纤维素、醋酸丁酸纤维素等为成膜物质制成的漆，具有优良的耐潮湿稳定性，主要品种有醋酸丁酸纤维素清漆、木材用漆等。
（9） 过氯乙烯漆：以氯化聚氯乙烯为成膜物质的涂料，属于热塑性涂料，具有耐油、耐海水、奶多种有机化合物、防霉、耐大气爆晒、耐低温等优良性能，但其附着力差、不耐热，干的也慢。
（10）乙烯漆类：由醋酸乙烯、氯乙烯、偏二氯乙烯、苯乙烯等均聚或共聚所得的树脂为成膜物质的涂料。品种有氯醋共聚树脂涂料，偏二氯乙烯共聚树脂涂料、氯化聚烯烃涂料等。
(11)丙烯酸漆类：以丙烯酸、甲基丙烯酸及其酯或其衍生物均聚或共聚树脂为主要成膜材料，有热塑性和热固性两类，涂膜色浅、高光泽、奶子外向照射、不泛黄、暴晒不开裂、能长期保光保色，在170℃温度下不变色、不分解，对酸、碱、盐、油脂、洗涤剂等化学品有抵抗能力。和耐玷污能力，是很有发展潜力的涂料品种。
（12）聚酯漆类：聚酯是由多元醇和多远酸缩聚而成，分为不饱和和饱和树脂两类。不饱和聚酯涂料使用不饱和二元酸（如顺丁烯二酸）和二元醇制造的高聚物，以苯乙烯为活性溶剂配制而成。苯乙烯参与成膜反应，也成为成膜物而不挥发逸去，所以不败和聚酯涂料也成为无溶剂涂料，其涂膜丰满、透明色浅、硬度高、耐磨、耐热、耐寒、耐化学品，绝缘性好。缺点是固化过程收缩较大，主要做木器的装潢。
(13)环氧树脂漆：主要采用双酚A型环氧树脂，分子量在300~7000，用胺类、有机酸、酸酐、聚酰胺或其他合成树脂交联固话成膜，这种涂料附着力强，抗化学品性能优良，保色性好，但涂膜不够丰满，耐候性差。
(14)聚氨基甲酸酯涂料（也称聚氨酯涂料）：以聚氨基甲酸酯为主要成膜物质的涂料，其优异性有涂膜坚硬耐腐，附着力强，有良好的物理机械性能，柔韧、光亮、丰满，耐油奶化学腐蚀性良好，誉为涂料之王。不足之处是价格昂贵，生产和涂装工艺要求高。
(15)元素有机漆：主要成膜物质是元素有机聚合物，包括有机硅、有机氟、有机钛聚合物等，具有特殊的性能，用于国防、宇宙等高科技领域。
(16)橡胶漆类：以天然橡胶、合成橡胶及其衍生物为成膜物质，如氯丁橡胶、丁苯橡胶等，具有良好的耐化学品、抗水、抗氧化、抗热老化、弹性等性能，对钢铁、玻璃、水泥等附着力好是很好的建筑涂料。
第四节 凡立水的注意事项
（1）毒性：制造清漆的原料有些是有毒的的物质，有些甚至是剧毒品，有溶剂清漆使用的有机溶剂大多也是有毒的，例如苯、甲苯、二甲苯等芳烃溶剂长期接触会发生慢性中毒，出现血小板和白血球减少等症状。还能发生急性中毒，甚至休克。因此在清漆及其原料物质及的搬运、贮存、使用、制造过程中都会有引起中毒的危险及可能，必需注意，小心，谨慎。
（2）引发火灾及爆炸：清漆本身及制造清漆的树脂及溶剂等都是易燃化学品，其蒸汽及粉尘与空气易形成爆炸混合物，遇高温及明火会引发火灾及爆炸，这种灾难在国内外清漆制造与使用现场多有发生，因此必须加以预防和重视。
（3）安全与劳动保护：贮存、运输、生产、使用清漆的部门、场所、设备和接触人员等必需按照国家标准及有关规定要求采取安全、劳动保护措施，设置防护设备及用品用具，对相关人员进行有关物料性能、安全知识等培训及教育，防患于未然。
（4）环境保护：涂料（包括清漆和色漆等涂料在内）是VOC(易挥发的有机化合物)的主要生成者，VOC是大气污染物中最主要的污染物之一，我国2012年各种涂料的产能已达1200多万吨/年，生产厂家有9000多加，全球第一。以VOC为代表的特征和毒性污染物已经成为我国大气污染防治的重点。自身毒性强而且直接导致光化学烟雾和雾霾二次污染，是我国近年来大气区域性复合型污染的重要前体物和参与物。为此，政府《关于推进大气污染联防联控工作改善区域空气质量指导意见的通知》要求“开展挥发性有机物污染防治”；《大气污染防治行动计划》要求“从生产、运输、使用等环节对VOC进行排放控制”。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
