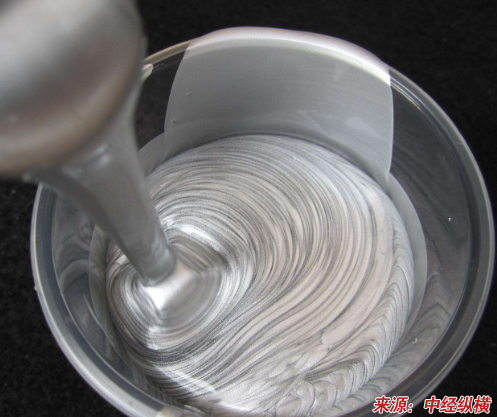

第一节 银浆的概念
供制作银电极的浆料。它由 银或其化合物、助熔剂、粘合剂和稀释剂配制而成。 按银的存在形式，可分为氧化银浆、碳酸银浆、分子 银浆;按烧银温度，可分为高温银浆和低温银浆;按 覆涂方法，则分印刷银浆、喷涂银浆等。（可研报告）
第二节 银浆的特性
银有如下几方面特性：最优常温导电性，最优导热性，最强的反射特性，感光成像特性，抗菌消炎特性。
由于以上特性以及相对化学稳定性（高温下不氧化的最廉价金属），使其广泛应用于现代工业中，随着电子工业的发展，银的导电性和导热性使其成为电子工业不可缺少的材料。目前银在电子工业中应用已成为其使用的最主要方面。在电子工业中银也存在着自身的缺点。主要反映在三个方面即：抗焊锡浸蚀能力差、银离子迁移、硫化。因此有些情况下要加入铂、钯来改善其缺陷。银在电子工业中应用，可以分为微电子（小功率、低电压）和电气（高功率、高电压）两个方面，随着民用电气的不断发展的轻、小、薄趋势。在微电子方面的使用将成为最主要的方面。而银在微电子工业中的应用形式是薄层化，源于电子机器轻、小、薄以及成本的要求，要实现薄层化目前主要的技术包括厚膜浆料技术、电镀技术、其它物理方面（汽相沉积、溅射），其中厚膜浆料技术由于投资少、量化生产容易，适用于各种基材，成膜条件简单，使其成为实现导电膜层的最主要方式。
在电子工业中厚膜和薄膜的区别不是膜厚，而是不同的成膜方式。以印刷、烧结成膜方式为厚膜工艺。而厚膜工艺的核心就是银导体浆料。厚膜浆料(Thick film pastes)始于上世纪三十年代的美国，当时在BaTiO3单板电容器基板上如何形成电极，联想到历史上的陶瓷上釉工艺，将玻璃粉作为粘接相与银粉和载体（有机聚合物+溶剂）混合加工为具有一流变特性的“膏状物”或称油墨，通过印刷烧结方式在陶瓷上形成引导电膜，从而产生了厚膜浆料。
厚膜浆料(Thick film pastes)分为三类即导体、电阻、介质，其中最主要的，使用量最大是导体浆料，而导体浆料的主体是银导体浆料，是由银粉、粘接相、有机载体三部分组成。随着微电子工业的迅速发展厚膜浆料也不断发展，突破了原始基本概念。
第三节 浆料成分对浆料电性能的影响
当玻璃粉含量不变时，电阻率在一定范围内随着银粉的含量逐渐增加而降低。当银粉含量过大时，电阻率反而升高。因为银粉含量过大，玻璃粉含量不变，即浆料的固体含量过大，有机载体含量过低，那么浆料的黏度过大，流平性差，丝网印刷时，不易形成连续致密的银膜，故电阻率过大。
当银粉含量不变时，电阻率在一定范围内随着玻璃粉含量的逐渐增加，电阻率逐渐升高，导电性能越差。在浆料烧结过程中，随着温度升高，玻璃粉熔融，由于毛细作用浸润并包裹银颗粒，银粉以银离子的形式溶解在熔融的玻璃相。当浆料中的玻璃粉含量很少时，银粉由于缺少液相而不能铺展在基板上，银粒子倾向于沿垂直方向生长，导致银粒子之间的接触变差。当玻璃粉含量增加到某一值时，玻璃粉能够有效润湿银粉，使银粉充分铺展在基板上，银粒子沿水平方向生长，银粒子的接触更加紧密，能够有效形成导电网络。
当玻璃粉含量继续增加，多余的玻璃粉就会聚集在表面上，导致电性能下降，电阻率增加。同时，当玻璃粉含量过高时，有机载体的含量就越低，有机载体的含量直接影响到浆料的黏度，有机载体的含量越低，浆料的黏度越高，在印刷的过程中，浆料的流平性很差，不利于浆料分布均匀，银粉与玻璃粉容易成团聚态。
第四节 银浆发展趋势
随着电子工业的发展，厚膜导体浆料也随之发生不断更新的发展，作为二十一世纪主要发展方向之一的电子工业，其发展和产品更新速度也将是最快的，新的电子元器件和生产工艺技术将需要新的银粉银浆，因此银粉银浆的品种和数量将不断增加。
从技术的角度，为适应电子机器不断轻、小、薄、多功能、低成本，银粉银浆会朝着使用工艺更简化、性能更强、可靠性更高、更低成本化发展，也就是最大程度的发挥银导电性和导热性的优势。
电子工业的快速发展，加上国内市场、劳动力等方面的优势，使大陆已成为世界电子元器件的主要制造基地之一，其银粉和银浆的用量也将不断增加。目前银粉、银浆作为一个有发展前景的产业，存在很大的发展空间。关键在于谁能网罗人才、投入更多资金，建立国际一流的生产环境、装备水平。
银几乎是为电子工业而生的，从目前银的存量和储量而言，并不存在供需方面的严重问题和资源的稀缺和紧迫性。从银的本征特性而言要以贱金属取替目前还存在很高的技术难度，还有成本问题。在未来很长时间内，电子、电气方面的应用仍是银最重要的消耗方面。
