无机纤维喷涂行业发展现状及注意事项的可研报告(可研报告)

可研报告2019-07-08 11:25:35来源：

第一节无机纤维喷涂的简介

无机纤维喷涂是一种新型环保建筑涂料，主要由无机纤维与水基型胶粘剂组成，经拌和后通过空压泵进行喷涂，与雾化水混合喷到需要保护的基材上形成涂层。该涂层可满足吸音、保温、防火保护的要求。本材料质轻、无毒无味、吸声、耐候性好、高效隔热、耐火可靠，可实现5h以上高耐火极限保护。适用于建筑物和隧道的防火保护，尤其是耐火极限要求比较高的高层钢结构的防火保护，同样也适用于建筑物的保温吸音和机械设备的保温节能。（可研报告）

第二节无机纤维喷涂的技术工艺

1、原材料外观质量检验

施工前，应对喷涂纤维棉和粘接剂进行抽样检验，纤维棉应干燥无结块，洁白无污物，粘接剂应无分层、无发泡、无变质和变色；

2、喷涂基面处理

（1）、喷涂基面处理：用压缩空气或清水清理喷涂基面灰尘和污垢；检查吊挂件及预埋件是否牢靠，应将松动部件紧固，如原基面已经损坏或有严重裂缝，应先进行修补。

（2）、对门窗及各种设备、管线和非喷涂部位防护遮挡，堵塞费喷涂部位及通风管线通孔。

（3）、清理工作面的障碍物，保证喷涂手的顺畅移动空间及其安全性，保持最佳喷射距离和喷涂角度。

3、材料配制和调试

（1）、打散压缩纤维棉，连续将喷涂棉填入喷涂机内，并保持料箱内纤维材料充足。

（2）、由专人负责按喷涂胶使用说明，使用洁净水在专业配套容器（安装有高速搅拌器的200升刻度塑料容器）内稀释粘接剂原液，严格控制配制比例，不得随意增加水量稀释，并持续开动电动搅拌器进行均匀搅拌，搅拌时间不少于5分钟，每桶逐一调配，随用随配，避免胶液冻结失效。

4、基层表面预喷底涂层：基层表面清洁后，即可使用已配好的喷涂粘接剂对基面预喷胶处理，胶量适当和均匀，不流淌。

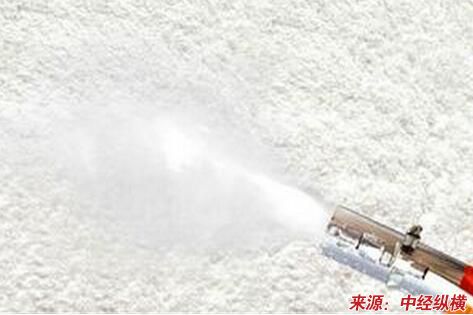

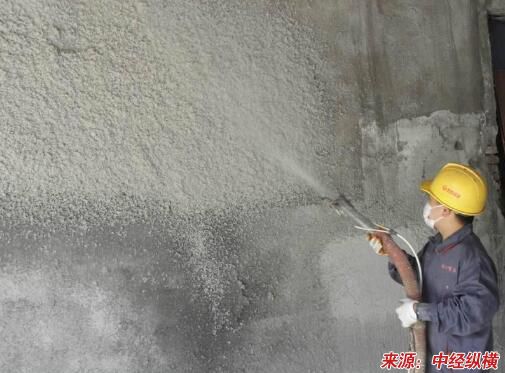

5、纤维喷涂

（1）、喷涂设备调试，应严格按照设备操作说明调验喷涂主机风压、胶泵压力和给料装置，通过样板试喷、胶液流量和出棉量的测量，逐步调整风压范围和进料搅拌速度，直到纤维喷涂状态稳定，达到喷涂工艺的要求。

（2）、与图纸核对校验，确定纤维喷涂部位，对非喷涂部位做标记和必要的防护。

（3）、分区安放厚度标尺（标块），然后进行喷涂。喷涂角度应符合技术要求，以便获得较大的压实力和最小的回弹。对于喷涂厚度小于100mm厚的喷涂层可一次喷涂完成。

（4）、喷涂层表面整形：待喷涂产品表面干燥约半小时后，根据保温或吸声工程的不同要求，使用毛滚、铝辊、压板或铝合金杠尺等不同整形工具进行表面整形。

（5）、在整形后的产品表面再次喷涂粘接剂面涂层，以增强表面强度。如设计要求表面着色，可在面涂层完工后喷涂色浆着色。

（6）、喷涂后的施工现场应及时清理，将回弹料清除现场，并拆除喷涂防护等。

第三节无机纤维喷涂的发展现状

国外矿物纤维类防火材料应用已经有100多年的历史了。二十世纪六十年代出现了喷射无机纤维防火材料，最早的喷射无机纤维防火材料主要采用石棉纤维作原料。后来由于发现石棉纤维对人体有危害作用，很多地方已经明确规定限制使用石棉，人们便找到了人造无机纤维作为石棉的替代品。人造无机纤维有硅酸铝棉、矿棉、岩棉和玻璃棉等，它们都是矿石在高温下熔化后，经喷丝成型而成的纤维。1972年，ASTM(美国材料与试验协会)制定了有关矿物纤维喷射技术及施工规范标准。在2000年修订的ASTM标准中，把这种材料称为SFRM(SprayedFire—ResistiveMaterial)，翻译为喷射防火材料，定义为喷射到基材上以提供对基材进行防火保护的材料。它包括喷射纤维类材料和喷射水泥类材料。美国保险商实验室(UL)与加拿大保险商实验室(ULC)出版的产品服务手册中，刊载有大量不同形式的建筑结构，施用喷射无机纤维材料达到不同耐火极限的设计号，供设计、使用者选用。

除可用于防火材料外，无机纤维喷涂更是大量用于建筑保温领域，2003年我国出台了建材行业标准《矿物棉喷涂绝热层JC/T909-2003》规范了无机纤维喷涂保温层的施工和应用。近几年建筑保温层引起的火灾频发，尤其以央视新址北配楼大火最为大家熟知，这些频发的火灾导致国内建筑界日益重视保温材料的防火等级，无机纤维喷涂保温材料防火A级的优势非常引人注意。在这样的形势下，无机纤维喷涂在保温领域的发展非常迅速，已形成以年产值数亿的较大市场，涌现出几十家从事无机纤维喷涂技术开发和施工的公司。目前无机纤维喷涂保温在我国的设计量和使用量仍在快速增长当中，最终必将形成一个规模庞大的新兴产业。
