第一节 万能胶的简介

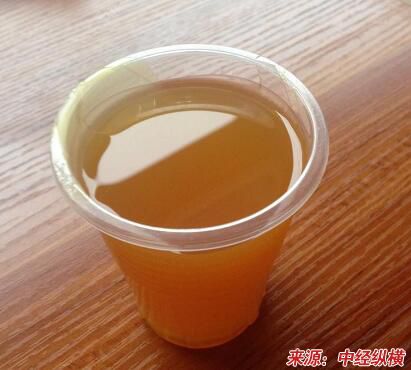

万能胶通常是指建筑装饰和五金维修 行业 通用的一类溶剂型胶粘剂，因其粘接范围广、使用方便而得名，一般均可用于木材、铝塑板、皮革、人造革、塑料、橡胶、金属等软硬材料的粘接。常见的万能胶的主要成分为氯丁胶，一般采用苯、甲苯、二甲苯作为溶剂，呈黄色液态粘稠状，具有良好的耐油、耐溶剂和耐化学试剂的性能。（可行性 研究 报告）
第二节 万能胶的种类及应用
氯丁无苯万能胶
氯丁无苯阻燃万能胶是一种应用于建筑装饰 行业 的氯丁无苯阻燃万能胶。其特点是将：氯丁胶混炼胶片、氧化镁、氧化锌、酚醛树脂、ZT阻燃剂、α－蒎烯等化学物质，按一定比例进行混合，经搅拌机搅拌之后生产出产品。该产品与已有技术相比较，具有如下优点：①使用性能好在－22—25℃情况下不冻结、气味小、涂刷省力、粘结力强、快干省时、无苯毒、又阻燃；②粘接广泛，可适用于各种板材、防火板及金属板，还可渗透到皮革、橡胶、塑料等 行业 。此类胶水抗老化性优于一般的万能胶。
环保型喷刷万能胶
环保型喷刷万能胶，其最佳重量配比为：热塑性弹性体SBS10%、氢化松香10%、石油树脂4%、增粘树脂4%、萜烯树脂6%、6%溶剂油49%、丙酮5%、环己烷15%和防老剂1.0%。其配制方法如下：a.将定量的6#溶剂油、丙酮、环己烷投入搅拌器内搅拌均匀为混合溶剂；b.再将定量的热塑性弹性体SBS投入搅拌器内搅拌约一小时；c.最后将定量的氢化松香、石油树脂、增粘树脂、萜烯树脂和防老剂投入搅拌器内搅拌；d.以上物料全部投入后继续常温搅拌溶解约6小时，检查所有物料完全溶解成淡黄色胶液。这种喷刷万能胶无毒环保，粘度低，能用喷枪喷涂，省胶且大大提高施工效率。
溶剂油型无苯毒快干万能胶
溶剂油型无苯毒快干万能胶原料为56-65%的溶剂油、18-25%的热塑性丁苯橡胶、4-6%的石油树脂、4-6%的萜稀树脂及8-15%的松香树脂，在搅拌罐里按顺序先后加入，进行三次不同时间的搅拌，通过溶解、结合而成。具体过程为：首先将配比量的溶剂油放入搅拌罐内，使其升温到5-25℃，加入热塑性丁苯橡胶配比量的50%，搅拌1小时，再加入热塑性丁苯橡胶配比量的50%，搅拌2小时后再依次加入配比量的石油树脂、萜稀树脂、松香树脂在搅拌罐内搅拌5-8小时即为产成品。它是无苯毒、无卤烃类的粘合剂，符合国家要求标准，不怕水泡，耐酸、碱、粘接强度很高，干得快，节省施工工时，可做印刷附膜胶，可做各种鞋类用胶，配方合理，配比科学，生产工艺简单。
特级万能胶
特级万能胶产品是一种替换叔丁酚甲醛树脂，属于低毒万能胶的绿色产品；将热塑性丁苯橡胶等16种原料放入搅拌反应釜设备，制成万能胶成品，是一种无苯低毒万能胶，品质优异。
水性防腐万能胶
水性防腐万能胶是一种具有耐水、防腐、无毒、无污染，性能优良且适用范围广泛的万能胶。合成原料为：环氧树脂、丁基溶纤剂、OP－10、聚乙烯醇溶液、硅酸钠、聚丙烯酸脂和聚酰胺。水性防腐万能胶具有多种功能，性能优良。单组份常温固化，使用方便；无毒、无污染、无刺激、耐水、防腐、粘接力强，使用寿命可达10年以上。可用于：(1)内外墙及带锈防腐涂料基料；(2)粘接剂；(3)聚合物水泥及制备80-100mpa高强混凝土；(4)水泥防水剂及早强减水剂；(5)与其它树脂交连用以改性。
环保型建筑防水万能胶
环保型建筑防水万能胶属于一种绿色环保型强力建筑防水多功能胶，其特征在于它由5－8份聚乙烯醇，2－4份脂肪族低分子聚合物，0.2－0.4份羧甲基纤维素，0.2－0.4份尿素，0.1－0.3份磷酸三苯酯组成，经过加温缩合反应生成具有网状结构的高分子聚合物。此胶粘剂无毒害。生产无三废，粘结力强，有极佳的防水性和渗透性，快干，易施工，经济价廉等优点。
第三节 万能胶的使用方法
1、施工条件
万能胶的适宜粘合温度为25±5℃，湿度为55—75%，在使用前需充分搅拌均匀。万能胶含有挥发性溶剂，施工时应保持空气畅通，勿接近明火或高温。一般地说，万能胶在冬季低于5℃时，有可能出现凝胶现象，影响使用，这时可用30℃—50℃的热水将胶罐浸泡20分钟即可恢复原状，性能不变，可继续使用。
2、表面要求
万能胶在使用前将被粘物表面进行适当处理是很必要的，具体包括除油、去锈、除水分、打磨，保持表面清洁、干燥、牢固；除油、去污可用120#汽油、甲苯或醋酸乙酯等快干性溶剂擦洗干净，并晾干，打磨一般用0#或1#砂纸轻轻打磨。粘三合板、地板、竹材或其它木制品时，被粘物在涂胶前的含水率必须要求在8%以下，若高于8%时，应将被粘物晾干或烘干后再涂胶。
3、涂胶
一般物料涂一遍胶即可。对于多孔性物料，需涂胶2—3遍，并且一定要在上一遍胶的溶剂完全挥发后，才能进行下遍涂胶，不可操之过急。
为了防止胶层残留空气，涂刷时应朝同一个方向移动，这样利于空气的排出，但注意涂刮速度不宜过快。一般胶层越薄，缺陷越少，收缩越小，粘接强度越高。胶层宜薄勿厚，胶层过厚，将产生干不透、粘不牢及起泡等缺陷。因此，在保证不缺胶的前提下，胶层尽量薄些为好。胶层厚度一般应控制在0.08—0.15mm为宜，即胶量为250—350g/m2。
4、晾置
晾置的目的是让溶剂挥发干净，增大粘度，促进固化。涂胶后必须使溶剂挥发干净，切勿立即粘合，以免胶层发粘或产生气泡，导致粘接质量下降。晾置时间一般为5—15分钟/25℃。待胶层呈干膜状（用手指触及不粘指）时，应立即对准粘合；晾置时间不宜过长，以免胶层失去粘性，影响粘接强度。
5、粘合按压
万能胶粘力大，粘合时一定要看准时机，一次性对准位置粘合，不可来回移动。粘合后，采取按压、锤压或滚压方式赶走空气，密实胶层，提高粘接质量。
6、最大强度
尽管万能胶能在短时间内形成良好粘力，但要达到最大强度需要3—5天时间，所以，承受力大的接头，应放置足够时间再使用。
7、储存
万能胶应储存在阴凉、干爽且远离儿童的地方。勿让阳光直接照射，气温过高、密封性不好或暴露时间长，溶剂挥发后将造成粘度过大，无法施工。可用甲苯、醋酸乙酯、丁酮或丙酮或冲稀，能搅拌均匀的继续使用。
8、其它
家具表面如木纹或猫眼纸，建议使用水性乳胶，否则万能胶中的强溶剂会把木纹纸的纹路溶蚀掉。万能胶不能粘可被甲苯、醋酸乙脂、丁酮、丙酮等溶解的塑料，如聚苯乙烯硬质泡沫塑料（俗称苯板）等，这时建议改用氯丁乳胶进行粘合。
第四节 万能胶的注意事项
1、万能胶的最佳粘合温度为25℃±5℃，湿度为55%-75%，使用前务必搅匀。
2、万能胶应储存在阴凉通风处气温过高、密封性不好、暴露时间过长或因溶剂挥发造成过大而无法施工，请先用甲苯、醋酸乙酯、木酮或丙酮冲稀，搅匀后再使用。
3、万能胶在冬季低于-15℃时，有可能出现凝胶现象，影响其使用，但经加热至15℃-30℃后，可恢复原状，性能不变，加热方式可用30℃-50℃热水浸泡。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
