第一节 PP的定义

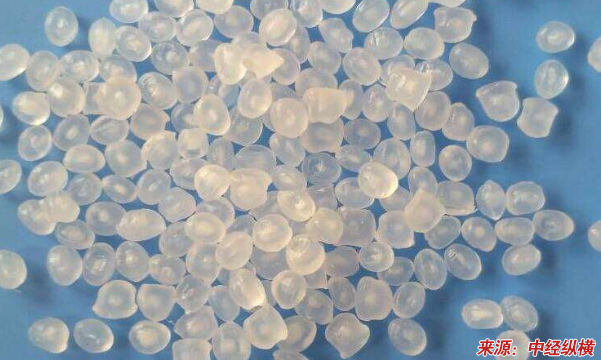

pp（高聚物聚丙烯）一般指聚丙烯，聚丙烯，是由丙烯聚合而制得的一种热塑性树脂。（资金申请）
第二节 PP的生产工艺
①淤浆法。在稀释剂（如己烷）中聚合，是最早工业化、也是迄今生产量最大的方法。
②液相本体法。在70℃和3MPa的条件下，在液体丙烯中聚合。
③气相法。在丙烯呈气态条件下聚合。后两种方法不使用稀释剂，流程短，能耗低。液相本体法现已显示出后来居上的优势。
成型特性

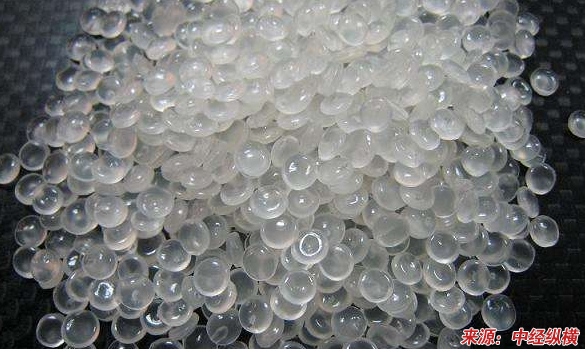

（1）物理性能：PP为无毒、无味的乳白色高结晶的聚合物，是目前所有塑料中最最轻的品种之一，对水特别稳定，在水中14h的吸水率仅为0.01%。分子量约8~15万之间，成型性好。但因收缩率大，原壁制品易凹陷，制品表面光泽好，易于着色。
（2）力学性能：PP的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比高密度PE(HDPE)高。突出特点是抗弯曲疲劳性（7×10^7）次开闭的折选弯曲而无损坏痕迹，干摩擦系数与尼龙相似，但在油润滑下不如尼龙。
（3）热性能：PP 具有良好的 耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌。在不受外力的作用下，150℃也不变形。脆化为-35℃，在低于-35℃会发生脆化。
（4）化学稳定性：PP具有良好的化学稳定性，除能被浓硫酸、浓硝酸侵蚀外，对其他各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃等能使PP软化和溶胀，化学稳定性随结晶度的增加还有所提高。所以，PP适合制作俄中化工管道和配件，防腐蚀效果良好。
（5）电性能：聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响，有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，击穿电压也很高，适用作电器配件等。抗 电压、耐电弧性好，但静电度高，与铜接触易老化。
（6）耐候性：聚丙烯对紫外线很敏感，加入氧化锌硫代丙酸二月桂脂，炭黑式类似的乳白填料等可以改善其耐老化性能。
成型工艺
注塑机选用：对注塑机的选用没有特殊要求。由于PP具有高结晶性，需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/㎡来确定，注射量20%-85%即可。
干燥处理：如果储存适当则不需要干燥处理。
熔化温度：PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。
模具温度：模具温度50-90℃，对于尺寸要求较高的用高模温，型芯温度比型腔温度低5℃以上。
注射压力：采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。大概在全行程的95%时转保压，用较长的保压时间。
注射速度：为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。
流道和浇口：流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。
熔胶背压：可用5bar熔胶背压，色粉料的背压可适当调高。
制品的后处理：为防止后结晶产生的收缩变形，制品一般需经热水浸泡处理。
第三节 PP的应用
家用电器
近几年我国家用电器产业发展迅速，品种多，产量大。2003年我国电冰箱产量为1850万台，空调器4200万台，洗衣机1700万台，微波炉3500万台。据“2004~2006年中国城市家庭影院 市场 研究 咨询报告”显示，预计未来3年内我国家庭影院系统市场规模将达到690万台。另外，各种小家电也拥有巨大的潜在市场，这对改性PP来说，是一个极好的商机。我国一些塑料原料厂商已经开发出洗衣机专用料如PP 1947系列、K7726系列等，受到了洗衣机制造厂商的欢迎。因此，在未来几年内应加大开发家用电器PP专用料的力度，以适应市场变化的需求。
塑料管材
2003年全国塑料管材总产量突破180万t，同比增长23%。早期，PP管材主要用作农用输水管，但是由于早期产品性能还存在一些问题（抗冲击强度、耐老化性能较差），市场未能打开。随着上海塑料建材厂首家引进国外先进技术，采用进口PP-R料生产的输送冷、热水用的管材得到市场认可后，已有不少厂家建设PP-R管材生产线，价格也由投产初期的2万~3万元/t不断回落，但PP-R管材在塑料管材市场上的占有率仍然很低。据反映，国产PP-R料与进口料比较还有一定差距，质量有待改进和提高。据报道，韩国开发出一种耐高压给水管用无规共聚聚丙烯PP-R 112新牌号，使用该牌号生产的管材可在20℃和11.2MPa的超高压状态下使用50年。
塑料管材是我国化学建材推广应用的重点产品之一，建设部曾于2001年发出“关于加强共聚聚丙烯（PP-R、PP-B）管材生产管理和推广应用工作的通知”，要求有关部门共同做好从原料、加工、质量以至管材使用、安装等工作，要严格把好PP管材质量关，以利更好地做好我国PP管材的生产、应用、推广工作。
高透材料
随着人们生活水平不断提高，必然带来在文化、娱乐、食品、医疗、材料、居室装饰等各个方面不同变化的要求与提高，市场中很多物品越来越多地使用透明材料。因此，开发透明PP专用料是一个很好的发展趋势，尤其需要透明性高、流动性好，成型快的PP专用料，以便设计加工成人们喜爱的PP制品。透明PP比普通PP、PVC、PET、PS更具特色，有更多优点和开发前景。
近几年，国外透明PP市场增长很快，如韩国将透明PP作为PET替代品推向市场；德国某些公司用透明PP替代PVC；美国透明PP制品的增长速度高出普通PP制品7%~9%；日本近几年PP成核透明剂的年用量约为2000t，若以添加量0.25%推算，日本透明PP料的年产量可达80万t以上。据日本理化株式会社介绍，日本透明PP专用料用于微波炊具及家具两方面的消费量最大。预计，2005年国外市场对透明PP专用料需求量约为500万~550万t。目前国内透明PP专用料与国外差距较大，透明PP树脂及其制品的生产、应用仍有待加强。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
